160
Приводные валы
14. (2И-ЗЕ, правый приводной вал)
Отверните два болта крепления дер
жателя подшипника к кронштейну и
снимите правый приводной вал.
Момент затяжки...................,.,....64 Н-м
д) Проверьте наличие меток на
демпфере приводного вала. На
демпфере типа "А" меток нет, а на
демпфере типа "В" их 3.
15- При помощи отвертки снимите
стопорное кольцо с приводного вала.
Разборка
1. Проверьте приводной вал.
а) Убедитесь, что нет зазоров во
внутреннем и наружном шарнирах.
б) Убедитесь, что внутренний шар
нир плавно перемещается в осевом
направлении.
в) Убeдйtecь, Что отсутствуют зазо
ры в радиальном направлении в
шарнирах.
Левый приводной вал
Т
ипа
Правый приводной вал
Тип В
И* Тип В
а
11
р01=ГТ11][
□пп
6)
(Тип 2)
Снимите четыре хомута чехлов, как
показано на рисунке.
Метки
Метки
Примечание: (122-ЕЕ) Наружные шар
ниры разных типов отличаются ло-
садочными размерами чехлов:
тип "А*’....................... .............63 мм
тип “В”.....................................58 мм
в) Сдвиньте чехлы, навстречу друг
другу-
3. Снимите Обойму внутреннего шар
нира.
а) Нанесите установочные метки на
обойму внутреннего шарнира и при
водной вал.
Примечание:
не
наносите
устано
вочные метки острым предметом.
г) Проверьте отсутствие поврежде
ний чехлов.
2. Снимите хомуты чехлов шарниров,
а) (Тип 1)
Используя отвертку, снимите четь1ре
хомута чехлов.
б) Снимите обойму внутреннего
шарнира с приводного вала.

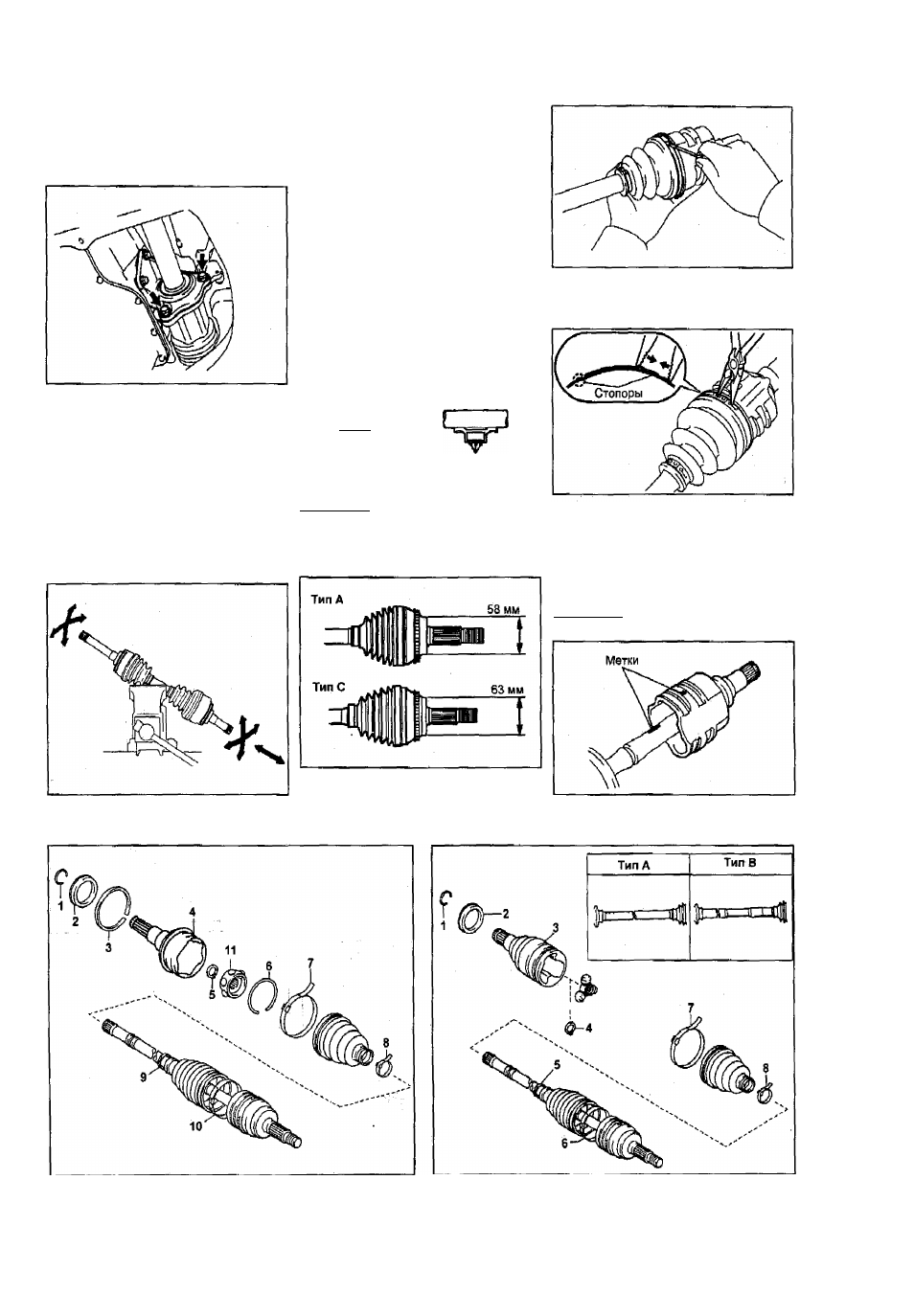

Разборка левого переднего приводного вала (2ZZ-GE).
1, 3, 5, 6 - стопорное кольцо, 2 - пыльник, 4 - обойма
внутреннего шарнира, 7 - большой хомут, 8 - малый
хомут, 9 , 1 0 - хомут.
Разборка левого переднего приводного вала (кроме
222-СЕ). 1, 4 - стопорное кольцо, 2 - пыльник,
3 - обойма внутреннего шарнира, 5, 6 - хомут, 7 - боль
шой хомут, 8 - малый хомут.
