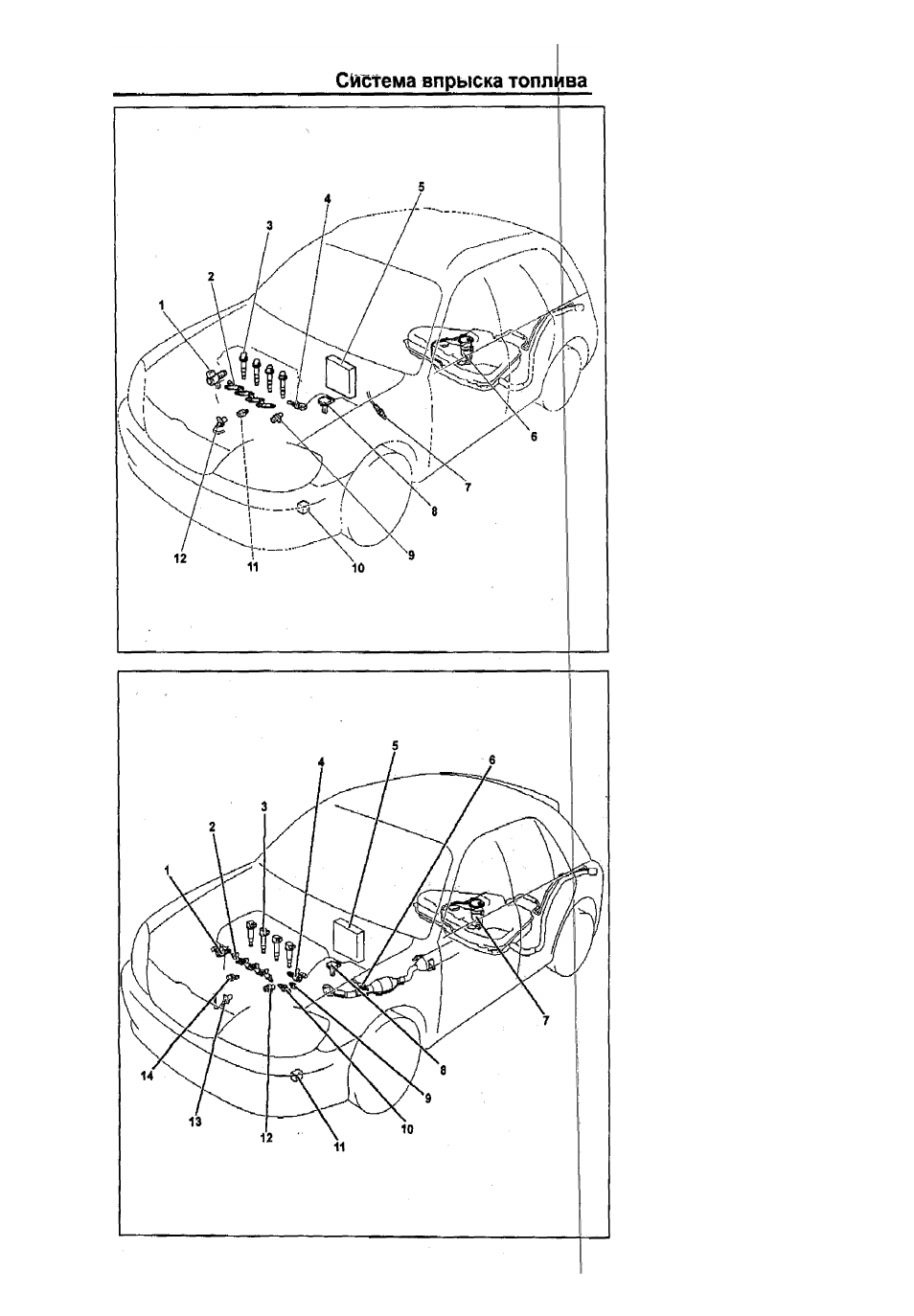

Расположение компонентов
системы электронного управления
{^2Z-fE).
1 - клапан У\ГГ,
2 - форсунка,
3 - катушка зажигания,
4 - датчик температуры
охлаждающей жидкости,
5' электронный блок управления
двигателем,
6 - топливный насос,
7 - кислородный датчик,
8 - расходомер воздуха,
9 - датчик положения
распределительного вала,
10 • резистор электродвигателя
вентилятора,
11 - датчик детонации,
12 • датчик положения
коленчатого вала.
Расположение компонентов
системы электронного управления
(222-ОЕ).
1 - клапан У\ГГ,
2 - форсунка,
3 - катушка зажигания,
4 - клапан \ЛЛГЫ,
5 - электронный блок управления
двигателем,
6 - кислородный датчик,
7 - топливный насос,
8 - расходомер воздуха,
9 - датчик-выключатель
по давлению масла (УУТ1-1),
I
о
- датчик температуры
охлаждающей жидкости,
II - резистор электродвигателя
вентилятора,
12 - датчик положения
распределительного вала,
13 - датчик положения
коленчатого вала,
14 - датчик детонации.
