64
Двигатель 2ZZ-GE. Механическая часть
4. Снимите крышку №2 головки блока
цилиндров.
5. Снимите ремень привода генератора.
6. Снимите кронштейн №1 генератора.
7. Снимите насос гидроусилителя ру
левого управления.
8. Снимите генератор.
9. Отсоедините жгут проводов двига
теля.
а) Отсоедините разъемы катушек
зажигания, датчика давления рабо
чей жидкости усилителя рулевого
управления, разъем клапана систе
мы \Л/Т и разъем датчика положе
ния распределительного вала.
б) Выверните болт и гайку проводов
заземления и отсоедините жгут про
водов двигателя.
10. Снимите катушки зажигания.
11. Снимите крышку головки блока
цилиндров.
а) Снимите вакуумный и топливный
шланги с головки блока цилиндров.
б) Отсоедините шланги системы
принудительной вентиляции картера.
в) Снимите крышку головки блока
цилиндров.
12. Снимите передний амортизатор ле
вой опоры двигателя.
Подложите деревянный брусок между
пятой домкрата и двигателем, вывер
ните четыре болта, две гайки и сними
те амортизатор правой опоры.
13. Установите поршень первого ци
линдра в ВМТ такта сжатия.
а) Поверните шкив коленчатого вала
и совместите его риску с меткой "0"
на крышке цепи привода ГРМ.
б) Убедитесь, что метка на звездоч
ке распределительного вала и метка
на звездочке системы \Л/Т находят
ся на одной линии, как показано на
рисунке.
20 Нм
50 Нм
14.
а

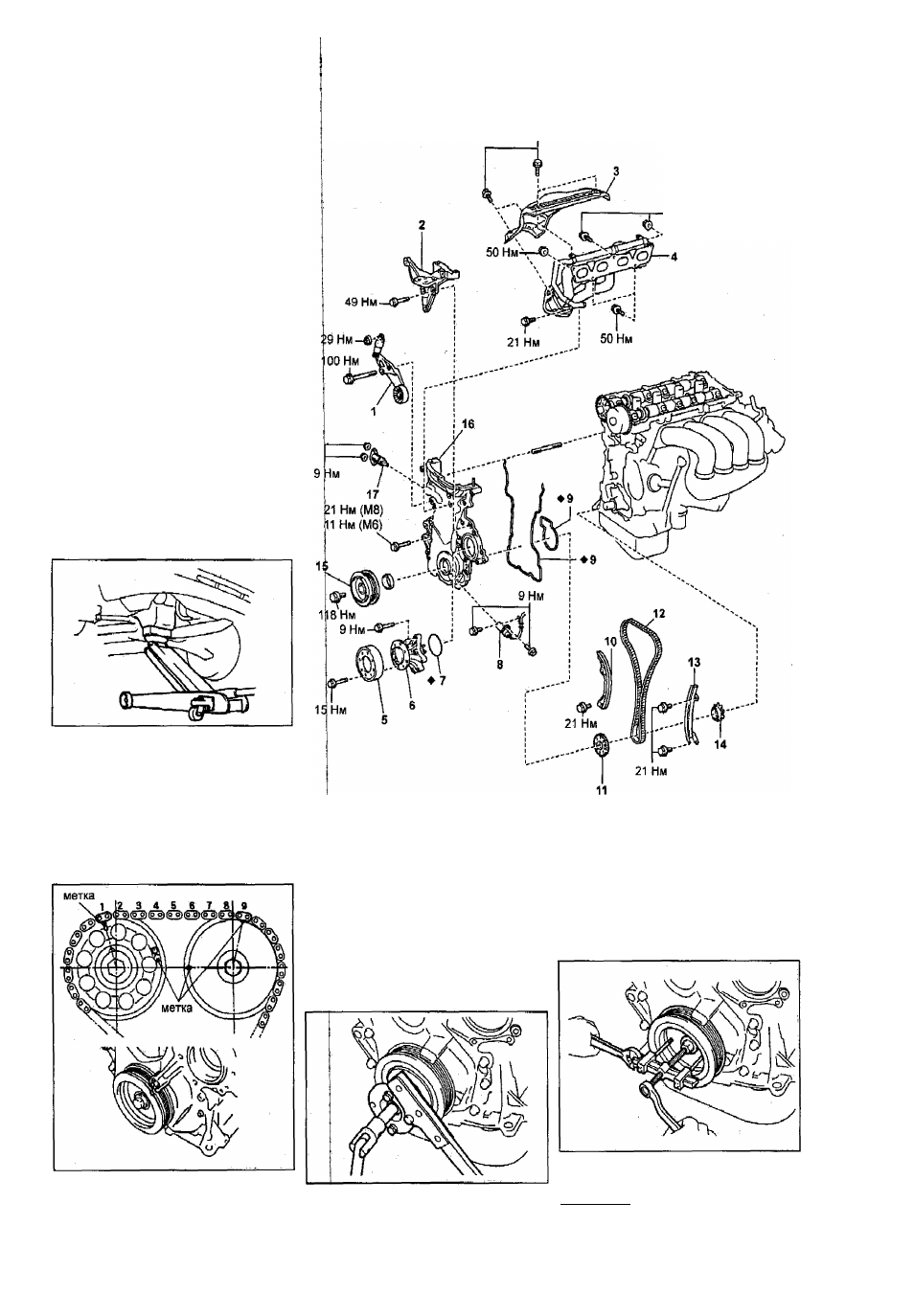

Снятие и установка цепи привода ГРМ. 1 - натяжитель ремня привода
2 - кронштейн правой опоры двигателя, 3 - теплозащитный экран
пускного коллектора, 4 - выпускной коллектор, 5 - шкив насоса охлаж-
|^щей жидкости, 6 - насос охлаждающей жидкости, 7 • кольцевое у плот
но, 8 - датчик положения коленчатого вала, 9 - прокладка, 10 - направ-
фщая натяжителя цепи привода ГРМ, 11 - ротор датчика положения ко-
чатого вала, 12 - цепь привода ГРМ, 13 - успокоитель цепи привода
, 14 - звездочка коленчатого вала, 15 - шкив коленчатого вала,
крышка цепи привода ГРМ, 17 - натяжитель.
Снимите шкив коленчатого вала.
Выверните болт шкива при помо
щи спецприспособления.
Если метки не совмещены, поверни
те коленчатый вал на 360'" и со
вместите метки.
б) Снимите шкив коленчатого вала с
пс мощью съемника.
15. Снимите натяжитель ремня приво
да генератора, вывернув болт и гайку.
Примечание: для снятия болта пока
чайте рычаз вверх-вниз.
