286

Электрооборудование кузова

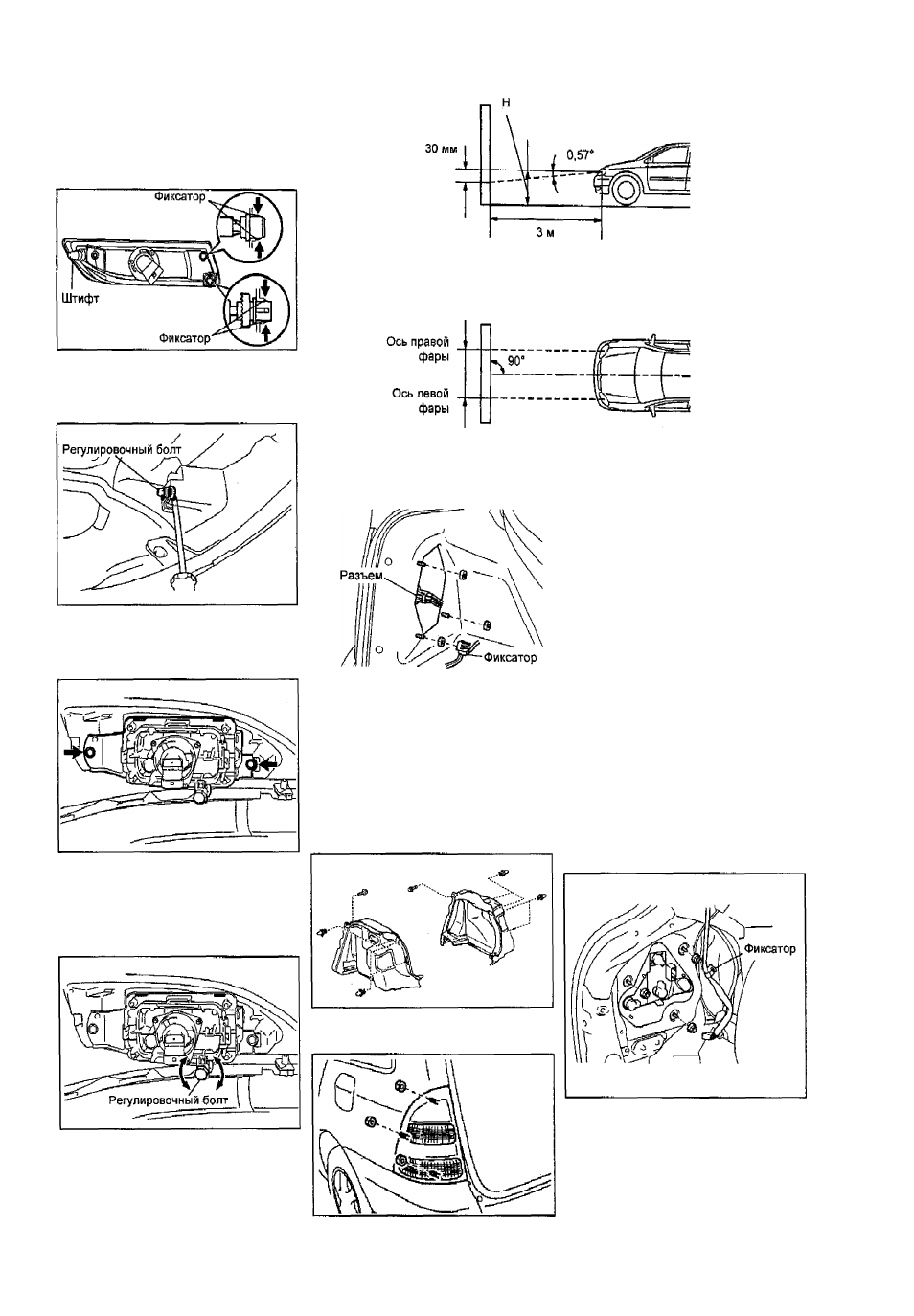

Снятие

противотуманных фар

Тип 1

1. Отожмите два фиксатора и извле­

ките противотуманную фару, как пока­
зано на рисунке.

2. Установка осуществляется в обрат­

ном порядке. После установки отрегу­

лируйте положение противотуманных

фар.

Тип 2

1. Снимите подкрылок (см. Кузов).

2. Отверните два болта.
3. Снимите противотуманную фару.

Регулировка света фар (ближний свет).

2. Снимите рассеиватель заднего
комбинированного фонаря.

а) Отсоедините разъемы и зажим
жгута проводов.
б) Отверните три гайки и снимите
фонарь.

в) Снимите патроны ламп и рассеи­
ватель.

3. Установка осуществляется в обрат­

ном порядке.

Универсал

1. Снимите соответствующую боковую

отделку багажного отделения.

4. Установка осуществляется в обрат­

ном порядке. После установки отрегу­

лируйте положение противотуманных
фар.

Дальность освещения

по оптической оси фары.... около 40 м

Снятие и установка заднего

комбинированного фонаря

Седан

1. Снимите защитную крышку заднего
комбинированного фонаря.

а) Через сервисное отверстие отсо­
едините разъемы и зажим жгута
проводов.
б) Отверните три гайки и снимите
фонарь.

в) Снимите патроны ламп и рассеи­
ватель.

3. Установка осуществляется в обрат­

ном порядке.

Хэтчбек

1. Снимите отделку задней боковой*

двери (5-дверные модели).
2. Снимите уплотнитель задней боко­

вой* двери.
3. Снимите уплотнитель задней двери.

4. Снимите подушку заднего сиденья.
5. Снимите спинку заднего сиденья.
6. Снимите обивку задней части пола.

7. Снимите правый и левый отсек для
хранения инструментов.
8. Снимите отделку порога багажного
отделения.
9. Снимите левую боковую отделку
багажного отделения.

10. Снимите рассеиватель заднего

комбинированного фонаря.

12.

Снимите рассеиватель заднего

комбинированного фонаря.

2. Снимите рассеиватель заднего

комбинированного фонаря.

а) Отсоедините разъемы и зажим
жгута проводов.
б) Отверните три гайки и снимите
фонарь.

в) Снимите патроны ламп и рассеи­
ватель.

13. Установка осуществляется в об­
ратном порядке.
