188

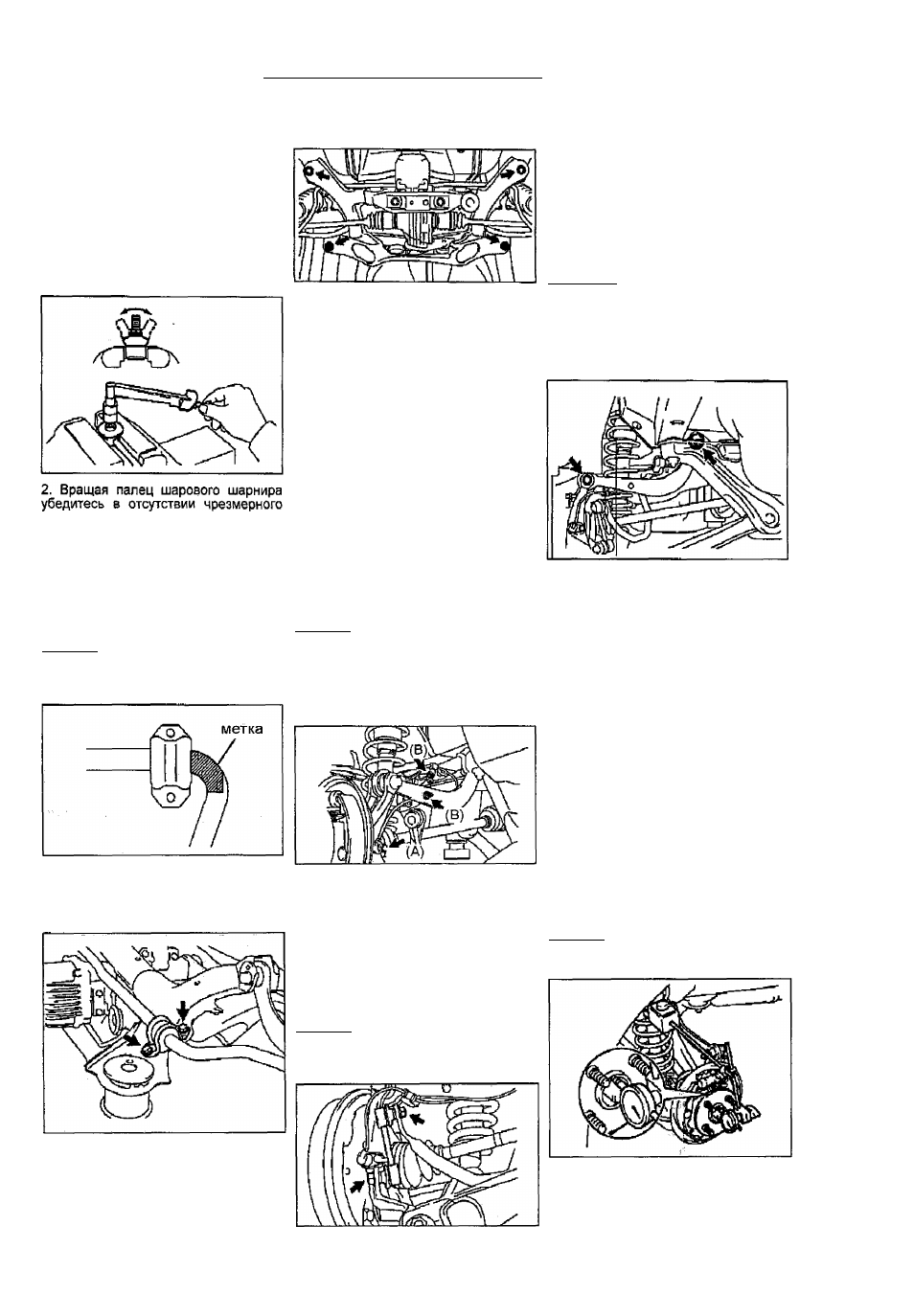

Задняя тодвеска (модели 4УУР)
Проверка стойки
стабилизатора
1. Проверьте момент прокрутки шаро
вого шарнира.
а) Наверните гай1^ на палец шаро
вого шарнира стойки стабилизатора,
б) Покачайте палец шарового шар
нира из стороны в сторону 5 раз.
Используя
динамометрический
ключ, вращайте гайку непрерывно
(один оборот за 2 - 4 с) и снимите
показания на пятом обороте.
Момент
прокрутки
.....0,05 - 0.98
Н-м
б)
Затяните 2 болта и 2 гайки креп
ления подрамника задней подвески.
Момент затяжки........................105 Н'М
люфта или заедания.
3, Убедитесь в отсутствии поврежде
ний пыльников и утечек смазки.
Установка
1. Установите стабилизатор попереч
ной устойчивости задней подвески,
а) Установите левую и правую втул
ки на стабилизатор.
Внимание: установите втулки таким
образом, чтобы метки на стабили
заторе оказались с внешней стороны
автомобиля.
3. Подсоедините верхний регулиро
вочный рычаг к кулаку и временно за
тяните гайку крепления.
4. Установите левую и правую ступи
цы задней оси в сборе (см. соответст
вующий раздел)..
5. Установите нижние рычаги задней
псдвески (см. соответствующий раздел).
6. Подсоедините тормозные трубки
(см. главу "Тормозная система").
7. Подсоедините тросы стояночного тор
моза (см. главу 'Тормозная система").
8. Установите тормозные колодки ле
вого и правого колес (см. главу
"Тормозная система").
9. Установите датчики частоты вра
щения задних колес.
Установите датчик частоты вращения
заднего левого колеса и его провод.
Затяните гайку и два болта.
Момент затяжки:
(A) ....................................... 8,0 Н-м
(B) ....................................... 5.0 Н-м
Внимание:
- Убедитесь в отсутствии повре
ждений датчика и его провода.
-
Убедитесь в отсутствии посто
ронних частиц на роторе датчика.
-
При установке убедитесь, что
провод датчика не перекручен.
б) Установите стабилизатор с крон
штейнами й затяните четыре болта
крепления. - ,
Момент затяжки............ ............ 18 Н-м
2. Установите подрамник задней под
вески.
а) Медленно поднимая подрамник в
сборе с редуктором при помощи
домкрата установите его на автомо
биль.
14. Установите карданный вал в сборе
с опорным подшипником (см. главу
"Карданный вал").
15. Установите трубу системы выпуска.
16. Стабилизируйте подвеску.
17. Окончательно затяните гайку кре
пления верхнего регулировочного ры
чага к кулаку.
а) Окончательно затяните гайку кре
пления верхнего регулировочного
рычага к кулаку.
Момент затяжки.......................... 74 Н-м
Внимание: зафиксируйте
гайку и,
вращая болт, затяните её.
б) Убедитесь, что метки на эксцен
трике регулировки развала и рычаге
совмещены и затяните гайку креп
ления рычага к кузову.
Момент затяжки...........................74 Н-м
10. Установите тормозной барабан.
11. Отрегулируйте зазор меду тормоз
ными колодками и барабаном (см,
главу "Тормозная система").
12. Затяните контргайки левой и пра
вой ступиц задней оси.
13. Установите левую и правую стойки
стабилизатора поперечной устойчиво
сти и затяните гайки.
Момент затяжки......................... 44 Н-м
Внимание: если ось шарового шарни
ра проворачивается вместе с зайкой,
придерживайте ее с помощью тор
цевого ключа.
18. Окончательно затяните болты и
гайки крепления нижних рычагов зад
ней подвески (см. соответствующий
раздел).
19. Прокачайте тормозную систему.
20. Отрегулируйте ход рычага вклю
чения стояночного тормоза.
21. Проверьте и при необходимости
отрегулируйте углы установки задних
колес.
22. Проверьте работу датчиков часто
ты вращения колес.
Ступица задней оси
Проверка
Проверьте осевой зазор подшипника И:
биение ступицы задней оси.
а) Снимите заднее колесо.
б) Снимите тормозной барабан.
в) Используя стрелочный индикатор,
проверьте осевой зазор подшипника
ступицы.
Предельно допустимое
значение................................. 0,05 мм
Внимание: если измеренное значение
превышает
предельно
допустимое,
замените подшипник.
г) Используя стрелочный индикатор,
проверьте биение ступицы.
Предельна допустимое
значение................................. 0,07 мм
