180

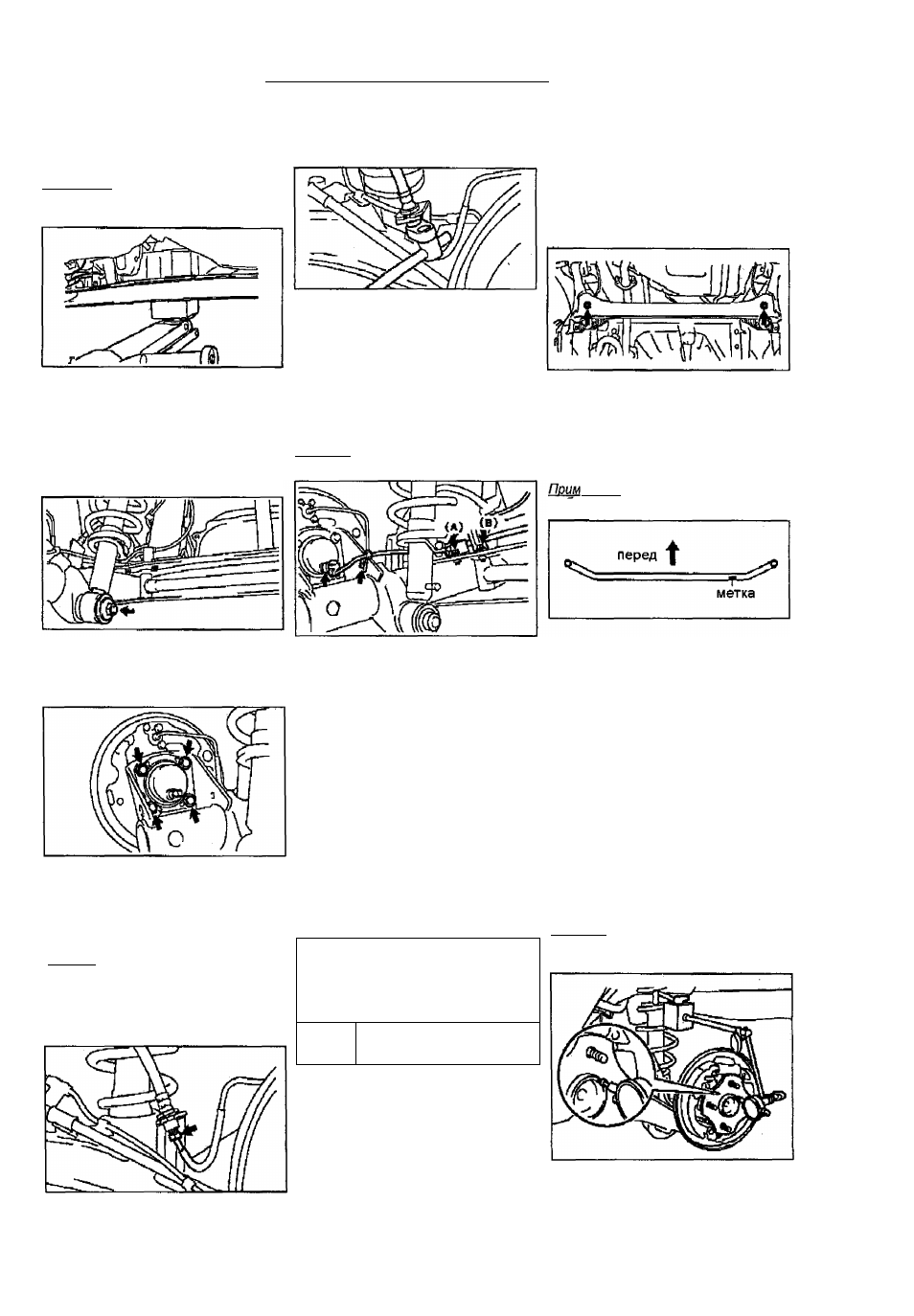

Задняя подвеска (модели 2У^Ь)
Установка
1. Установите балку задней подвески и
временно затяните болты креплений,
а)
Поддомкратьте балку задней
подвески.
Примечание:
используйте
деревян
ный брусок в качестве проставки
между балкой и домкратом.
в) Используя специнструмент, окон
чательно затяните гайку тормозной
трубки.
Момент затяжки....................... 15,2 Н-м
Стабилизатор попереч
ной устойчивости
задней подвески
Снятие и установка
1. Снимите стабилизатор поперечной
устойчивости задней подвески,
а) Отверните две гайки, снимите два
болта и стабилизатор.
б)
Медленно поднимая домкрат
подсоедините балку задней подвес
ки к кузову автомобиля. Установите
два болта с шайбами и временно
затяните две гайки.
2. Подсоедините стойки задней под
вески и временно затяните гайки кре
пления.
5. Установите стабилизатор попереч
ной устойчивости задней подвески
(см. соответствующий раздел).
6. Подсоедините датчик частоты вра
щения с проводом и трос стояночного
тормоза к балке задней подвески. Ус
тановите фиксаторы и затяните болты.
Момент затяжки:
болт (А)................................. 5,4 Н м
болт (В).............. —............... 5,0 Н-м
Внимание: при установке убедитесь,
что провод датчика не перекручен.
2. Установите стабилизатор попереч
ной устойчивости задней подоски.
Установите стабилизатор.' ррриенти-
ровав его меткой к правой ¡задней час
ти автомобиля. Устанр1ит^|^; болты
крепления и затя1;1и;ге г^ки.. ,,
Момент эатяжщ—Н м
ечание: при твториой^танов'
ке болты устанавливаются сверху.
3. Установите тормозные щиты и ступи
цы задней оси в сборе с подшипниками
и затяните четыре болта крепления.
Момент затяжки......................... 56 Н-м
4. (Модели с задними барабанными
тормозами)
Подсоедините тормозные трубки,
а) Подсоедините тормозную трубку к
тормозному шлангу и временно за
тяните гайку трубки.
юе:
7. (Модели с задними барабанными
тормозами)
Установите тормозной барабан {см.
главу "Тормозная система").
8.
(Модели с задними дисковыми
тормозами)
Установите суппорты тормозных меха
низмов левого и правого колес и тор
мозные диски (см. главу 'Тормозная
система).
9. Стабилизируйте подвеску.
а) Установите заднее колесо.
Момент затяжки........................103 Н-м
б) Опустите автомобиль. Покачайте
автомобиль вверх и вниз, чтобы
стабилизировать подвеску.
10. Окончательно затяните болты кре
пления балки задней подвески к кузо
ву автомобиля.
Момент затяжки............. ............ 85 Н-м
Вниман
1
- Будь
- Будьте осторожны, не повредите
тормозную трубку или шланг.
- В случав повреждения тормозной
трубки или шланга замените их на
новые.
V
/ "
Ступица задней оси
Проверка
Проверьте осевой зазор подшипника и
биение ступицы задней оси.
а) Снимите заднее колесо.
б) {Модели с задними барабанными
тормозами)
Снимите тормозной барабан (см.
главу "Тормозная система").
в) (Модели с задними дисковыми
тормозами)
Снимите суппорт тормозного меха
низма и тормозной диск (см. главу
Тормозная система).
г) Используя стрелочный индикатор,
проверьте осевой зазор подшипника
ступицы.
Предельно допустимое
значение.............. ...................0,05 мм
Внимание: если измеренное значение
превышает
предельно
допустимое,
замените подшипник.
б) Установите фиксатор тормозного
шланга.
11. Окончательно затяните гайки кре
пления стоек задней подвески.
Момент затяжки..........................80 Н-м
12. (Модели с задними барабанными
тормозами)
Прокачайте тормозную систему и про
верьте уровень тормозной жидкости.
13. Проверьте работу датчиков часто
ты вращения колес.
14. Проверьте углы установки задних
колес.
д)
Используя стрелочный индика
тор, проверьте биение ступицы.
Предельно допустимое
значение
..................................0,07 мм
