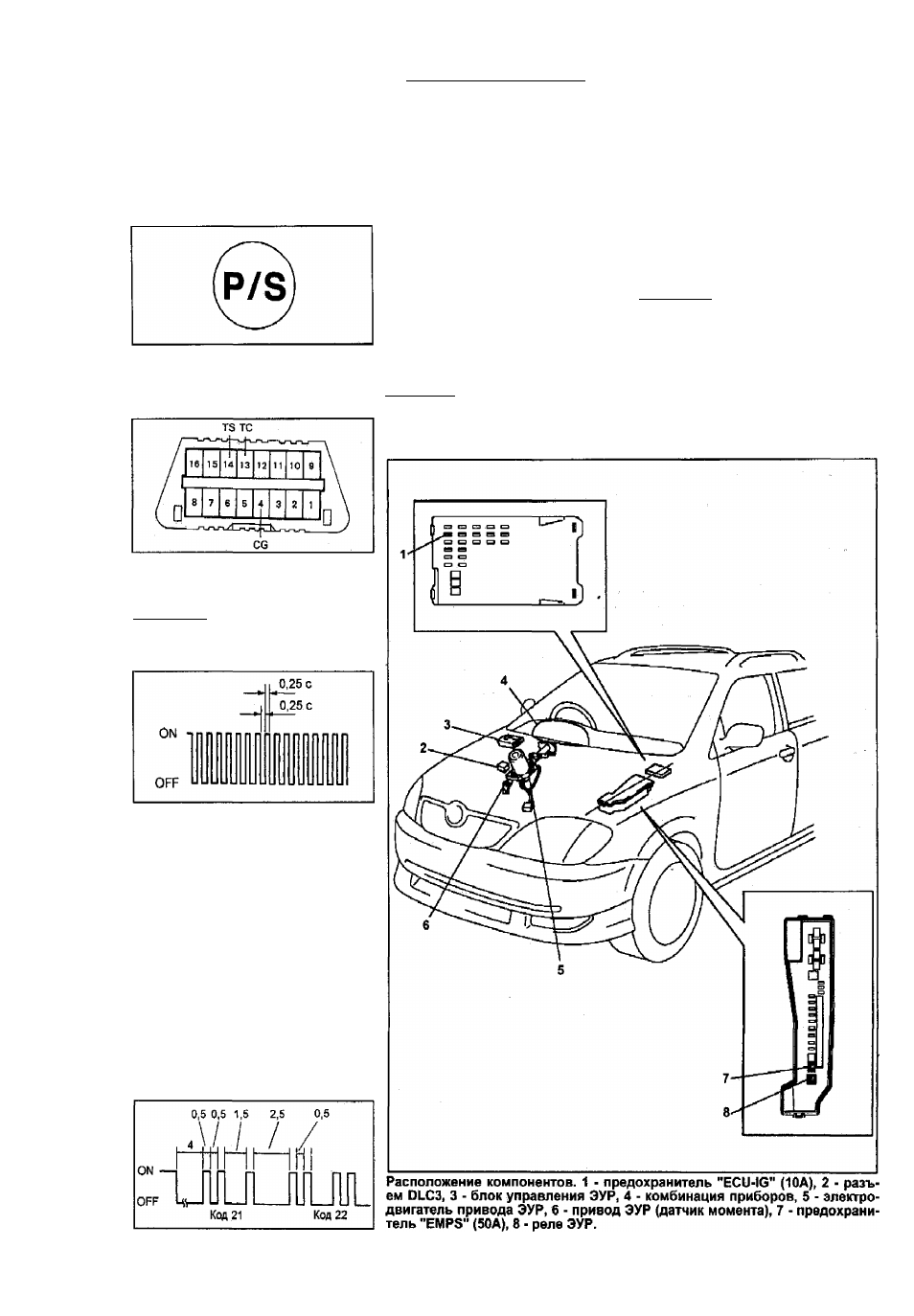

Рулевое управление

201

Электроусилитель

рулевого управления

Самодиагностика

1. Прсверьте индикатор "Р/З”.

Включите зажигание и убедитесь, что
индикатор загорается и через 2 секун­

ды гаснет.

2. Считывание кодов неисправностей

(без использования сканера),

а) Перемкните выводы "ТС и "СС"

разъема 01С.З.

3. Стирание кодов неисправностей (без
использования сканера).

а) Перемкните выводы "ТЗ" и "СС"
разъема 01СЗ.
б) Включите зажигание.

в) В течение 8 секунд не менее 4
раз отсоедините и подсоедините
перемычку к выводу "СО".
г) убедитесь, что выводится код нормы.

д) Снимите перемычку.

4. Проверка в режиме тестирования

(без использования сканера).

а) Перемкните выводы "ТЗ" и "СС"

разъема 01СЗ.

б) Включите зажигание.

в) Убедитесь, что выводится код
нормы или считайте коды неисправ-

ностей.
г) Снимите перемычку.

д) Выключите и включите зажигание.

Примечание: коды 71 и 73 будут вы­

водиться

в

режиме

тестирования

даже при исправных датчиках.

Калибровка"нулевой”точки

Установка выполняется в следую­

щих случаях:

- При снятии рулевой колонки или

рулевой рейки в сборе.

-

При замене блока управления

ЭУР.

1. Установите рулевое колесо и пе­

редние колеса в положение прямоли­
нейного движения.
2. Выполните инициализа1^ю "нулевой"

точки.

Примечание: при замене блока управ­

ления ЭУР эта операция не произво­

дится.

При использовании сканера

а) Остановите автомобиль (перед­

ние колеса - в положении прямоли­
нейного движения),
б) Подключите сканер к разъему

01СЗ и выполните инициализацию.

б) Включите зажигание.

в) Считайте коды неисправностей по

числу вспышек индикатора "Р/З".

Примечания:

- При отсутствии неисправностей

индикатор

непрерывно

мигает

с

частотой 2 раза в секунду.

- При наличии неисправности после
паузы в 4 секунды начинается вы­
вод кодов.
- Индикатор мигает 1 раз в секун­
ду.

Первая

последовательность

вспышек

соответствует

первому

числу диагностического кода, со­

стоящего из двух чисел. После пау­
зы в 1,5 секунды выводится вторая

последовательность

вспышек,

со­

ответствующая

второму

числу

кода,
- При наличии двух и более кодов

неисправностей при выводе между
ними устанавливается интервал в

2,5 секунды. Индикация начнется с

наименьшего номера и продолжа­
ется по
нарастающей,
- После паузы в 4 секунды коды вы­
водятся повторно.
