212
Тормозная система
в) Отсоедините фиксирующую пру
жину от передней тормозной колод
ки и снимите переднюю тормозную
колодку.
г) Снимите фиксирующую пружину с
задней тормозной колодки.
5. Снимите заднюю тормозную колодку.
а) Используя специнструмент, сни
мите пружину держателя, седла
пружины и держатель.
б) Используя плоскогубцы, снимите
пружину рычага автоматического ре
гулятора.
в) Снимите автоматический регу
лятор.
г) Используя плоскогубцы, отсоеди
ните трос от рычага стояночного
тормоза и снимите заднюю колодку.
6. Снимите рычаги автоматического
регулятора и стояночного тормоза.
а) Снимите стопорное кольцо.
б) Снимите рычаг автоматического
регулятора.
в) Снимите стопорное кольцо.
г) Снимите рычаг стояночного тор
моза.
7. Снимите колесный тормозной ци
линдр.
а) Используя специнструмент. отсо
едините тормозную трубку. Слейте в
емкость тормозную жидкость.

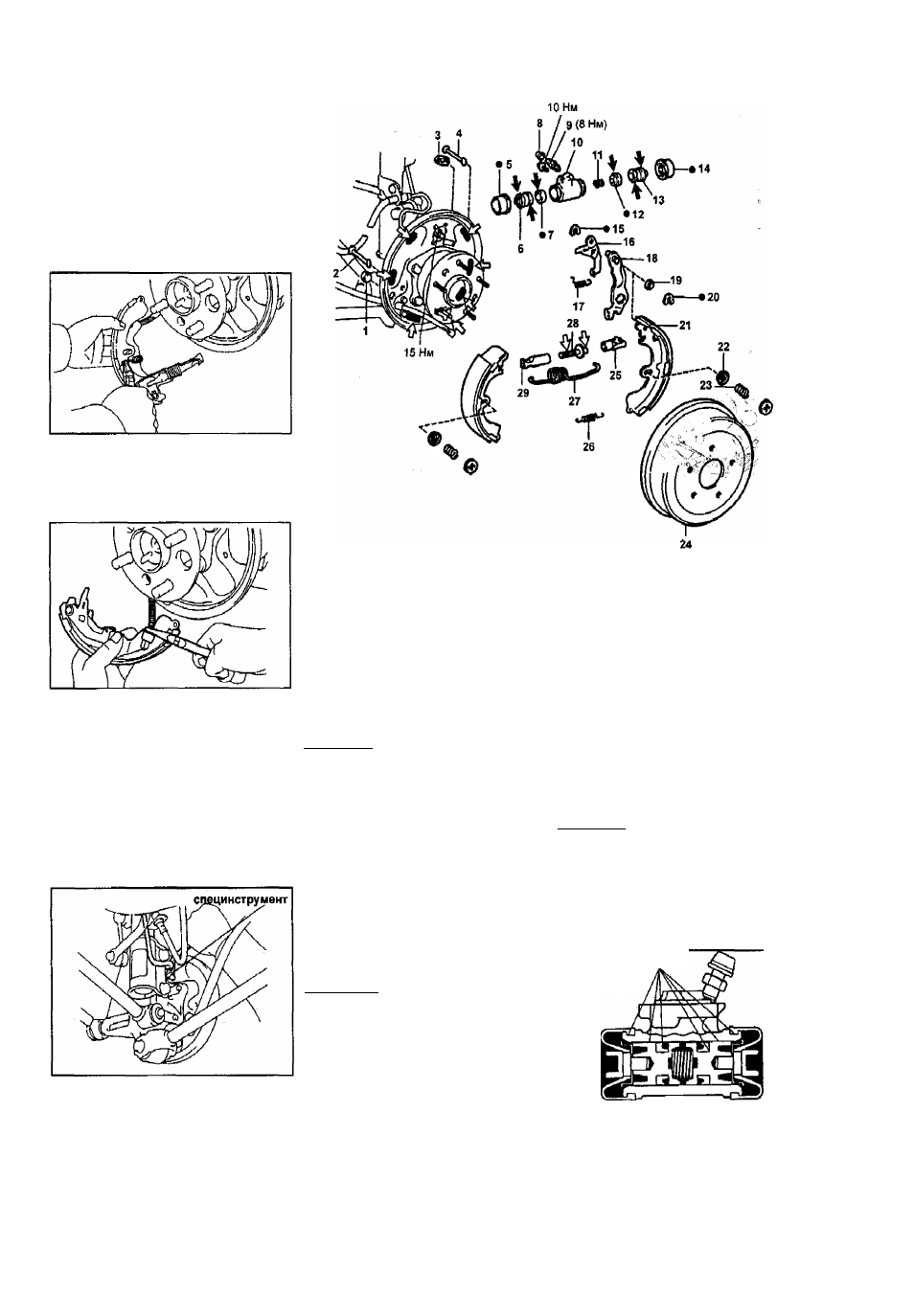

Задние барабанные тормоза.
1
- пробка смотрового отверстия, 2 • держа
тель колодок, 3 - заглушка сервисного отверстия, 4 - держатель колодок,
5 - пыльник, 6 - поршень, 7 - манжета, 8 - колпачок штуцера прокачки,
9 - штуцер прокачки, 10 - колесный тормозной цилиндр, 11 - пружина,
12 - манжета, 13 - поршень, 14 ^ пыльник, 15 - стопорное кольцо, 16 - рычаг
автоматического регулятора, 17 - пружина, 18 - рычаг стояночного тормо
за, 19 - регулировочная шайба, 20 - стопорное кольцо, 21 - тормозная ко
лодка, 22 - седло пружины, 23 - пружина, 24 - тормозной барабан, 25 - опо
ра автоматического регулятора, 26 - фиксирующая пружина, 27 - возврат
ная пружина, 26 - винт автоматического регулятора, 29 - опора автомати
ческого регулятора.
Примечание: при
сборке
на детали,
указанные
стрелками, нанесите:
^ -
специальную консистентную смазку, не повреждающую резину,
^ • специальную консистентную
смазку
для тормозных механизмов.
б) Отверните два болта и снимите
колесный тормозной цилиндр.
8. Разберите колесный тормозной ци
линдр,
Снимите следующие детали:
- два пыльника;
- два поршня:
- две манжеты;
- пружину.
Проверка деталей
1. Проверьте снятые детали на отсутст
вие износа, ржавчины и повреждений.
2. Измерьте толщину накладок тор
мозных колодок.
Номинальная толщина....................... 4,0 мм
Минимально
допустимая толщина..........................1,0 мм
Если толщина накладок меньше ми
нимальной или они имеют неравно
мерный износ, замените тормозные
колодки.
Примечание: если любая тормозная
колодка должна быть заменена, заме
няйте все задние тормозные колодки.
3. Измерьте внутренний диаметр тор
мозного барабана.
Номинальный диаметр............. 200,0 мм
Максимально допустимый....... 201,0 мм
Если барабан изношен или повреж
ден, он может быть проточен до мак
симально допустимого внутреннего
диаметра.
4. Проверьте плотность прилегания
накладки тормозной колодки к бара
бану. Если контакт между рабочими
поверхностями плохой, замените тор
мозные колодки.
Установка
примечание:
устанавливайте
детали,
как показано на рисунке "Расположение
элементов".
1. Нанесите специальную консистент
ную смазку, не повреждающую резину
на следующие детали:
- две манжеты;
. - два поршня:
-два пыльника.
Консистентная
смазка
2. Соберите колесный тормозной ци
линдр.
а1 Установите две новых манжеты,
б) Установите пружину и два поршня
в цилиндр. Проверьте, что фланцы
поршня направлены внутрь.
в) Установите два пыльника.
