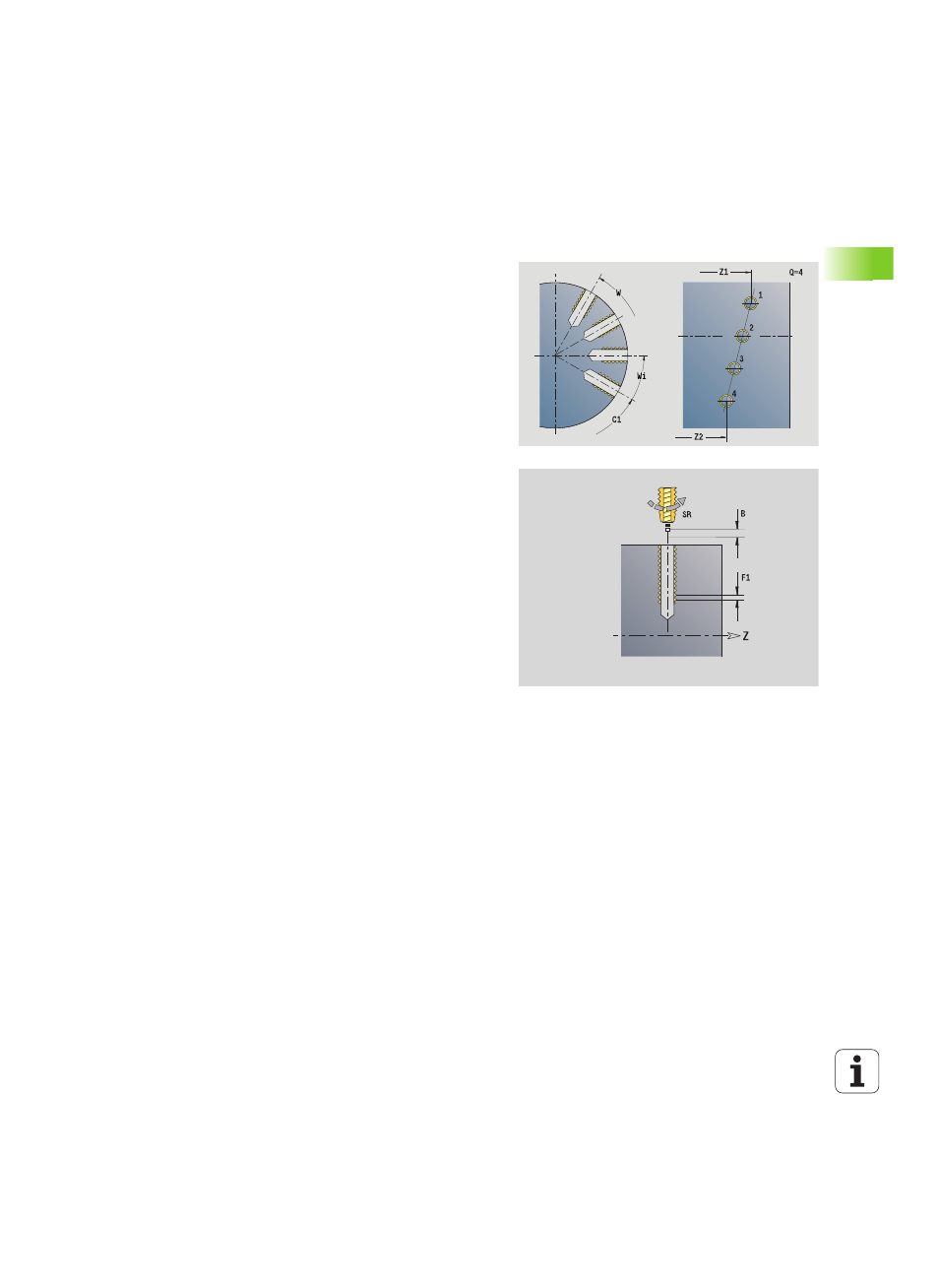

Юнит "Группа резьбовых отверстий на
прямой на боковой поверхности"
Юнит выполняет резьбовые отверстия на прямой с равными
интервалами на боковой поверхности.
Имя юнита: G73_Lin_Mant_C / Цикл: G73 (см. страницу 327)
Используйте длину выхода при цанговых зажимах с
выравниванием длины. На основе глубины резьбы,
запрограммированного шага и "длины выхода" цикл рассчитывает
новый номинальный шаг. Номинальный шаг немного меньше
шага метчика. При выполнении резьбы сверло вытягивается из
зажимного патрона на "длину выхода". Таким образом
достигается более длительный срок службы метчиков.
Доступ к технологической базе данных:
 Тип обработки: нарезание резьбы
 Параметры, на которые оказывается
влияние: S
Форма Шаблон
Q
Количество отверстий
Z1, C1 Шаблон стартовой точки
Wi Приращение угла
W Конечный угол
Z2 Конечная точка шаблона
Форма Цикл
X1
Стартовая точка сверления (размер диаметра)
X2 Конечная точка сверления (размер диаметра)
F1 Шаг резьбы
B Длина разбега
L Длина выхода при использовании зажимных цанг с
компенсацией длины (по умолчанию: 0)
SR Частота вращения возврата (по умолчанию: частота
вращения сверла)
RB Плоскость возврата
Другие формы: см. страницу 58
