DIN-программирование для оси Y
6.3
Конт
ур
ы
пл
о
ск
о
сти
YZ

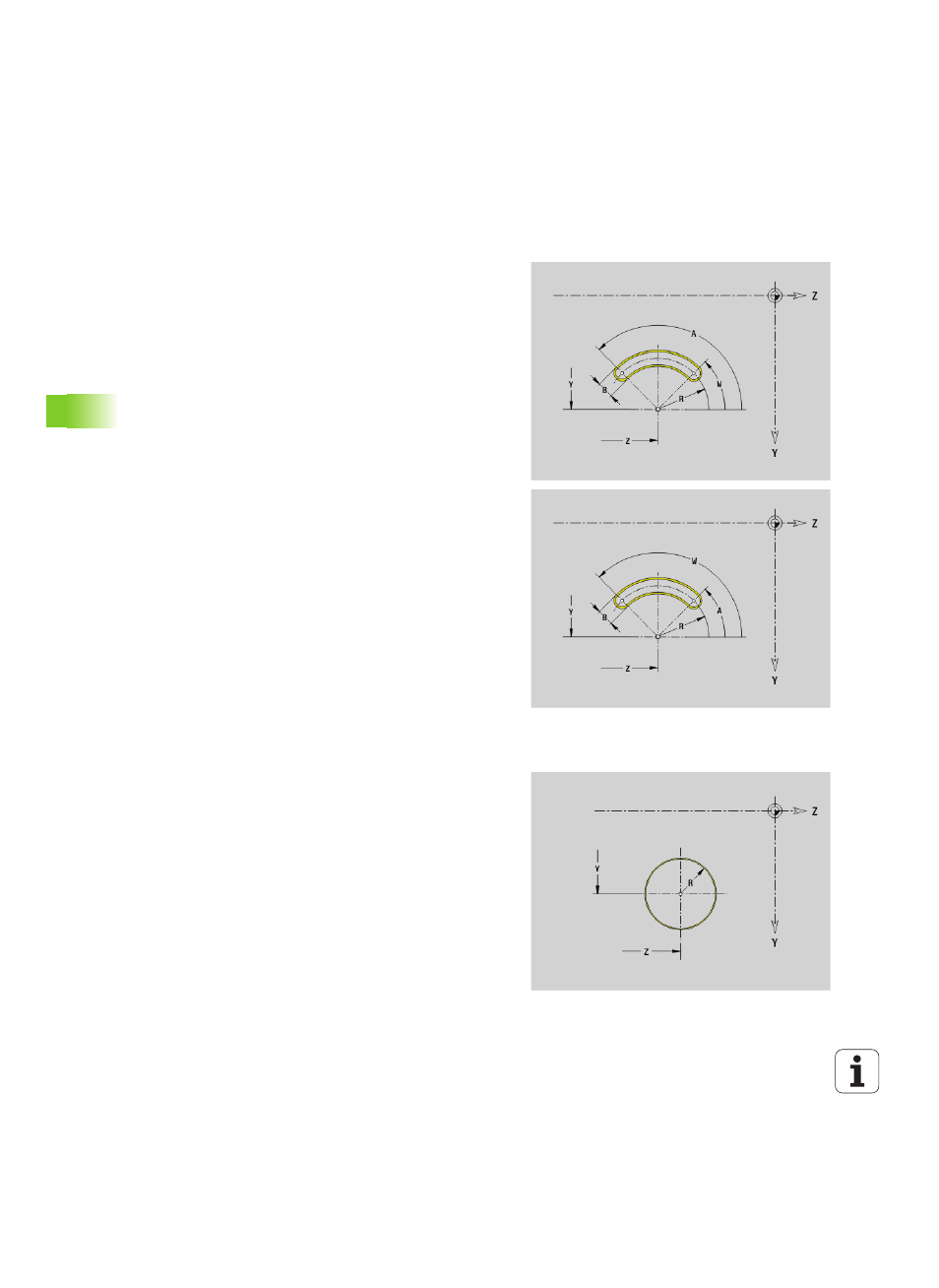

Круглая канавка в плоскости YZ G382-/G383-
Geo
G382/G383 задает круглую канавку в плоскости YZ.
G382: круглая канавка по часовой стрелке
G383: круглая канавка против часовой стрелки
Полная окружность в плоскости YZ G384-Geo
G384 задает полную окружность в плоскости YZ.
Параметр
Y
Центр кривизны канавки
Z
Центр кривизны канавки
X
Диаметр привязки
нет данных: "Х" из идентификатора раздела
"X" больше "X" из секционного кода
R
Радиус (привязка: контур центра канавки)
A
Начальный угол (привязка: ось X; по умолчанию: 0°)
W
Конечный угол (привязка: ось X; по умолчанию: 0°)
B
Ширина канавки
P
Глубина кармана (по умолчанию: "P" из G308)
Параметр
Y
Центр окружности
Z
Центр окружности
X
Диаметр привязки
нет данных: "Х" из идентификатора раздела
"X" больше "X" из секционного кода
R
Радиус окружности
P
Глубина кармана (по умолчанию: "P" из G308)
