HEIDENHAIN MANUALplus 620, CNC PILOT 640 233
4.7
Конт
ур
ы
т
орцов
ой
/за
д
н
ей
ст
ороны

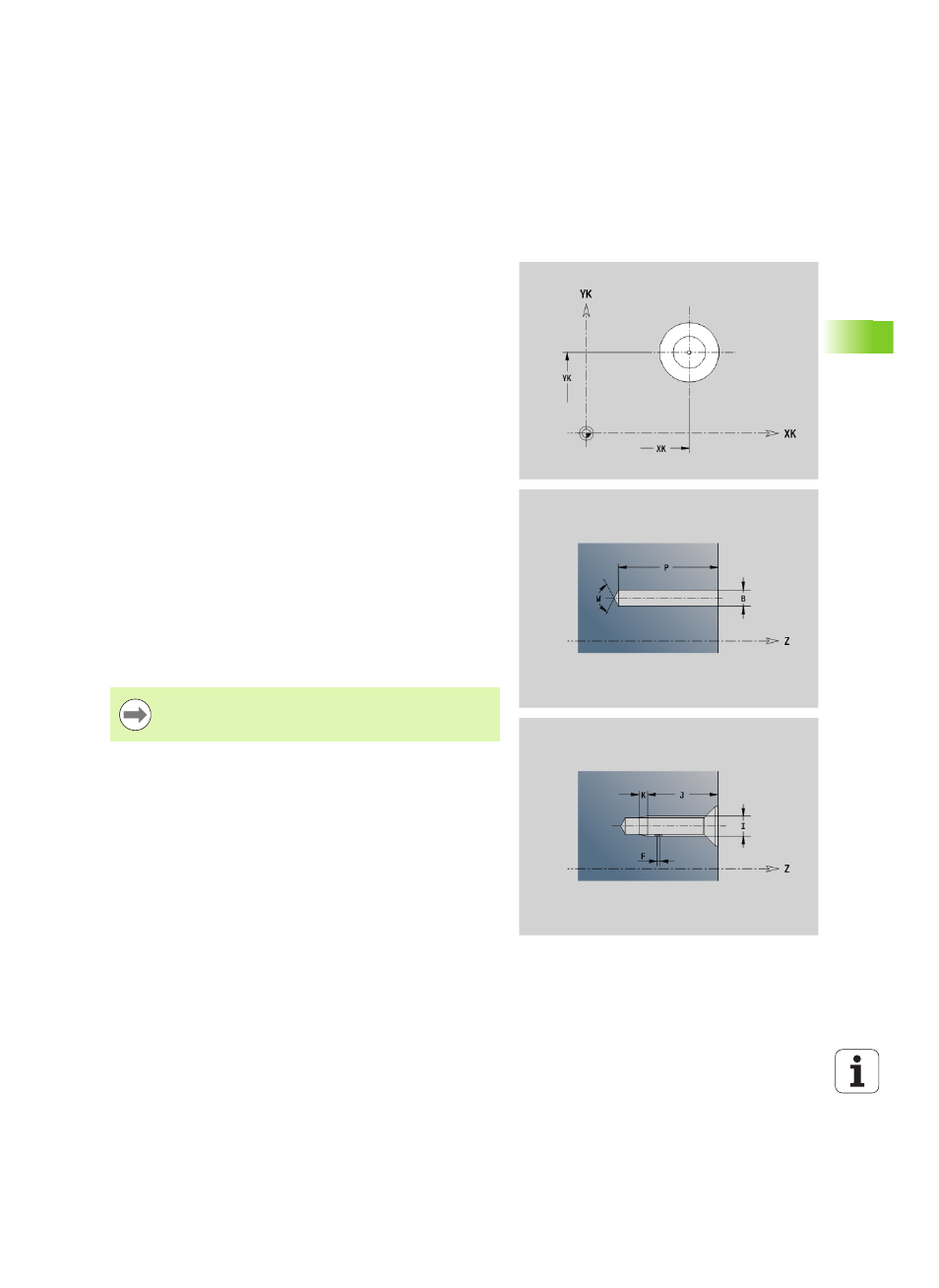

Сверление торцовой/задней стороны G300-
Geo
G300 задает сверление с зенкованием и резьбой в контуре
торцовой или задней стороны.
Параметр
XK Центр в декартовых координатах
YK Центр в декартовых координатах
B
Диаметр отверстия
P Глубина отверстия (без вершины сверла)
W Угол при вершине (по умолчанию: 180°)
R Диаметр зенкования
U Глубина зенкования
E Угол зенкования
I Диаметр резьбы
J Глубина резьбы
K Нарезание резьбы (длина сбега)
F Шаг резьбы
V Левая или правая резьба (по умолчанию: 0)
 0: правая резьба
 1: левая резьба
A Угол к оси Z; наклон отверстия
 Зона для торцовой стороны: –90° < A < 90° (по
умолчанию: 0°)
 Зона для задней стороны: 90° < A < 270° (по
умолчанию: 180°)
O Диаметр центрования
Производите обработку сверлением G300 с помощью
G71..G74.
