Юниты smart.Turn
2.5
Юниты
–
Св
ер
л
ение
по
ос
и
C

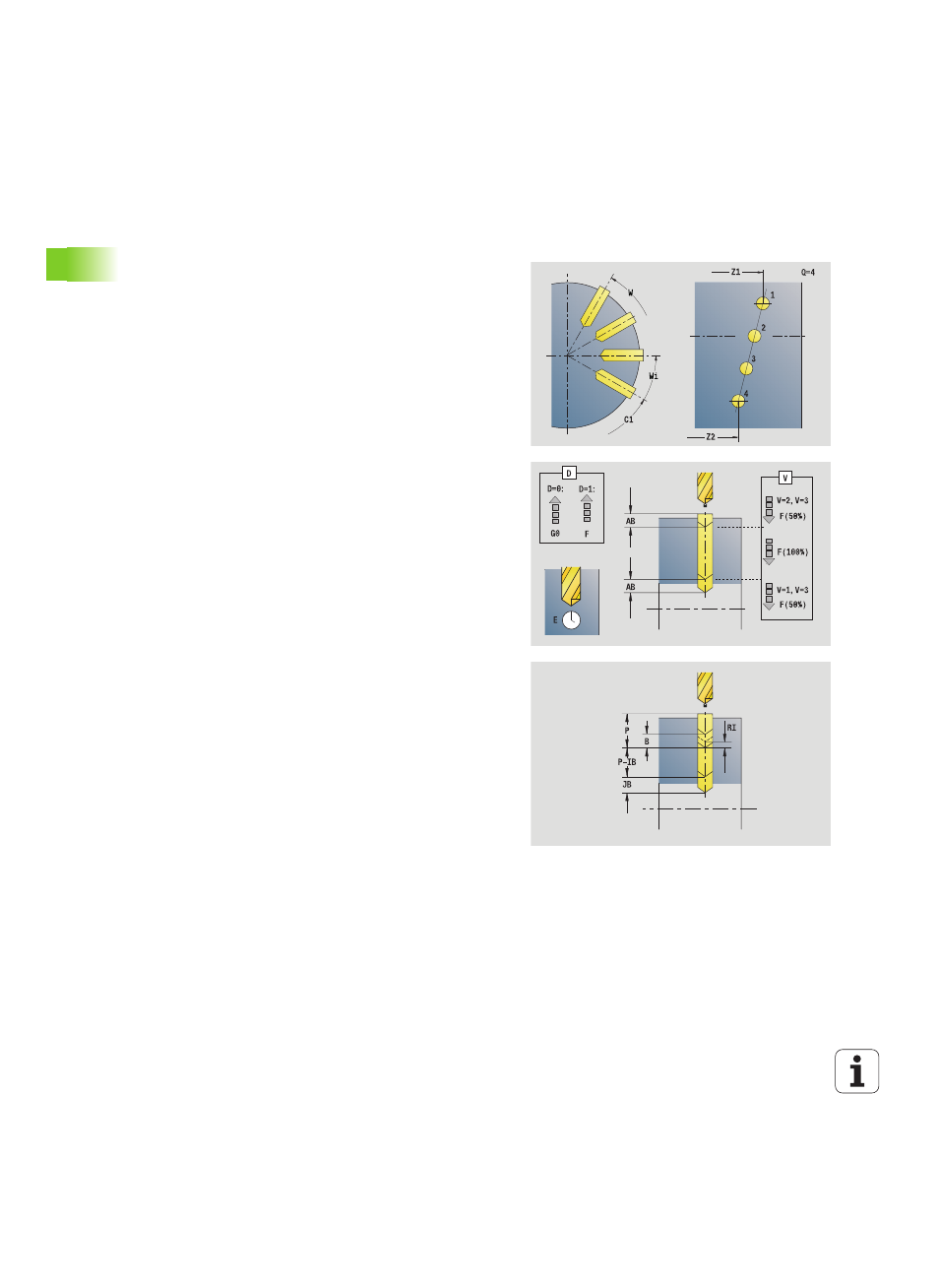

Юнит "Группа отверстий на прямой на
боковой поверхности"
Юнит выполняет группу отверстий с равными интервалами на
торцевой поверхности.
Имя юнита: G74_Lin_Mant_C / Цикл: G74 (см. страницу 330)
Доступ к технологической базе данных:
Тип обработки: сверление
Параметры, на которые оказывается влияние:
F, S
Форма Шаблон
Q
Количество отверстий
Z1, C1
Шаблон стартовой точки
Wi
Приращение угла
W
Конечный угол
Z2
Конечная точка шаблона
Форма Цикл
X1
Стартовая точка сверления (размер диаметра)
X2
Конечная точка сверления (размер диаметра)
E
Время выдержки в конце отверстия (по умолчанию: 0)
D
Возврат на
0: ускоренный ход
1: подача
V
Уменьшение скорости подачи
0: без уменьшения
1: в конце отверстия
2: в начале отверстия
3: в начале и конце отверстия
AB
Длина засверливания/просверливания (расстояние
для сокращения подачи)
P
Глубина сверления
IB
Значение уменьшения глубины сверления: значение,
на которое уменьшается глубина сверления после
каждого прохода.
JB
Минимальная глубина сверления: если вы задали
значение уменьшения глубины сверления, то глубина
будет уменьшаться только до заданного в JB значения.
B
Расстояние отвода: значение, на которое отводится
инструмент после достижения соответствующей
глубины сверления.
RI
Внутреннее безопасное расстояние. Расстояние для
повторного подвода внутри отверстия (по умолчанию:
безопасное расстояние SCK).
RB
Плоскость возврата (по умолчанию: назад к стартовой
позиции или на безопасное расстояние)
