HEIDENHAIN MANUALplus 620, CNC PILOT 640
131
2.9
Юниты
-
Фрез
еров
ание
на
т
о
рцев
ой
пов
ер
хно
сти
2.9 Юниты - Фрезерование на
торцевой поверхности

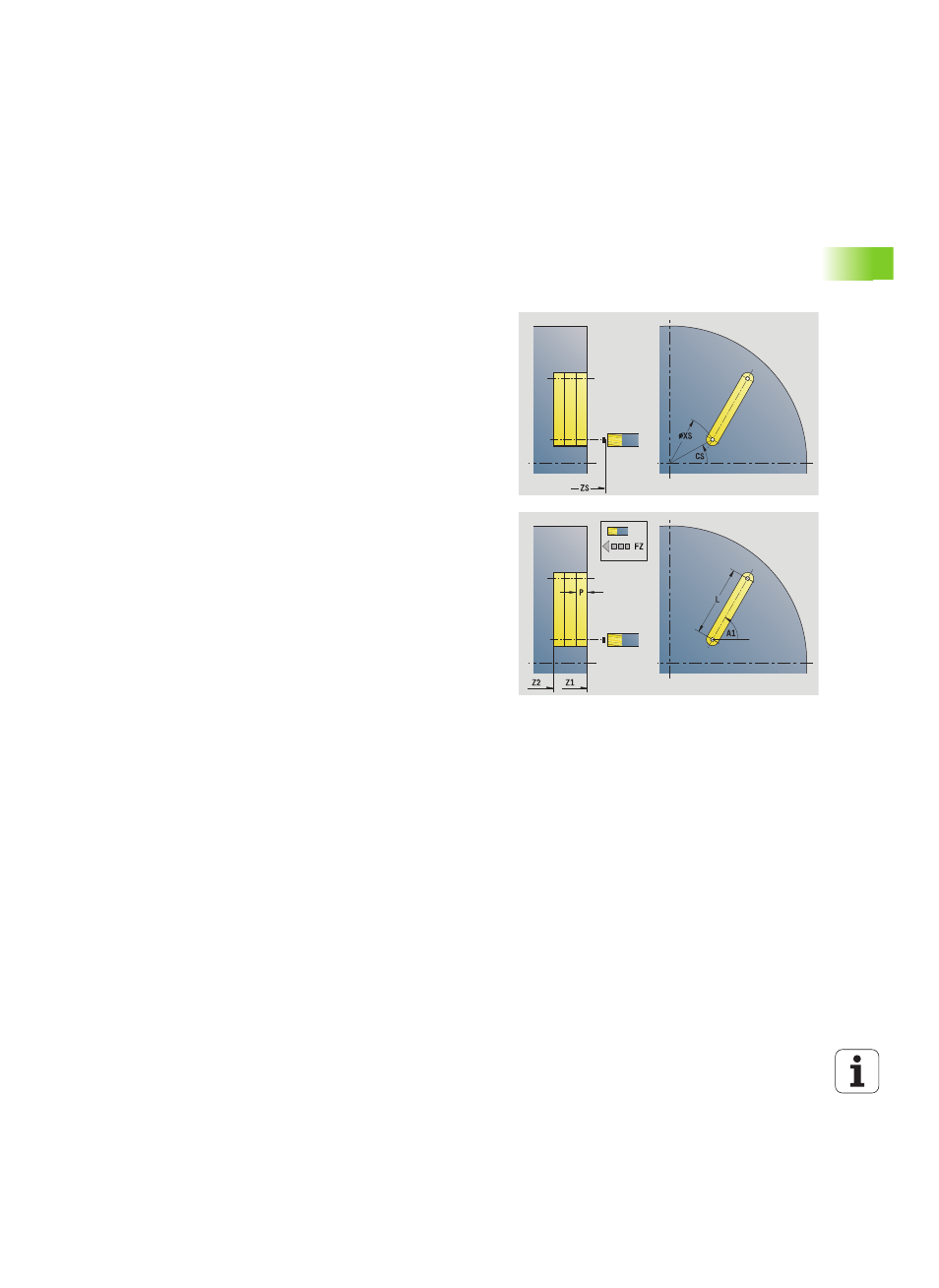

Юнит "Канавка на торцевой поверхности"
Юнит фрезерует канавку на торцевой поверхности от точки
подвода до конечной точки. Ширина канавки соответствует
диаметру фрезы.
Имя юнита: G791_Nut_Stirn_C C / Цикл: G791 (см. страницу 348)
Доступ к технологической базе данных:
Тип обработки: фрезерование
Параметры, на которые оказывается влияние:
F, S, FZ, P
Форма Цикл
Z1
Верхняя грань фрезерования
Z2
Дно фрезерования
L
Длина канавки
A1
Угол к оси Х
X1, C1
Полезная конечная точка полярно
XK, YK
Полезная конечная точка декартово
P
Максимальное врезание
FZ
Подача на врезание
Другие формы: см. страницу 58
