NC-программирование
1.2 smart.T
u
rn-
редакт
ор
Группа меню "Графика"

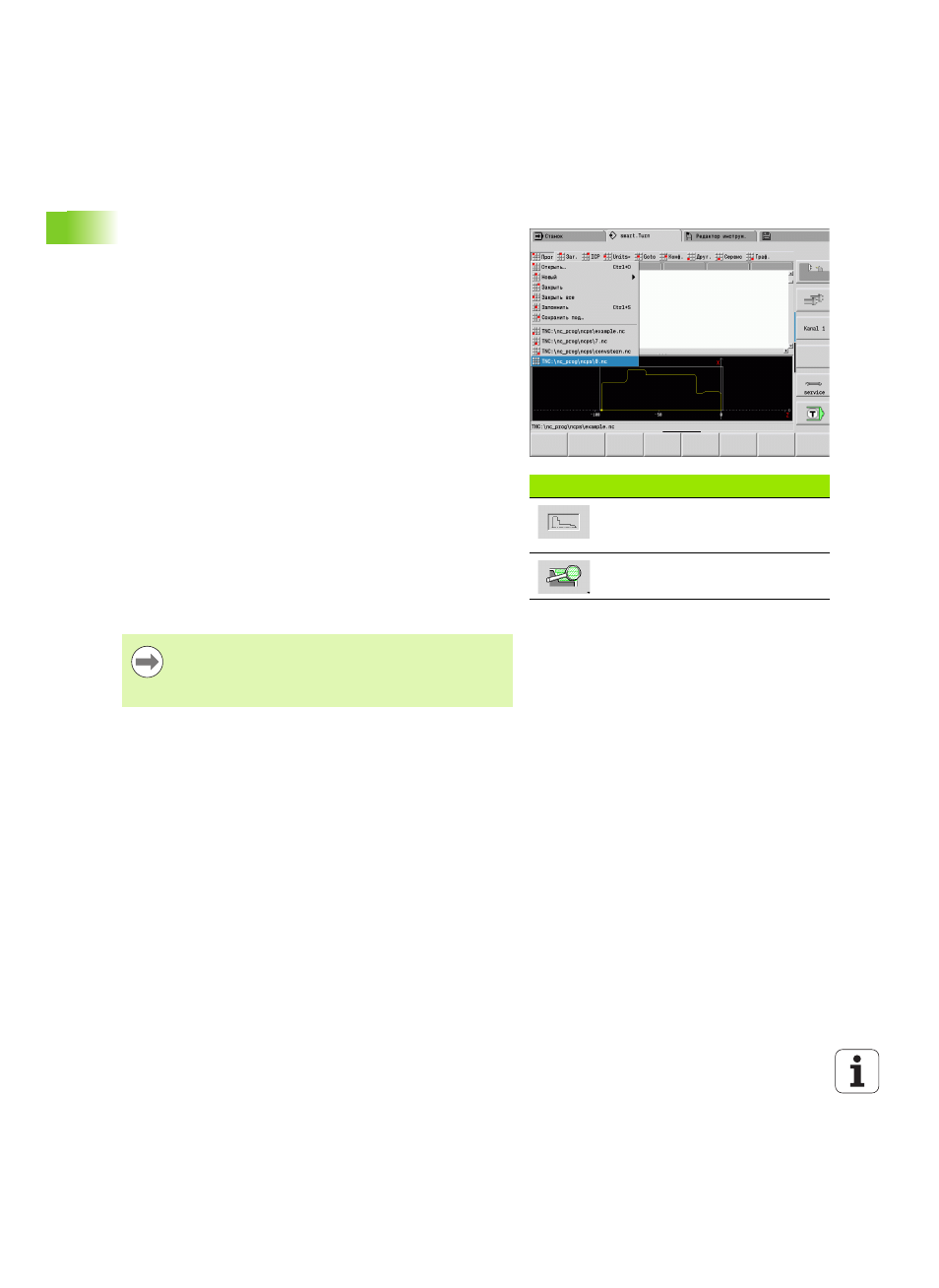

Группа меню "Графика" содержит (см. рисунок справа):
Графика ВКЛ: активация или актуализация представленного
контура. В качестве альтернативы вы можете использовать
Softkey (см. таблицу справа).
Графика ВЫКЛ: закрывает окно графики
Автоматическая графика: окно графики активируется, если
курсор находится на описании контура.
Окно: настройка окна графики. В процессе редактирования
Система ЧПУ отображает программируемые контуры максимум
в четырех окнах. Настройте желаемые окна.
Лупа: активация "лупы". В качестве альтернативы можно
использовать Softkey (см. таблицу справа).
Окно графики:
Цвета при отображении контура:
Белый: заготовка и вспомогательная заготовка
Желтый: готовая деталь
Синий: вспомогательный контур
Красный: элемент контура в актуальной позиции курсора.
Вершина стрелки указывает направление обработки.
При программировании циклов обработки можно использовать
отображаемый контур для выявления отсчетных точек кадра.
С помощью функций лупы можно увеличить, уменьшить и
переместить фрагмент.
Softkey при активном окне программы
Запускает отображение контура и
начинает новое построение
контура.
Открывает меню Softkey "Лупа" и
отображает окно лупы.
Дополнения/изменения контуров учитываются лишь
при повторном нажатии ГРАФИКА.
Условием для "индикации контура" являются
однозначные номера NC-кадров!
