HEIDENHAIN MANUALplus 620, CNC PILOT 640
207
4.4
Эл
ем
ен
ты
фо
рм
ы
ко
н
тур
а
то
ч
е
н
и
я
4.4 Элементы формы контура
точения

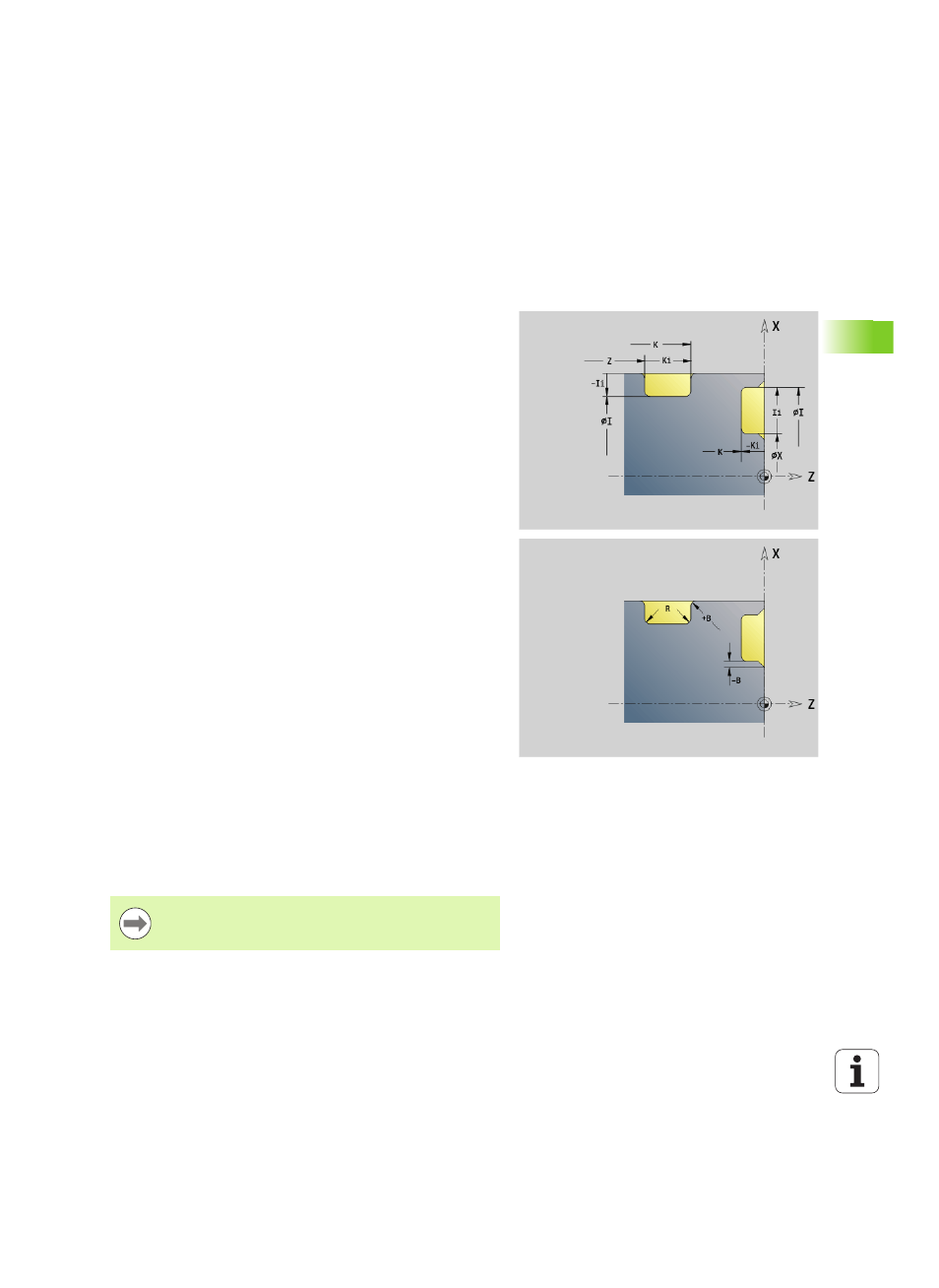

Прорезка (стандарт) G22–Geo
G22 задает прорезывание на заранее запрограммированном
параллельном оси элементе привязки.
Параметр
X
Начальная точка прорезывания торцовой поверхности
(диаметр)
Z
Начальная точка при прорезывании образующей
поверхности
I
Внутренний угол (диаметр)
Прорезывание торцовой поверхности: конечная точка
прорези
Прорезывание поверхности образующей: основание
прорези
K
Внутренний угол
Прорезывание торцовой поверхности: основание прорези
Прорезывание поверхности образующей: конечная точка
прорези
Ii
Внутренний угол – в инкрементах (учитывайте знак числа!)
Прорезывание торцовой поверхности: ширина прорези
Прорезывание поверхности образующей: глубина
прорези
Ki
Внутренний угол – в инкрементах (учитывайте знак числа!)
Прорезывание торцовой поверхности: глубина прорези
Прорезывание поверхности образующей: ширина прорези
B
Наружный радиус/фаска на обеих сторонах прорези (по
умолчанию: 0)
B>0: радиус скругления
B<0: ширина фаски
R
Внутренний радиус обоих углов прорези (по умолчанию: 0)
BE, BF, BD, BP и BH (см. "Атрибуты обработки для элементов
формы" на странице 200)
FP Не обрабатывать элемент (обязательно только для
TURN PLUS):
1: Не обрабатывать канавку
Программируйте только Х или Z.
