HEIDENHAIN MANUALplus 620, CNC PILOT 640
581
7.5
Пример
Резьба:
Выберите "Форма > Резьба"
Выделите "Базовый элемент для резьбы"
Диалоговое окно "Резьба": Выбрать „ISO DIN 13“
Нажмите клавишу "Назад": произойдет возврат в
главное меню

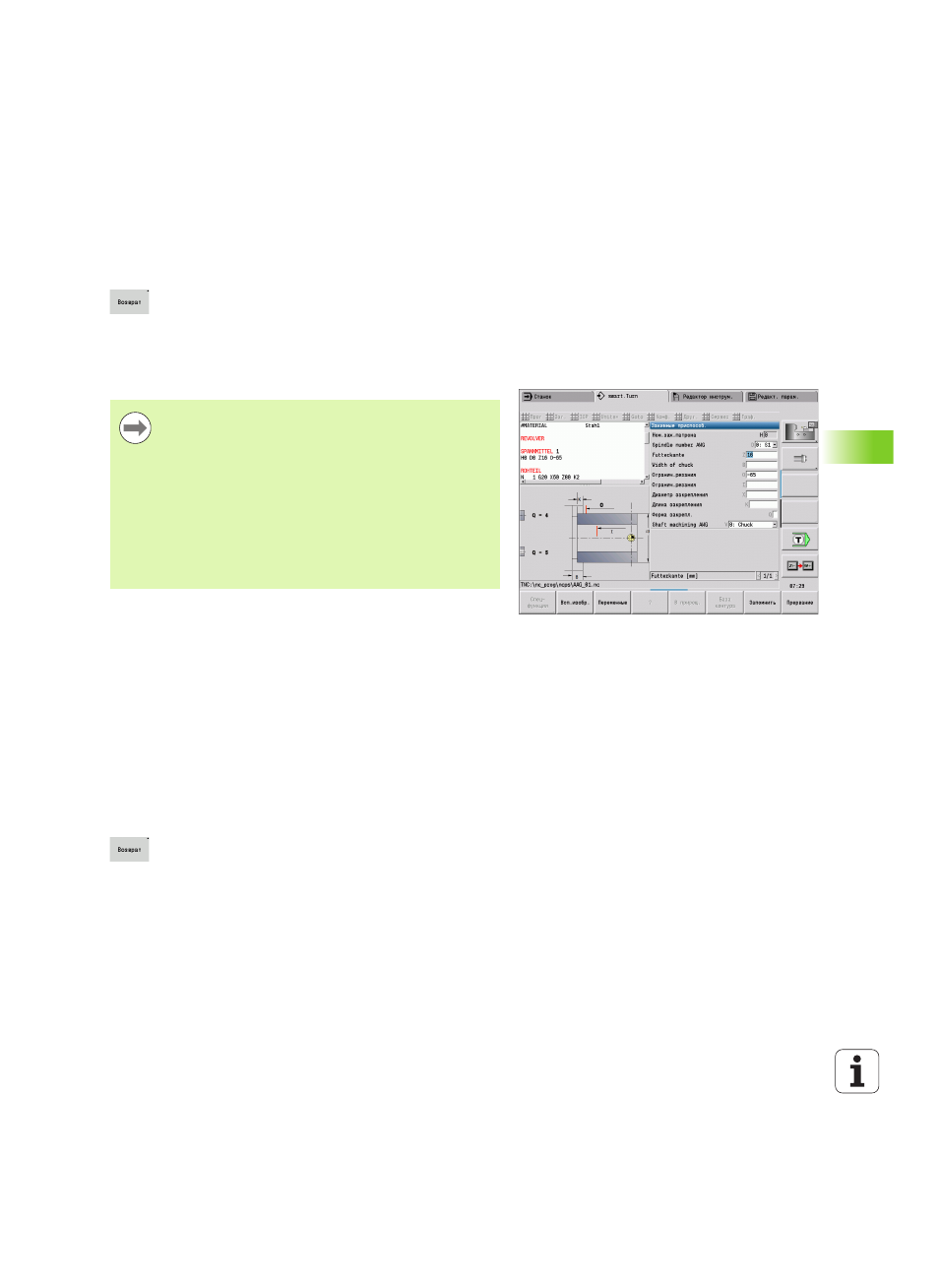

Оснащение, зажимание обрабатываемой
детали
Выбрать "Добавить предварительное натяжение > зажимного
устройства"
Описать зажимное устройство:
Выбрать "Номер шпинделя AAG"
Ввести "Кромка патрона"
Ввести "Ширина патрона"
Ввести "Ограничение резания" (внешнее и внутреннее)
Ввести "Диаметр зажима"
Ввести "Длину зажима"
Установить "Форму зажима"
Выбрать "Обработку валов AAG"
Функция TURN PLUS принимает во внимание тип зажимного
устройства и ограничение резания при создании программы.
Нажмите клавишу "Назад": произойдет возврат в
главное меню
Функция TURN PLUS автоматически рассчитывает для
детали требуемое смещение нулевой точки и
активирует ее при помощи G59. Для расчета
смещения нулевой точки функция TURN PLUS
учитывает следующие значения:
длины детали Z (описание заготовки)
припуск K (описание заготовки)
кромка патрона Z (описание зажимного устройства и
параметров обработки)
кромка патрона В (описание зажимного устройства и
параметров обработки)
