HEIDENHAIN MANUALplus 620, CNC PILOT 640
121
2.7
Юниты
–
Чист
ов
ая
обрабо
тка

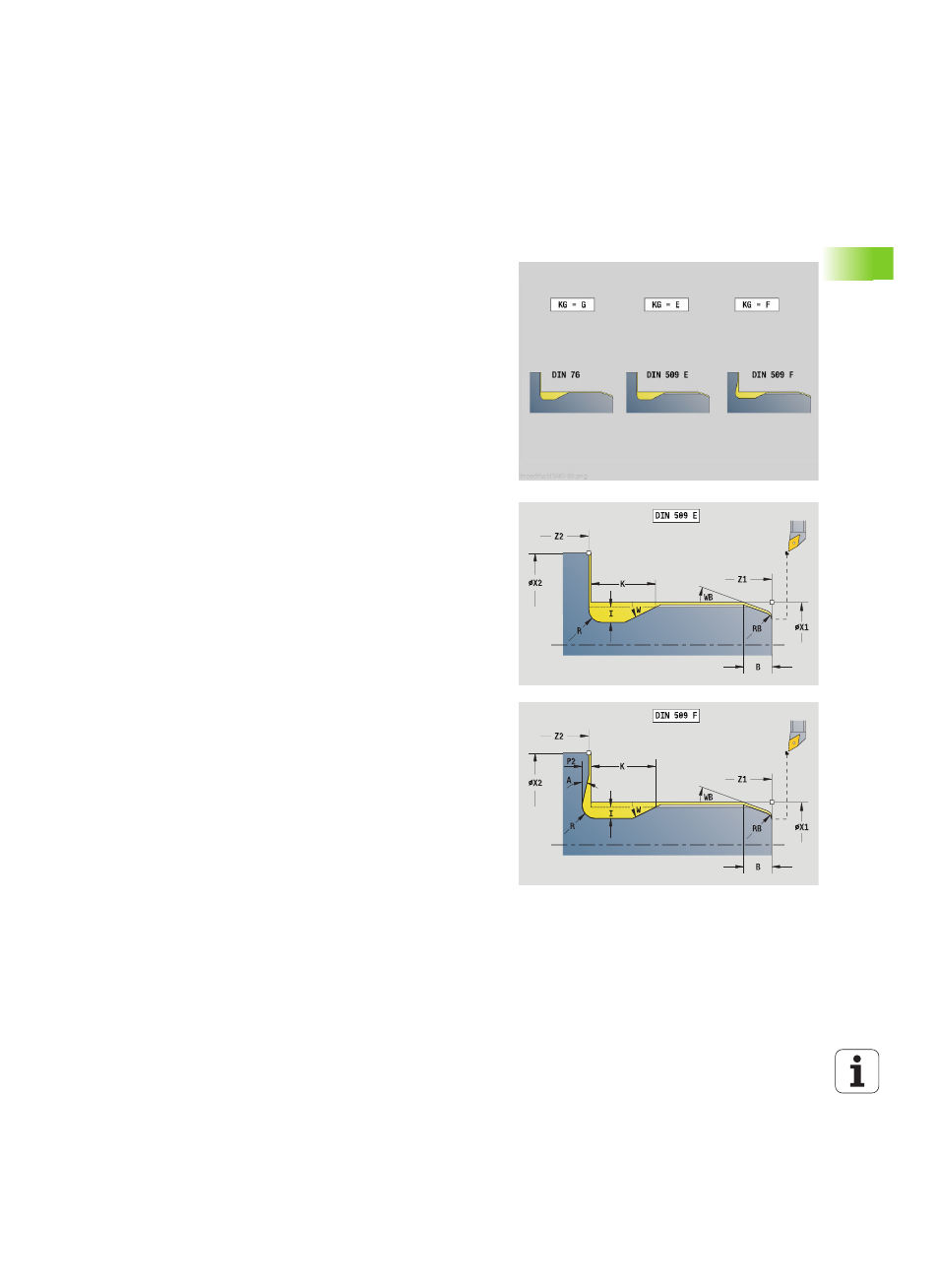

Юнит "Произвольная выточка в форме E, F,
DIN76"
Юнит выполняет заданную в KG произвольную выточку и
обрабатывает прилежащую торцевую поверхность. Надрез
цилиндра выполняется, если задан один из параметров длины
или радиуса надреза.
Имя юнита: G85x_DIN_E_F_G / Цикл: G85 (см. страницу 315)
Доступ к технологической базе данных:
Тип обработки: чистовая обработка
Параметры, на которые оказывается влияние:
F, S, E
Форма Обзор
KG
Вид произвольной выточки
E: DIN 509 форма E; Цикл G851 (см. страницу 317)
F: DIN 509 форма E; Цикл G852 (см. страницу 318)
G: DIN 76 форма G (выточка резьбы); Цикл G853 (см.
X1, Z1
Начальная точка контура (X1: диаметр)
X2, Z2
Конечная точка контура (Х2: диаметр)
App
Подвод см. страницу 63
Форма Форма Е
I
Глубина выточки (по умолчанию: таблица норм)
K
Длина выточки (по умолчанию: таблица норм)
W
Угол выточки (по умолчанию: таблица норм 15°)
R
Радиус выточки (по умолчанию: таблица норм)
H
Вид отвода
0: к стартовой точке
1: конец плоской поверхности
Форма Форма Е
I
Глубина выточки (по умолчанию: таблица норм)
K
Длина выточки (по умолчанию: таблица норм)
W
Угол выточки (по умолчанию: таблица норм 15°)
R
Радиус выточки (по умолчанию: таблица норм)
P2
Глубина плоскости (по умолчанию: таблица норм)
A
Угол плоскости (по умолчанию: таблица норм 8°)
H
Вид отвода
0: к стартовой точке
1: конец плоской поверхности
