DIN-программирование
4.10
Линейные
и
кр
уг
овые
пере
мещения
4.10 Линейные и круговые
перемещения

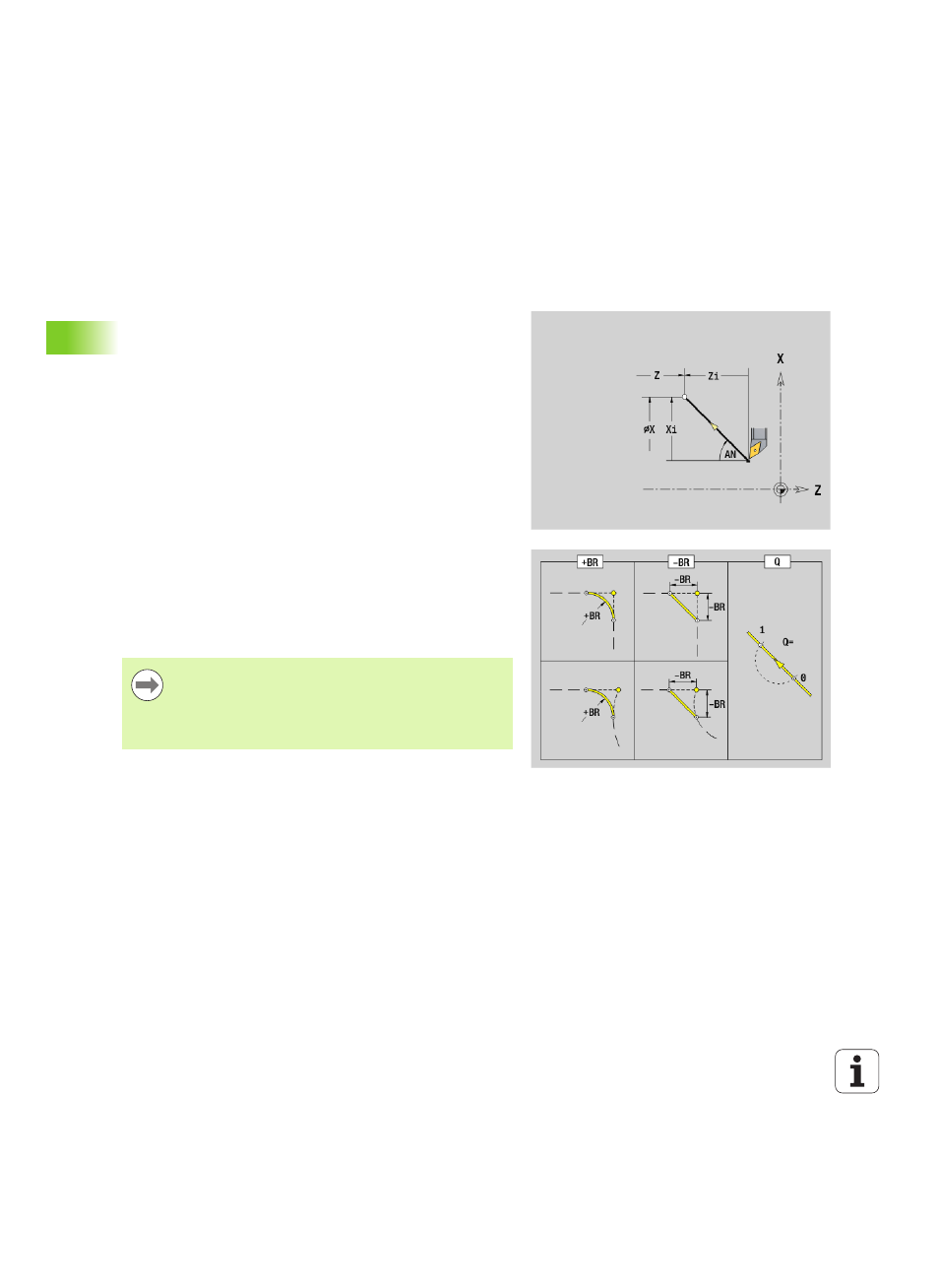

Линейное перемещение G1
G1 перемещает линейно с подачей до "конечной точки".
Параметр
X
Конечная точка (диаметр)
Z
Конечная точка
AN Угол (направление угла: см. вспомогательный рисунок)
Q
Точка пересечения. Конечная точка, если отрезок
пересекает дугу окружности (по умолчанию: 0):
0: ближняя точка пересечения
1: дальняя точка пересечения
BR Фаска/скругление. Задает переход к следующему элементу
контура. Программируйте теоретическую конечную точку
при вводе фаски/скругления.
Ввод отсутствует: плавный переход
BB=0: не плавный переход
BR>0: радиус скругления
BB<0: ширина фаски
BE
Коэффициент специальной подачи для фаски/скругления
(по умолчанию: 1)
Специальная подача = активная подача * BE (0 < BE <= 1)
Программирование X, Z: абсолютно, в приращениях,
с самоудержанием или "?"
Если на вашем станке доступны дополнительные оси,
будут отображены дополнительные параметры ввода,
например, B для оси В.
