4.6 Контуры оси C – основы
Положение контуров фрезерования
Плоскость отсчета или отсчетный диаметр определяются в
идентификаторе раздела. Глубина и положение траектории
фрезерования (карман, остров) устанавливаются в определении
траектории как указано ниже:
Глубиной P в заранее запрограммированном G308.
Альтернативно для фигур: параметр цикла глубина P.
Знак числа "P" задает положение траектории фрезерования:
P<0: карман
P>0: остров
X: отсчетный диаметр из идентификатора раздела
Z: опорная плоскость из идентификатора раздела
P: "глубина" из G308 или параметра цикла
Контуры в нескольких плоскостях (иерархически вложенные
контуры):
Плоскость начинается с G308 и заканчивается G309.
G308 задает новую опорную плоскость/новый отсчетный
диаметр. Первый G308 применяет определенную в
идентификаторе раздела опорную плоскость. Каждый
следующий G308 задает новую плоскость. Расчет:
новая опорная плоскость = опорная плоскость + P (из
предыдущего G308).
G309 осуществляет возврат к предыдущей опорной плоскости.

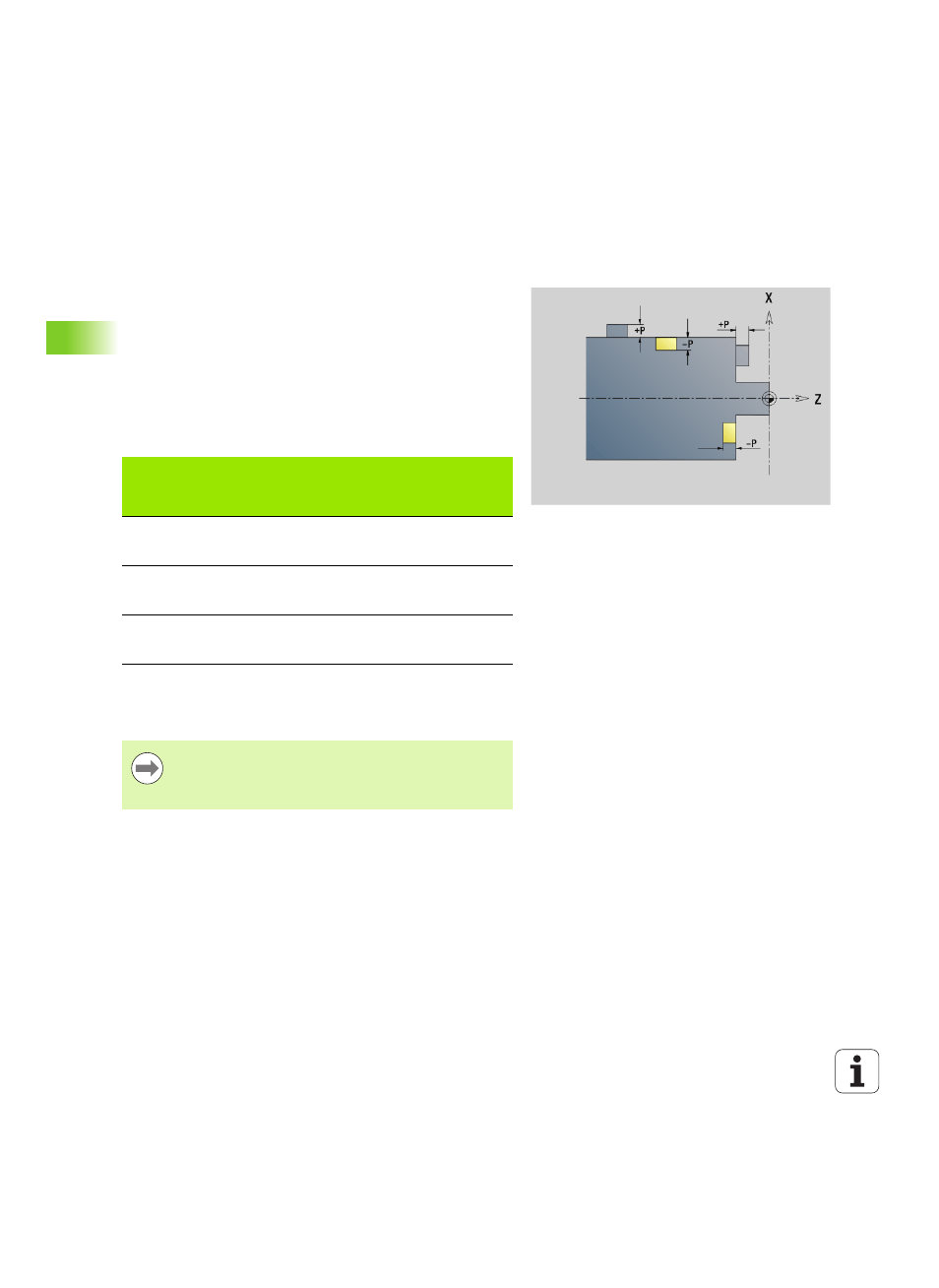

Положение траектории фрезерования
Отрезок
P
Поверхность
Дно
фрезерования
ТОРЕЦ
P<0
P>0
Z
Z+P
Z+P
Z
ОБРАТНАЯ
СТОРОНА
P<0
P>0
Z
Z–P
Z–P
Z
БОКОВАЯ
ПОВЕРХНОСТЬ
P<0
P>0
X
X+(P*2)
X+(P*2)
X
Циклы фрезерования поверхности фрезеруют
описанные в определении контура плоскости.
Острова в пределах данной плоскости не
учитываются.
