Сверление глубоких отверстий g74, 22 цик л ы св ер л е ния – Инструкция по эксплуатации HEIDENHAIN SW 54843x-02 DIN Programming
Страница 330
330
DIN-программирование
4.22
Цик
л
ы
св
ер
л
е
ния

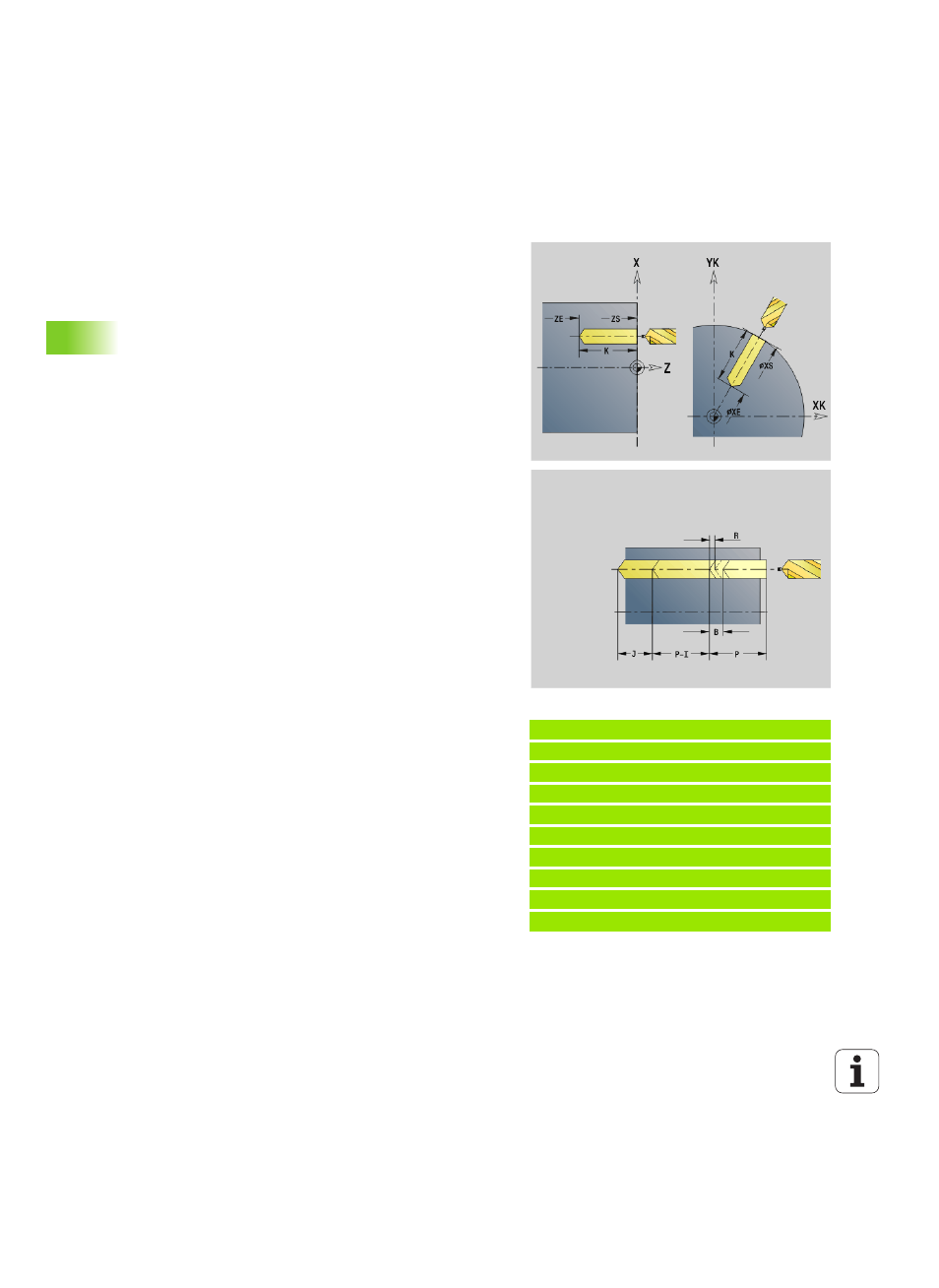

Сверление глубоких отверстий G74
G74 выполняет сверление аксиальных/радиальных отверстий в
несколько приемов с помощью неподвижных или приводимых
инструментов.
Пример: G74
. . .
N1 M5
N2 T4 G197 S1000 G195 F0.2 M103
N3 M14
N4 G110 C0
N5 G0 X80 Z2
N6 G745 XK0 YK0 Z2 K80 Wi90 Q4 V2
N7 G74 Z-40 R2 P12 I2 B0 J8 [сверление]
N8 M15
. . .
Параметр
ID
Контур сверления – имя описания отверстия
NS
Номер кадра контура
Ссылка на контур отверстия (G49, G300 или G310-Geo)
Ввод отсутствует: отдельное отверстие без описания
контура
XS
Начальная точка радиального отверстия (диаметр)
ZS
Начальная точка аксиального отверстия
XE
Конечная точка радиального отверстия (диаметр)
ZE
Конечная точка аксиального отверстия
K
Глубина сверления (альтернативно к XE/ZE)
P
1. Глубина сверления
I
Величина уменьшения (по умолчанию: 0)
B
Расстояние возврата (по умолчанию: в "начальную точку
сверления")
J
Минимальная глубина сверления (по умолчанию: 1/10 от
"P")
R
Внутреннее безопасное расстояние
A
Длина рассверливания/просверливания (по умолчанию: 0)
V
Варианты просверливания (уменьшение подачи 50 %) –
(по умолчанию: 0)
0: без уменьшения подачи
1: уменьшение просверливания
2: уменьшение рассверливания
3: уменьшение рассверливания и просверливания
RB
Плоскость возврата (радиальные отверстия: диаметр) –
(по умолчанию: возврат к стартовой позиции или на
безопасное расстояние)
E
Выдержка времени для выхода из материала на дне
отверстия (в секундах) – (по умолчанию: 0)
D
Скорость возврата и подача на врезание в пределах
отверстия (по умолчанию: 0)
0: ускоренный ход
1: подача
BS
Начало, номер элемента (номер первого
обрабатываемого отверстия шаблона)
BE
Конец, номер элемента (номер последнего
обрабатываемого отверстия шаблона)
H
Тормоз (шпинделя) выкл. (по умолчанию: 0)
0: тормоз шпинделя вкл
1: тормоз шпинделя выкл
