Страница 232
232
DIN-программирование
4.7
Конт
ур
ы
т
орцов
ой
/за
д
н
ей
ст
ороны

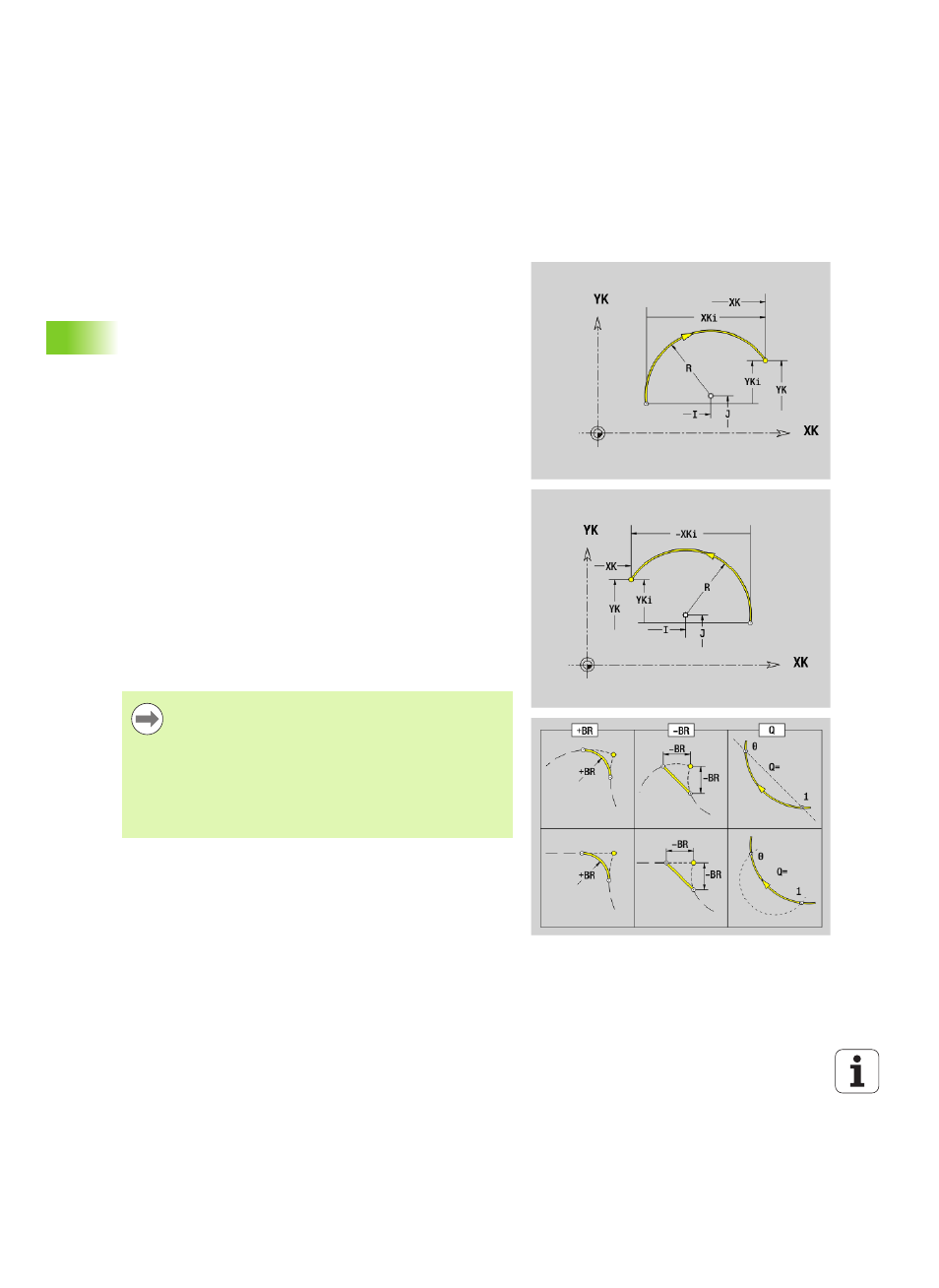

Дуга окружности контура торцовой/задней
стороны G102-/G103-Geo
G102/G103 задает дугу окружности на контуре торцевой или
задней стороны. Направление точения (смотри вспомогательный
рисунок):
G102: по часовой стрелке
G102: против часовой стрелки
Параметр
X
Конечная точка в полярных координатах (диаметр)
C
Конечная точка в полярных координатах (угловой размер)
XK Конечная точка в декартовых координатах
YK Конечная точка в декартовых координатах
R
Радиус
I
Центр в декартовых координатах
J
Центр в декартовых координатах
BR Фаска/скругление. Задает переход к следующему элементу
контура. Программируйте теоретическую конечную точку
при вводе фаски/скругления.
Ввод отсутствует: плавный переход
BB=0: не плавный переход
BR>0: радиус скругления
BB<0: ширина фаски
Q
Точка пересечения. Конечная точка, если дуга пересекает
прямую или дугу окружности (по умолчанию: 0):
0: ближняя точка пересечения
1: дальняя точка пересечения
Программирование
X, XK, YX: абсолютно, в приращениях, с
самоудержанием или "?"
C: абсолютно, в приращениях или с
самоудержанием
I, J: абсолютно или в приращениях
Конечная точка не должна совпадать с начальной
точкой (неполная окружность).
