Юнит "резьбофрезерование – Инструкция по эксплуатации HEIDENHAIN SW 54843x-02 DIN Programming
Страница 135
HEIDENHAIN MANUALplus 620, CNC PILOT 640
135
2.9
Юниты
-
Фрез
еров
ание
на
т
о
рцев
ой
пов
ер
хно
сти
Юнит "Резьбофрезерование"

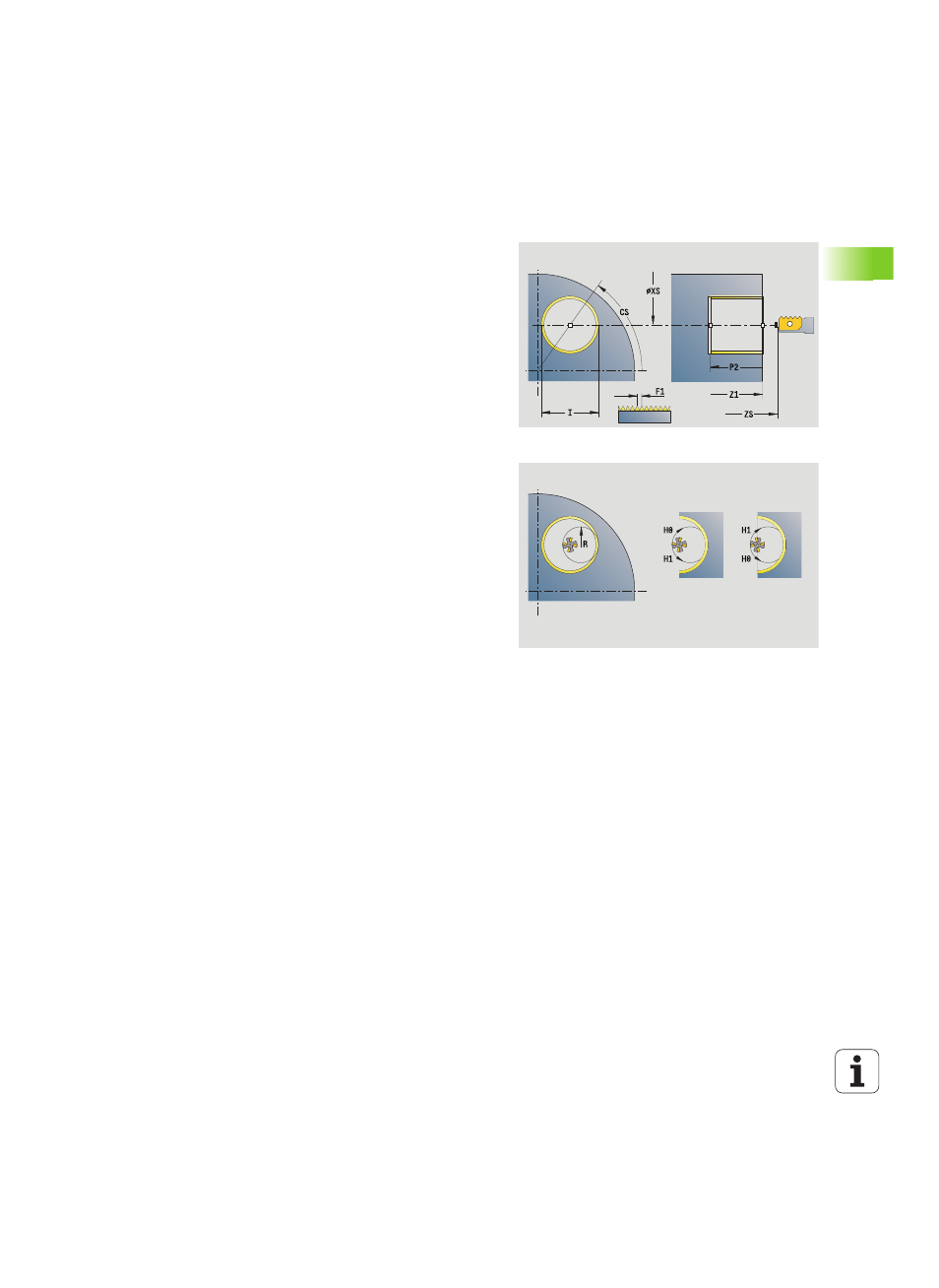

Юнит фрезерует резьбу в уже существующее отверстие.
Установите инструмент перед вызовом G799 в центр отверстия.
Цикл позиционирует инструмент в пределах отверстия в
"конечную точку резьбы". Затем инструмент перемещается по
"радиусу подвода R" и фрезерует резьбу. При этом инструмент
продвигается на шаг резьбы „F“ за один оборот. После этого цикл
выводит инструмент из материала и возвращает его в начальную
точку. В параметре V программируется, фрезеруется ли резьба за
один оборот или за несколько (в случае инструмента с одной
режущей кромкой).
Имя юнита: G799_Gewindefr_C / Цикл: G799 (см. страницу 337)
Доступ к технологической базе данных:
Тип обработки: чистовая обработка
фрезерованием
Параметры, на которые оказывается влияние:
F, S
Форма Позиция
Z1
Стартовая точка сверления
P2
Глубина резьбы
I
Диаметр резьбы
F1
Шаг резьбы
Форма Цикл
J
Направление резьбы:
0: правая резьба
1: левая резьба
H
Направление хода фрезы
0: встречное движение
1: попутное движение
V
Тип фрезерования
0: резьба фрезеруется с помощью винтовой линии
360°
1: резьба фрезеруется за несколько оборотов
(инструмент с одной режущей кромкой)
R
Радиус подвода
Другие формы: см. страницу 58
