HEIDENHAIN MANUALplus 620, CNC PILOT 640
85
2.5
Юниты
–
Св
ер
л
ение
по
ос
и
C

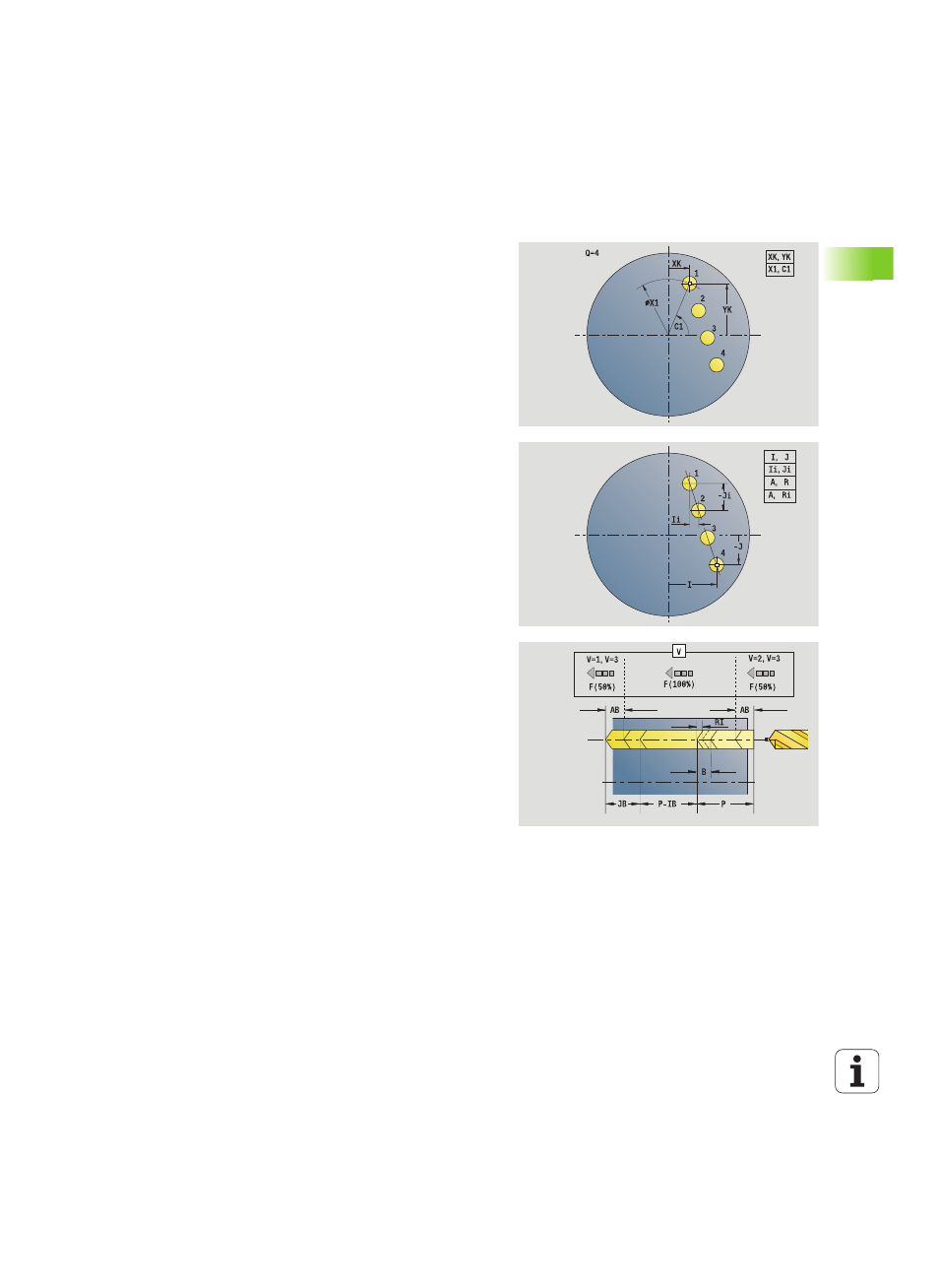

Юнит "Группа отверстий на прямой на торце"
Юнит выполняет группу отверстий на прямых с равными
интервалами на торцевой поверхности.
Имя юнита: G74_Lin_Stirn_C / Цикл: G74 (см. страницу 330)
Доступ к технологической базе данных:
Тип обработки: сверление
Параметры, на которые оказывается влияние:
F, S
Форма Шаблон
Q
Количество отверстий
X1, C1
Точка старта полярно
XK, YK
Точка старта декартово
I, J
Конечная точка (XK, YK)
Ii, Ji
Интервал (XKi, YKi)
R
Расстояние первое/последнее отверстие
Ri
Интервал в приращениях
A
Угол шаблона (привязка ось XK)
Форма Цикл
Z1
Стартовая точка сверления
Z2
Конечная точка сверления
E
Время выдержки в конце отверстия (по умолчанию: 0)
D
Возврат на
0: ускоренном ходу
1: подаче
V
Уменьшение скорости подачи
0: без уменьшения
1: в конце отверстия
2: в начале отверстия
3: в начале и конце отверстия
AB
Длина засверливания/просверливания (расстояние
для сокращения подачи)
P
Глубина сверления
IB
Значение уменьшения глубины сверления: значение,
на которое уменьшается глубина сверления после
каждого прохода.
JB
Минимальная глубина сверления: если вы задали
значение уменьшения глубины сверления, то глубина
будет уменьшаться только до заданного в JB значения.
B
Расстояние отвода: значение, на которое отводится
инструмент после достижения соответствующей
глубины сверления.
RI
Внутреннее безопасное расстояние. Расстояние для
повторного подвода внутри отверстия (по умолчанию:
безопасное расстояние SCK).
RB
Плоскость возврата (по умолчанию: назад к стартовой
позиции или на безопасное расстояние)
