HEIDENHAIN MANUALplus 620, CNC PILOT 640 237
4.7
Конт
ур
ы
т
орцов
ой
/за
д
н
ей
ст
ороны

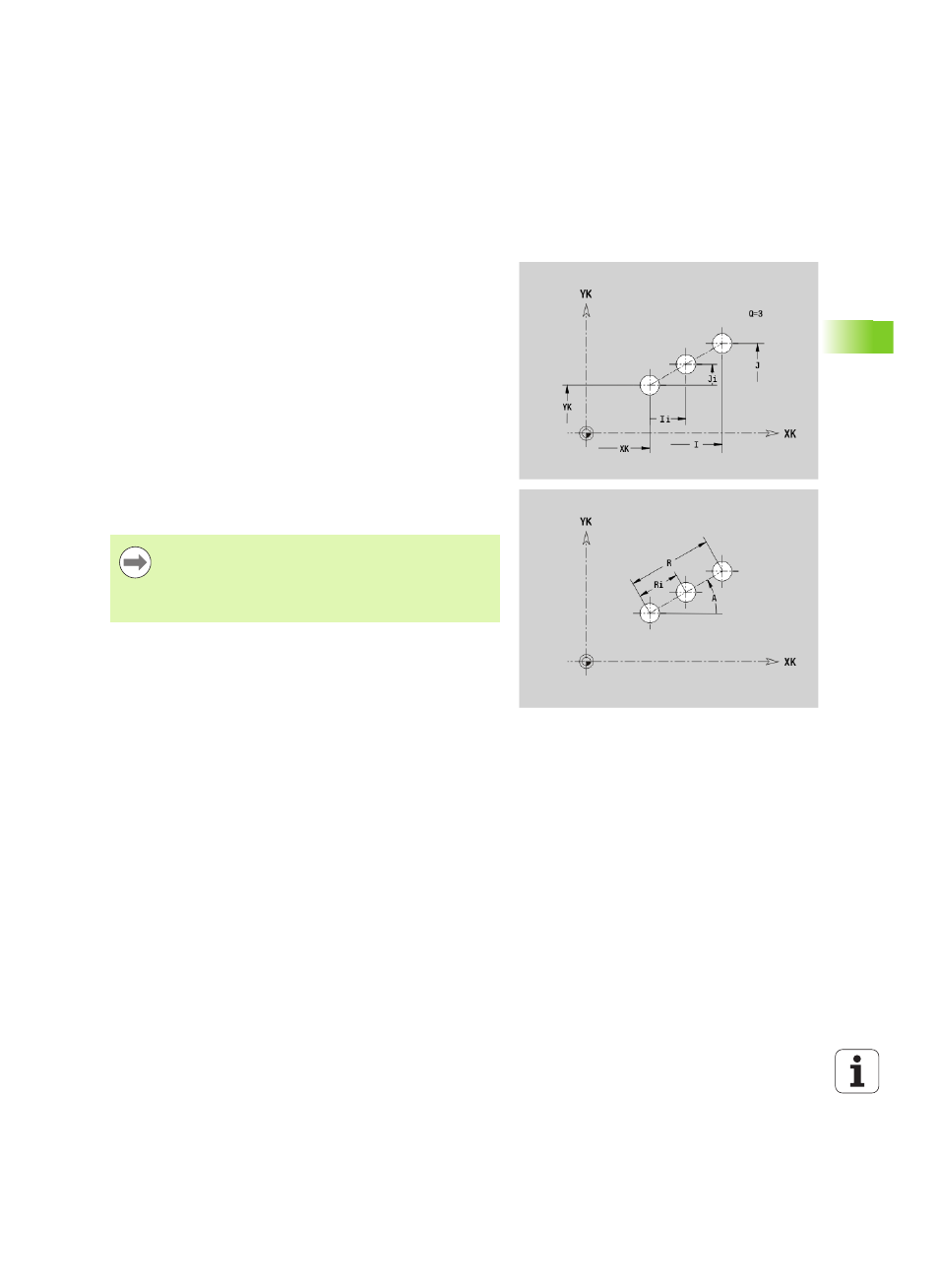

Группа отверстий на прямой на торцовой/
задней стороне G401-Geo
G401 задает линейную фигурную или просверленную модель на
торцовой или задней стороне. G401 влияет на определяемую (-
ое) в следующем кадре фигуру/отверстие (G300..305, G307).
Параметр
Q
Количество фигур (по умолчанию: 1)
XK Начальная точка в декартовых координатах
YK Начальная точка в декартовых координатах
I
Конечная точка в декартовых координатах
J Конечная точка в декартовых координатах
Ii Расстояние (XKi) между двумя фигурами (шаблонный
интервал)
Ji Расстояние (YKi) между двумя фигурами (шаблонный
интервал)
A Угол продольной оси к оси XK (по умолчанию: 0°)
R Общая длина шаблона
Ri Расстояние между фигурами (расстояние модели)
 Программируйте отверстие/фигуру в следующем
кадре без центра.
 Цикл фрезерования (секция ОБРАБОТКА) вызывает
в следующем кадре отверстие/фигуру, а не
определение шаблона.
