DIN-программирование для оси Y
6.6
Линейные
и
кр
уг
овые
пере
мещения
,
ос
ь
Y
Фрезерование: круговое движение G2, G3 –
проставление размеров центра в
приращениях
G2/G3 выполняет перемещение по дуге с подачей до "конечной
точки".

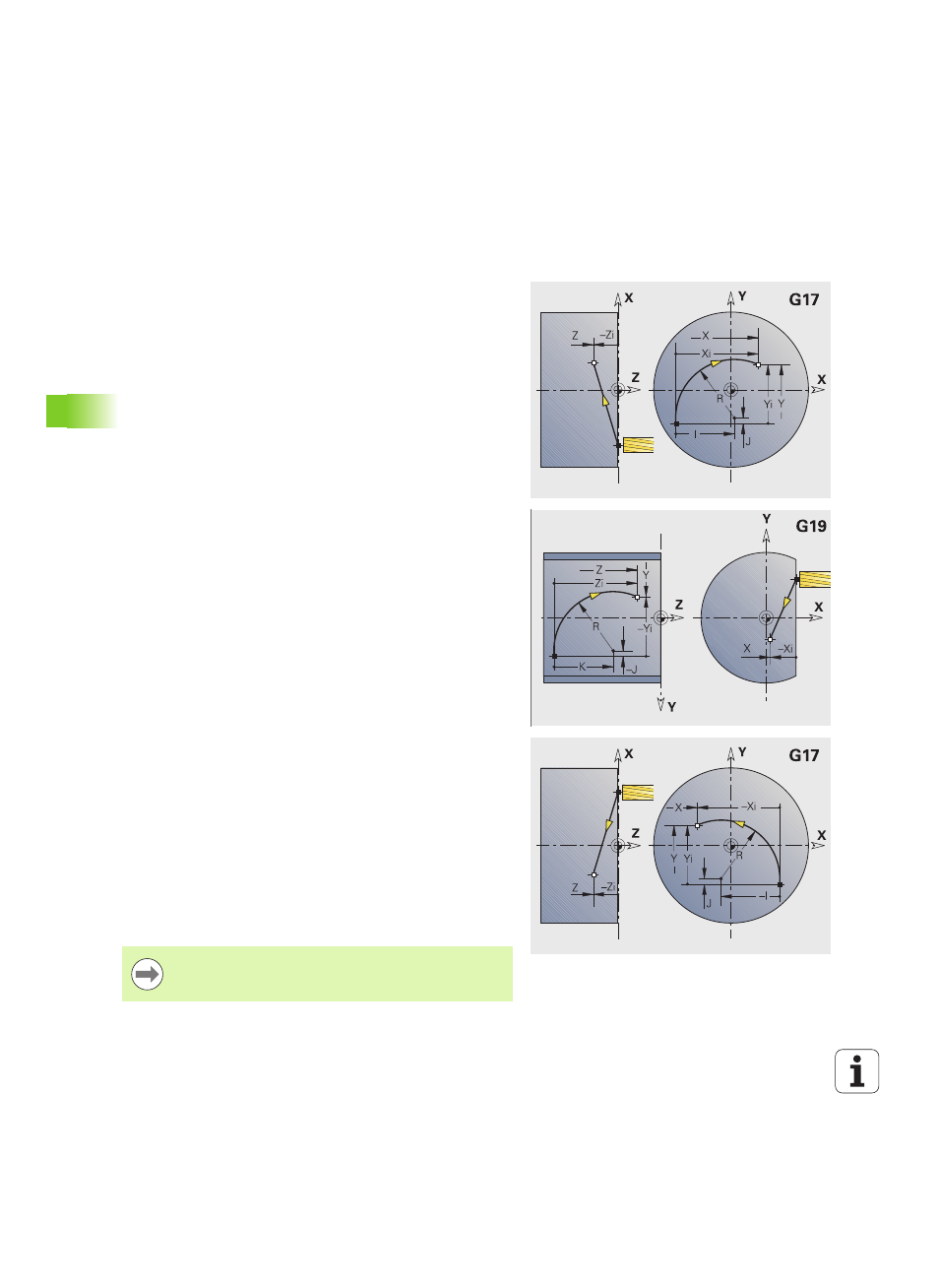

G2/G3 выполняется в зависимости от плоскости обработки:
G17 интерполяция в плоскости XY
Подача в направлении Z
Определение центра: при помощи I, J
G18 интерполяция в плоскости XZ
Подача в направлении Y
Опредление центра: при помощи I, К
G19 интерполяция в плоскости YZ
Подача в направлении X
Определение центра: при помощи J, К
Если центр круга не запрограммирован, то Система ЧПУ
рассчитывает центр, дающий кратчайшую дугу окружности.
Параметр
X
Конечная точка (диаметр)
Y
Конечная точка
Z
Конечная точка
I
Центр в приращениях (радиус)
J
Центр в приращениях (радиус)
K
Центр в приращениях (радиус)
R
Радиус
Q
Точка пересечения. Конечная точка, если дуга пересекает
прямую или дугу окружности (по умолчанию: 0):
0: ближняя точка пересечения
1: дальняя точка пересечения
BR
Фаска/скругление. Задает переход к следующему
элементу контура. Программируйте теоретическую
конечную точку, если вводится фаску/скругление.
Ввод отсутствует: плавный переход
BB=0: не плавный переход
BR>0: радиус скругления
BB<0: ширина фаски
BE
Коэффициент специальной подачи для фаски/скругления
(по умолчанию: 1)
Специальная подача = активная подача * BE (0 < BE <= 1)
Программирование X, Y, Z: абсолютно, в
приращениях, с самоудержанием или "?"
