HEIDENHAIN MANUALplus 620, CNC PILOT 640
75
2.3
Юниты
–
Прорезка

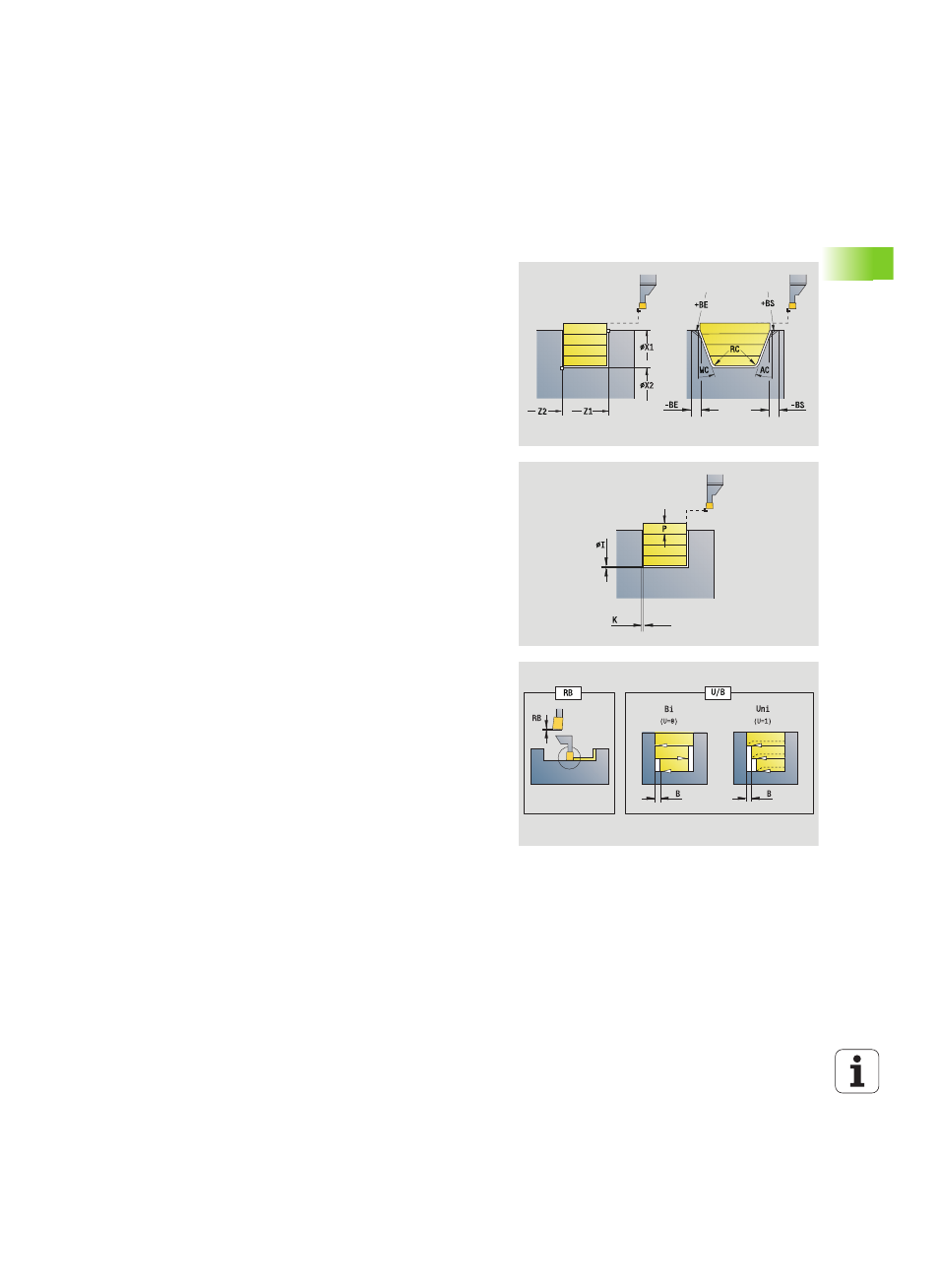

Юнит "Токарная прорезка, непосредственный
ввод контура"
Юнит производит нарезку стружки контура с описанными
параметрами аксиально/радиально. Благодаря чередующимся
движениям прорезки и черновой обработки, токарная обработка
производится с минимумом движений отвода и подачи
инструмента.
Имя юнита: G869_G80 / Цикл: G869 (см. страницу 285)
На осное данных инструмента Система ЧПУ распознает, идет
радиальная или аксиальная прорезка.
Коррекция на глубину точения RB: в зависимости от
материала, скорости подачи и т.д., режущая кромка "отклоняется"
при обработке точением. Возникающую при этом ошибку подачи
можно скорректировать, варьируя глубину заточки. Значение
устанавливается, как правило, эмпирически.
Ширина смещения B: со второго подвода обрабатываемый
промежуток при переходе от обработки точением к обработке
прорезанием уменьшается на "ширину смещения B". При каждом
следующим переходе на этой боковой поверхности производится
уменьшение на "B" - дополнительно к прежнему смещению.
Сумма "смещений" ограничивается на 80% от эффективной
ширины режущей кромки (эффективная ширина режущей кромки
= ширина режущей кромки - 2*радиус режущей кромки). Система
ЧПУ при необходимости сокращает запрограммированную
ширину смещения. Остаток материала в конце предварительного
прорезания срезается с помощью хода прорезания.
Доступ к технологической базе данных:
Тип обработки: токарная прорезка
Параметры, на которые оказывается влияние:
F, S, O, P
Формуляр контура
RI, RK
Размеры заготовки в направлениях Х и Z.
Другие параметры формы Контур: см. страницу 60
Форма Цикл
P
Максимальное врезание при предварительной обточке
I, K
Припуск в направлении Х, Z (I: диаметр)
RB
Коррекция глубины точения для чистовой обработки
B
Ширина смещения
U
Направление снятия стружки
0 (Bi): в двух направлениях (обоих направлениях)
1 (Uni): в одном направлении (в направлении контура)
Q
Протекание процесса (черновая обработка/чистовая
обработка)
0: черновая и чистовая обработка
1: только черновая обработка
2: только чистовая обработка
Другие формы: см. страницу 58
