288 DIN-программирование
4.17
Цик
л
ы
то
ч
ен
и
я
, св
яз
анные
с
ко
н
тур
ом

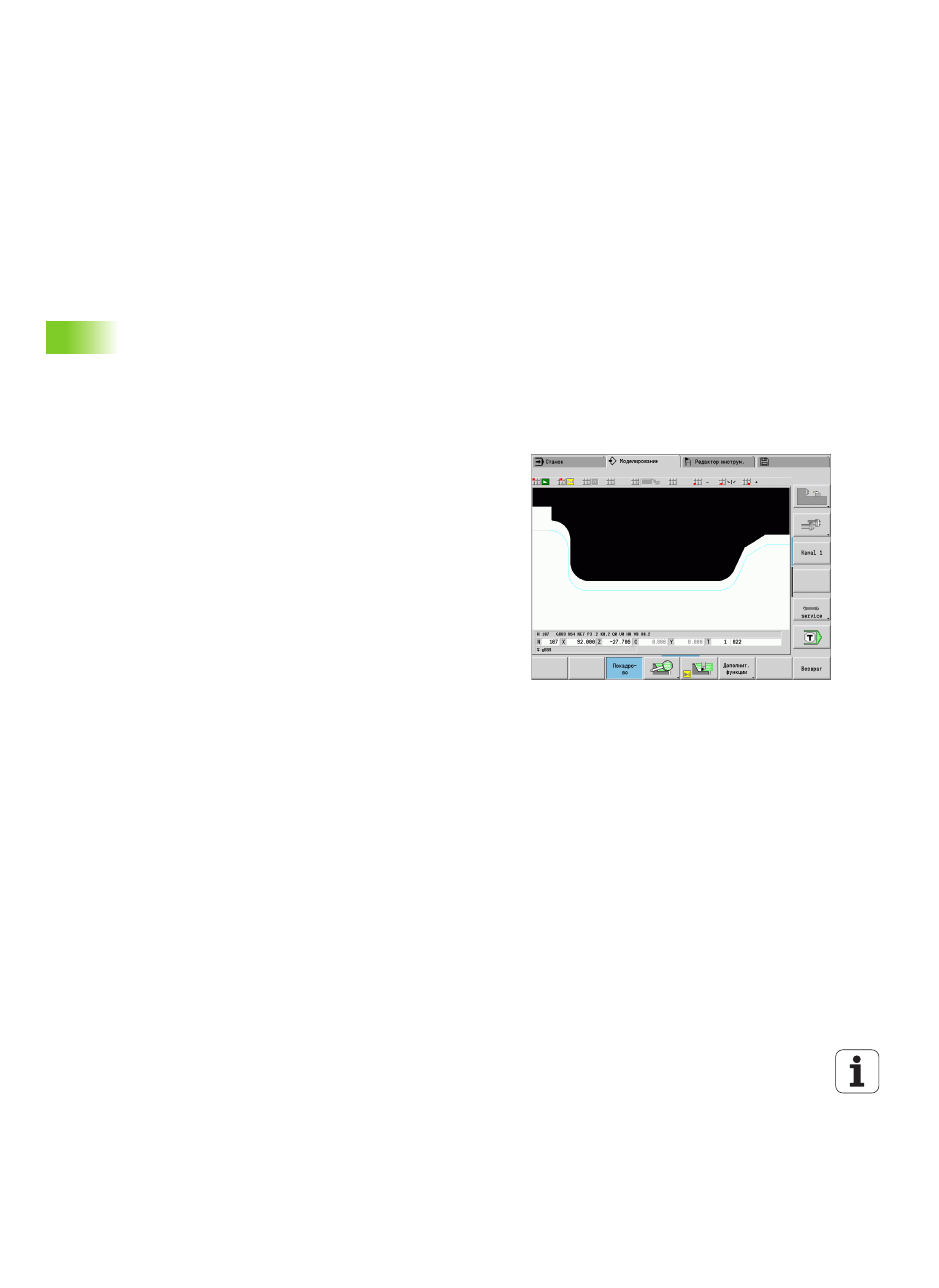

Указания по обработке:
 Переход с обработки точением на обработку резанием:
перед сменой обработки точением на обработку резанием
Система ЧПУ отводит инструмент на 0,1 мм назад. Этим
достигается восстановление прямого положения "опрокинутой"
режущей кромки для обработки прорезанием. Это происходит
независимо от "ширины смещения В".
 Внутренние скругления и фаски: в зависимости от ширины
прорези и радиусов скругления перед обработкой закругления
производятся несколько ходов прорезания, чтобы избежать
"текущего перехода" от обработки прорезанием к обработке
точением. Это предотвращает повреждение инструмента.
 Кромки: свободные кромки срезаются с помощью обработки
резанием. Это предотвращает появление "висящих колец".
Ход цикла (при Q=0 или 1)
1 Расчет зоны снятия стружки и распределение срезов.
2 Добавление подачи от точки старта для первого среза с
учетом безопасного расстояния.
 Радиальное врезание: сначала направление Z, затем X
 Аксиальное врезание: сначала направление X, затем Z
3 Резание (обработка прорезанием).
4 Снятие стружки перпендикулярно направлению прорезания
(обработка точением).
5 Повторяется 3...4 раза, пока не будет обработана зона снятия
стружки.
6 Повторяется при необходимости 2...5 раз, пока не будет
обработана область нарезания стружки.
7 Если Q=0: выполняется чистовая обработка контура
