G845 (ось Y) – фрезерование

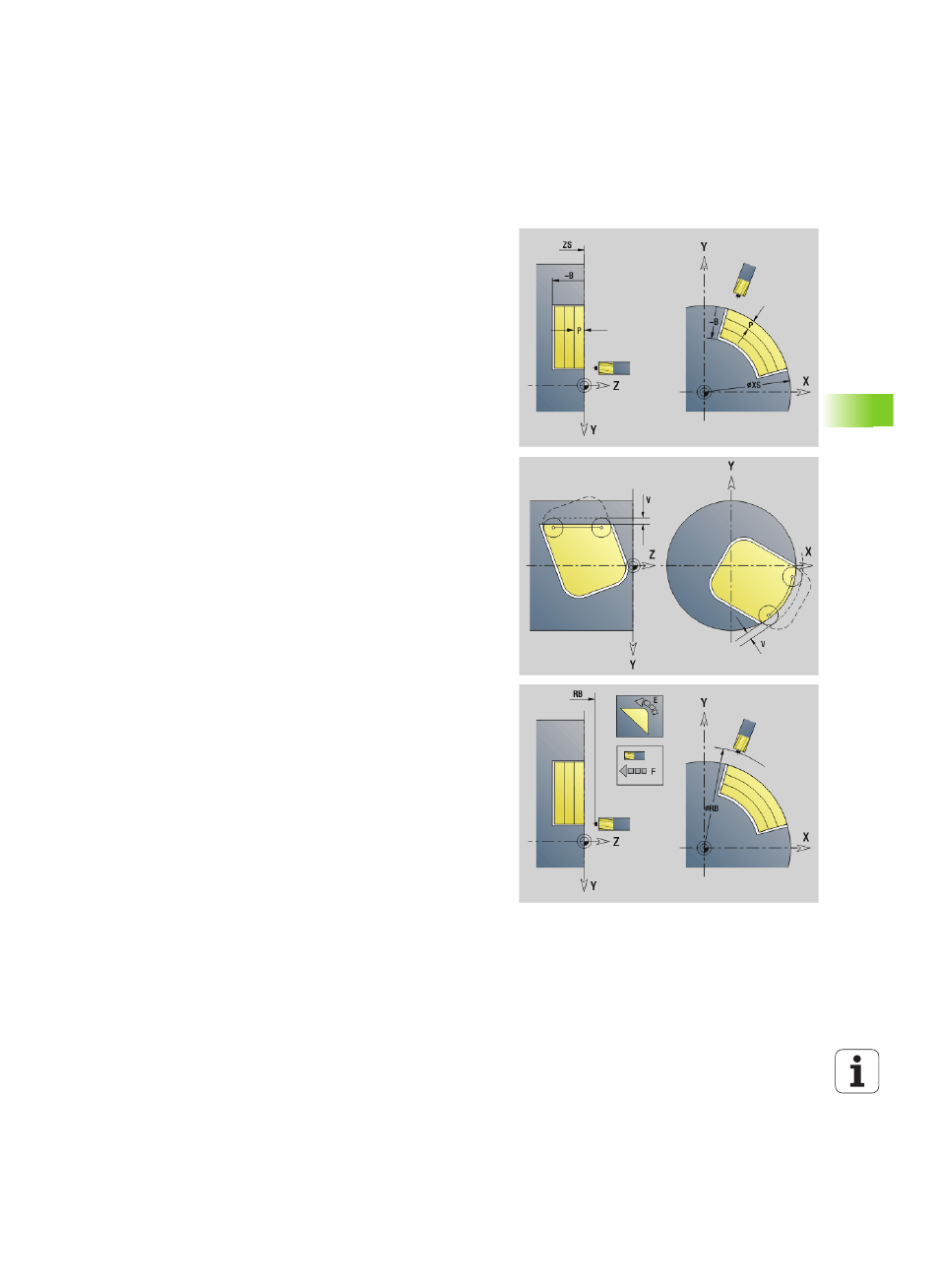

На направление фрезерования можно повлиять при помощи
параметров "Направление фрезерования H", "Направление
обработки Q" и направления вращения фрезы (см. таблицу G845
в руководстве пользователя). Программируйте только
приведенные в следующей таблице параметры.
Смотри также:
G845 – Основы: Страница 531
G845 – определение положений предварительного сверления:
Параметры фрезерования
ID
Контур фрезерования – имя контура фрезерования
NS
Номер стартового кадра контура
Фигуры: номер кадра фигуры
Свободный замкнутый контур: элемент контура (не
стартовая точка)
B
Глубина фрезерования (по умолчанию: глубина из
описания контура)
P
Максимальная подача на врезание (по умолчанию:
фрезеровка с одной подачей на врезание)
XS
Верхний предел фрезерования плоскости YZ (заменяет
отсчетную плоскость из описания контура)
ZS
Верхняя грань фрезерования плоскости XY (заменяет
отсчетную плоскость из описания контура)
I
Припуск в направлении Х (радиус)
K
Припуск в направлении Z
U
(Минимальный) коэффициент перекрытия. Устанавливает
перекрытие траекторий фрезерования (по умолчанию:
0,5).
Перекрытие = U*Диаметр фрезы
V
Коэффициент перекрытия (по умолчанию: 0,5. Определяет
значение, на которое фреза превосходит внешний радиус).
0: полностью выполнено фрезерование по
определенной траектории
0<V<=1: переполнение = V*диаметр фрезы
H
Направление фрезерования (по умолчанию: 0)
0: встречное движение
1: попутное движение
F
Подача для врезания на глубину (по умолчанию: активная
подача)
E
Уменьшенная подача для круглых элементов (по
умолчанию: активная подача)
RB
Плоскость возврата (по умолчанию: назад в исходное
положение)
Плоскость XY: позиция отвода в направлении Z
Плоскость YZ: позиция отвода в направлении X
(диаметральный размер)
