HEIDENHAIN MANUALplus 620, CNC PILOT 640 281
4.17
Цик
л
ы
то
ч
ен
и
я
, св
яз
анные
с
ко
н
тур
ом
На основе данных инструмента Система ЧПУ распознает,
предстоит внешняя или внутренняя обработка.
Параметр
B
Расчет контура
 0: автоматически
 1: инструмент слева (G41)
 2: инструмент справа (G42)

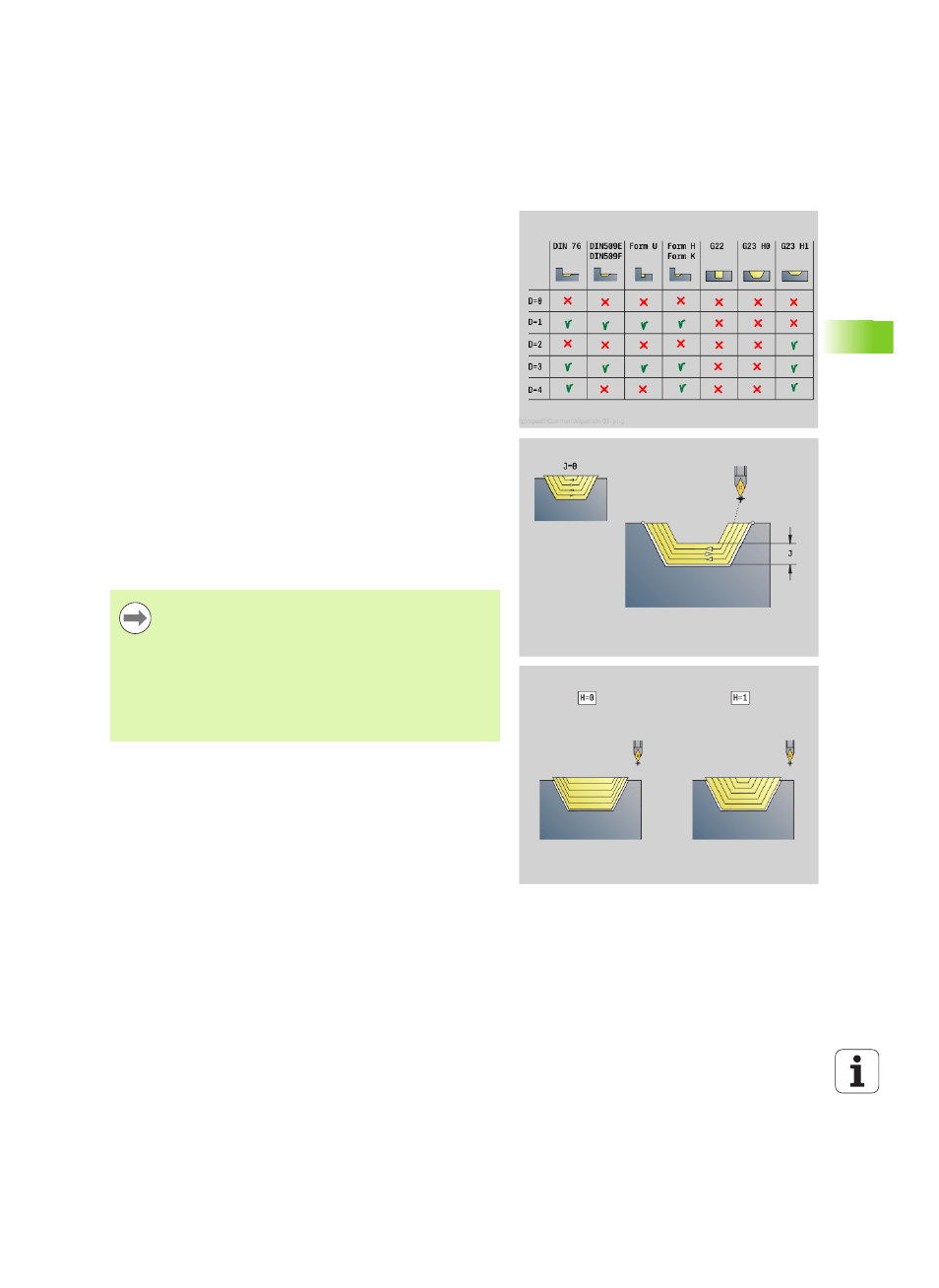

D Скрытие элементов (см. рисунок)
J Припуск заготовки (радиус) – активен только, если
заготовка не определена.
H Параллельно контуру – тип линий резания:
 0: постоянная глубина резания
 1: линии резания на одинаковом расстоянии
XA, ZA Начальная точка заготовки (действует только тогда,
когда заготовка не запрограммирована):
 XA, ZA не запрограммированы: контур заготовки
рассчитывается из позиции инструмента и ICP-
контура.
 XA, ZA запрограммированы: задание угловой точки
заготовки.
 Проводится коррекция радиуса режущей кромки.
 G57-припуск "увеличивает" контур (в том числе и
внутренние контуры).
 G58-припуск
 >0: "увеличивает" контур
 <0: не вычисляется
 G57-/G58-припуски после окончания цикла
удаляются.
Ход цикла
1 Расчет зоны снятия стружки и распределение срезов.
2 Добавление подачи от точки старта для первого среза с
учетом безопасного расстояния.
3 Черновое резание.
4 Подача на врезание для следующего среза и черновой срез в
противоположном направлении.
5 Повторяется 3...4 раза, пока не будет обработана зона снятия
стружки.
6 Повторяется при необходимости 2...5 раз, пока не будет
обработана область нарезания стружки.
7 Перемещается так, как запрограммировано в "Q", свободно.
