HEIDENHAIN MANUALplus 620, CNC PILOT 640
507
6.2
Конт
ур
ы
в
пл
о
ск
о
сти
XY

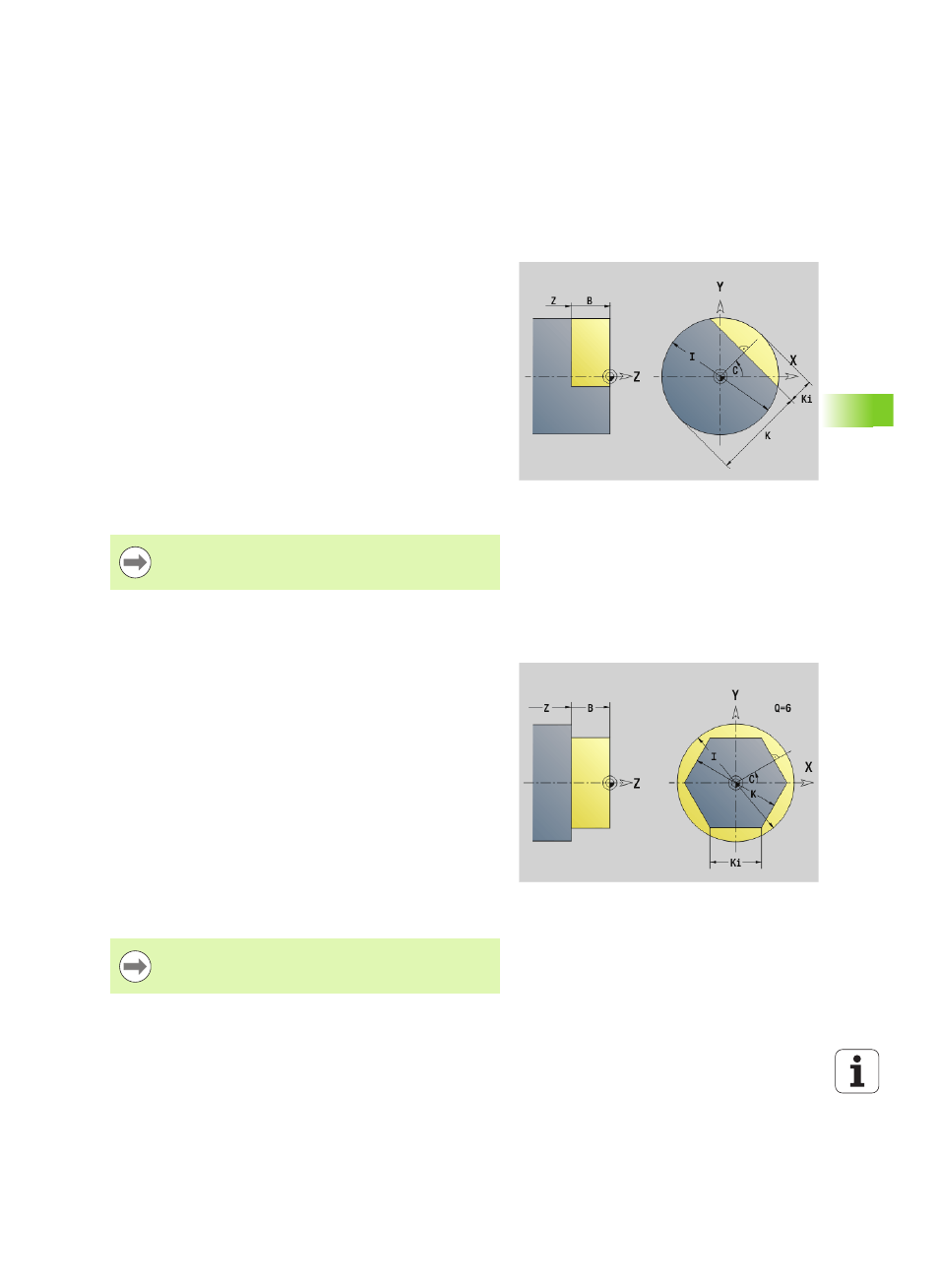

Отдельная поверхность в плоскости XY G376-
Geo
G376 задает поверхность в плоскости XY.
Поверхности многогранника в плоскости XY
G477-Geo
G477 определяет поверхности многогранника в плоскости XY.
Параметр
Z
Отсчетная грань (по умолчанию: "Z" из идентификатора
раздела
K
Остаточная толщина
Ki
Глубина
B
Ширина (привязка: отсчетная грань Z)
B<0: поверхность в отрицательном направлении Z
B>0: поверхность в положительном направлении Z
I
Диаметр ограничения (для ограничения резания и как
привязка для K/Ki)
Значение не введено: "Х" из идентификатора раздела
"I" больше "X" из идентификатора раздела
C
Угол положения перпендикуляра к плоскости (по
умолчанию: "С" из секционного кода)
Символ "Ширина В" обрабатывается независимо от
того, находится плоскость на торцовой или обратной
стороне.
Параметр
Z
Отсчетная грань (по умолчанию: "Z" из идентификатора
раздела
K
Размер под ключ (внутренний диаметр окружности)
Ki
Длина грани
B
Ширина (привязка: отсчетная грань Z)
B<0: поверхность в отрицательном направлении Z
B>0: поверхность в положительном направлении Z
C
Угол положения перпендикуляра к плоскости (по
умолчанию: "С" из секционного кода)
Q
Количество поверхностей (Q >= 2)
I
Диаметр ограничения (для ограничения резания)
нет данных: "Х" из идентификатора раздела
"I" больше "X" из идентификатора раздела
Символ "Ширина В" обрабатывается независимо от
того, находится плоскость на торцовой или обратной
стороне.
