Юнит "снятие грата на боковой поверхности – Инструкция по эксплуатации HEIDENHAIN SW 54843x-02 DIN Programming
Страница 156
156
Юниты smart.Turn
2.10
Юниты
–
Фрез
еров
ание
на
бок
о
в
о
й
пов
ер
хно
сти

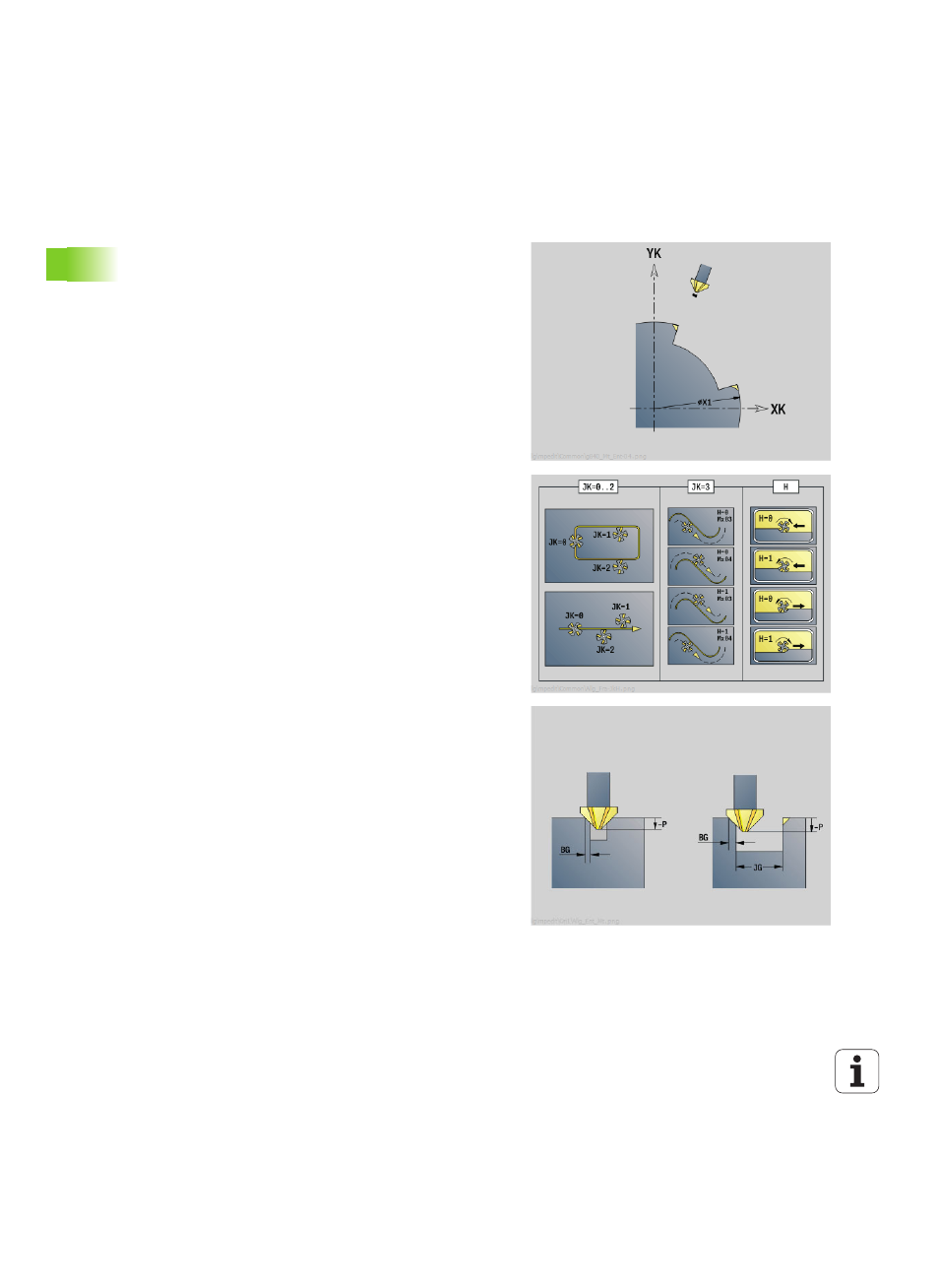

Юнит "Снятие грата на боковой поверхности"
Юнит удаляет грат с контура, заданного с помощью ICP, на
торцевой поверхности.
Имя юнита: G840_ENT_C_MANT / Цикл: G840 (см. страницу 366)
Доступ к технологической базе данных:
Тип обработки: снятие грата
Параметры, на которые оказывается влияние:
F, S
Форма Контур
FK
NS
Номер стартового кадра контура
NE
Номер кадра конца контура
X1
Верхняя грань фрезерования (диаметр)
Форма Цикл
JK
Место фрезерования
JK=0: на контуре
JK=1, замкнутый контур: в пределах контура
JK=1, незамкнутый контур: слева от контура
JK=2, замкнутый контур: вне контура
JK=2, незамкнутый контур: справа от контура
JK=3: в зависимости от H и MD
H
Направление хода фрезы
0: встречное движение
1: попутное движение
BG
Ширина фаски
JG
Диаметр предварительной обработки.
P
Глубина врезания (вводится как отрицательное
значение)
K
Припуск параллельно контуру
R
Радиус подвода
FZ
Подача на врезание
E
Уменьшенная подача
RB
Плоскость возврата
Другие формы: см. страницу 58
