HEIDENHAIN MANUALplus 620, CNC PILOT 640 349
4.26
Цик
л
ы
фрез
еров
ания
Линейная канавка на боковой поверхности
G792
G792 фрезерует канавку от актуальной позиции инструмента к
конечной точке. Ширина канавки соответствует диаметру фрезы.
Нет перерасчета припуска.

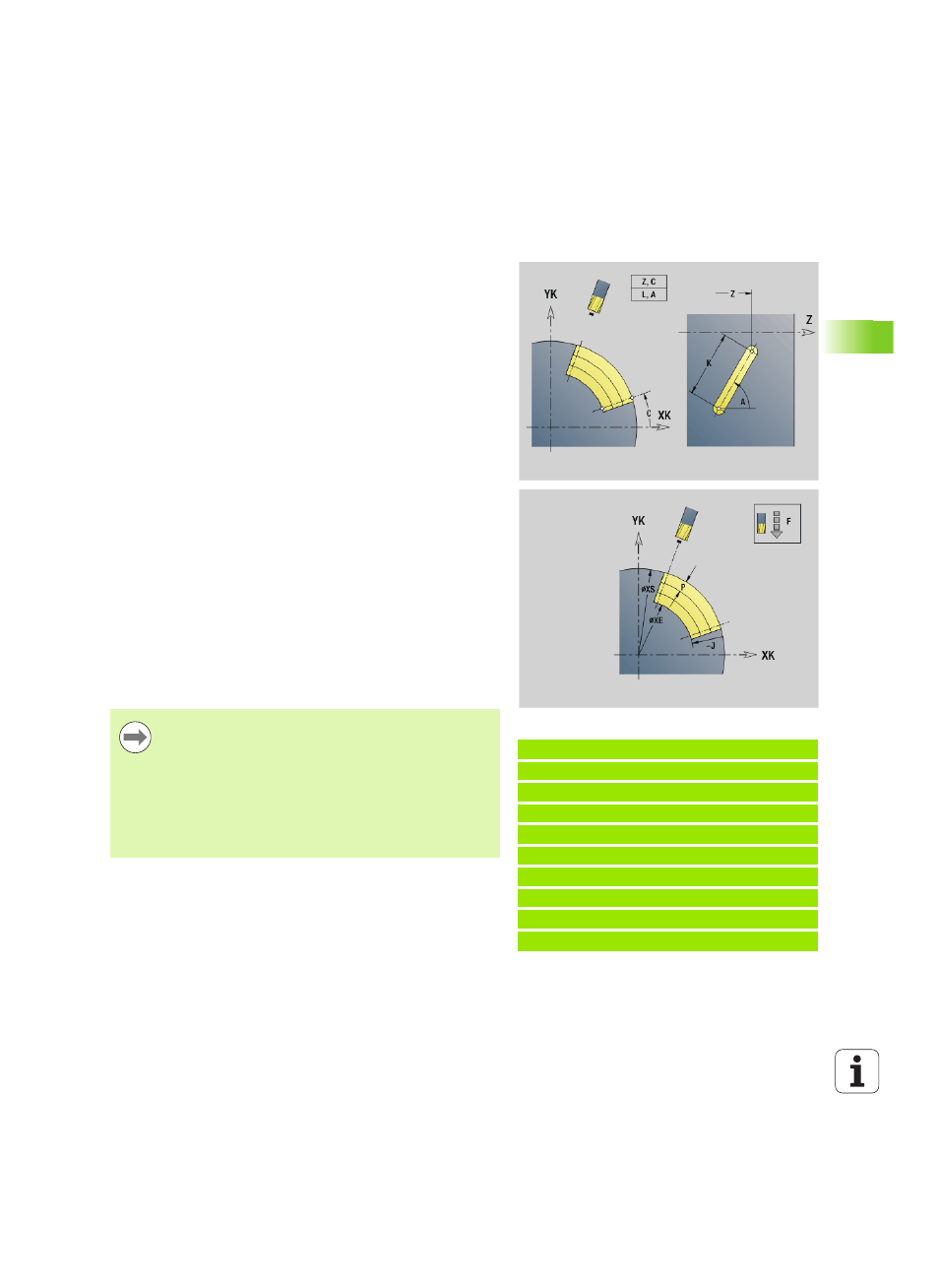

Комбинации параметров при определении конечной точки: см.
рисунок
Комбинации параметров при определении плоскости
фрезерования:
 Дно фрезерования ХE, верхняя грань фрезерования ХS
 Дно фрезерования ХE, глубина фрезерования J
 Верхняя грань фрезер ХS, глубина фрезерования J
 Дно фрезерования XE
Пример: G792
%792.NC
[G792]
N1 T8 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z5
N5 G0 X102 Z-30
N6 G792 K25 A45 XE97 J3 P2 F0.15
N7 M15
КОНЕЦ
Параметр
Z
Конечная точка канавки
C Конечный угол Конечный угол канавки (привязка: см.
вспомогательный рисунок)
K Длина канавки привязана к центру фрезы
A Угол канавки (привязка: см. вспомогательный рисунок)
XE Дно фрезерования
XS Верхняя грань фрезерования
J Глубина фрезерования
 J>0: направление подачи –X
 J<0: направление подачи +X
P Максимальная подача на врезание (по умолчанию: общая
глубина в одном направлении подачи)
F Подача на врезание (по умолчанию: активная подача)
 Переместите шпиндель перед вызовом G792 на
желаемую угловую позицию.
 Если вы используете систему позиционирования
шпинделя (не ось C), то выполняется радиальная
канавка, параллельно оси Z.
 Если J или ХS заданы, цикл подает на врезание по Х
на безопасное расстояние, а затем фрезерует
канавку. Если J и ХS не заданы, цикл фрезерует с
действующей позиции инструмента.
