HEIDENHAIN MANUALplus 620, CNC PILOT 640 219
4.4
Эл
ем
ен
ты
фо
рм
ы
ко
н
тур
а
то
ч
е
н
и
я

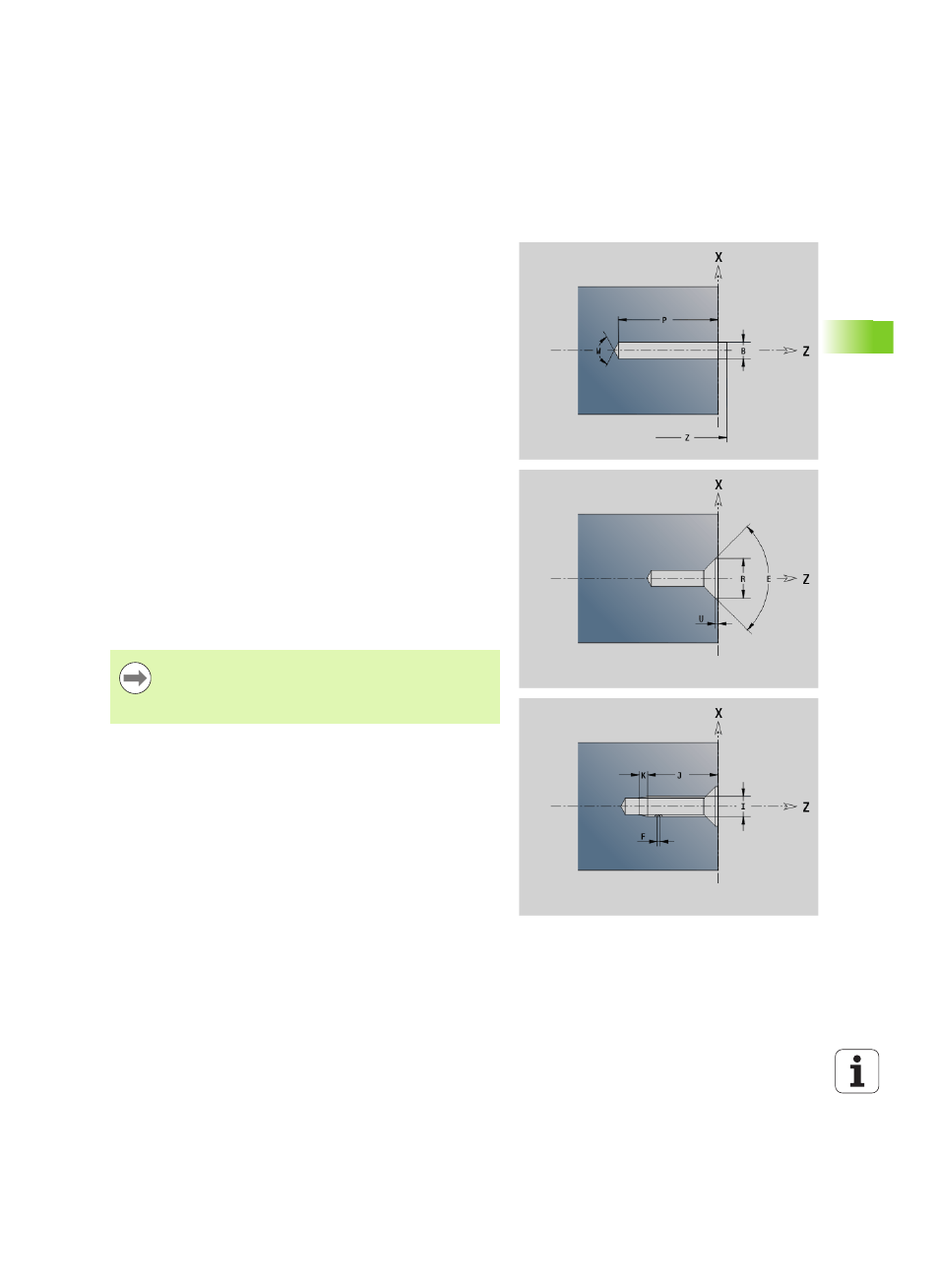

Сверление (центрическое) G49–Geo
G49 задает отдельное отверстие с зенкованием и резьбой в
центре вращения (торцовая или задняя сторона). G49-отверстие
является не частью контура, а элементом формы.
Параметр
Z
Позиция начала отверстия (опорная точка)
B Диаметр отверстия
P Глубина отверстия (без острия сверла)
W Угол при вершине (по умолчанию: 180°)
R Диаметр зенкования
U Глубина зенкования
E Угол зенкования
I Диаметр резьбы
J Глубина резьбы
K Надрезание резьбы
F Шаг резьбы
V Левая или правая резьба (по умолчанию: 0)
 0: правая резьба
 1: левая резьба
A Угол, соответствует положению отверстия (по
умолчанию: 0)
 A=0°: торцовая сторона
 A=180°: задняя сторона
O Диаметр центрирования
 Программируйте G49 в разделе ГОТОВАЯ ДЕТАЛЬ,
а не в ВСПОМОГАТЕЛЬНОМ КОНТУРЕ,
ТОРЦЕВОЙ или ЗАДНЕЙ СТОРОНЕ.
 Выполняйте сверление G49 с помощью G71..G74.
