216 DIN-программирование
4.4
Эл
ем
ен
ты
фо
рм
ы
ко
н
тур
а
то
ч
е
н
и
я

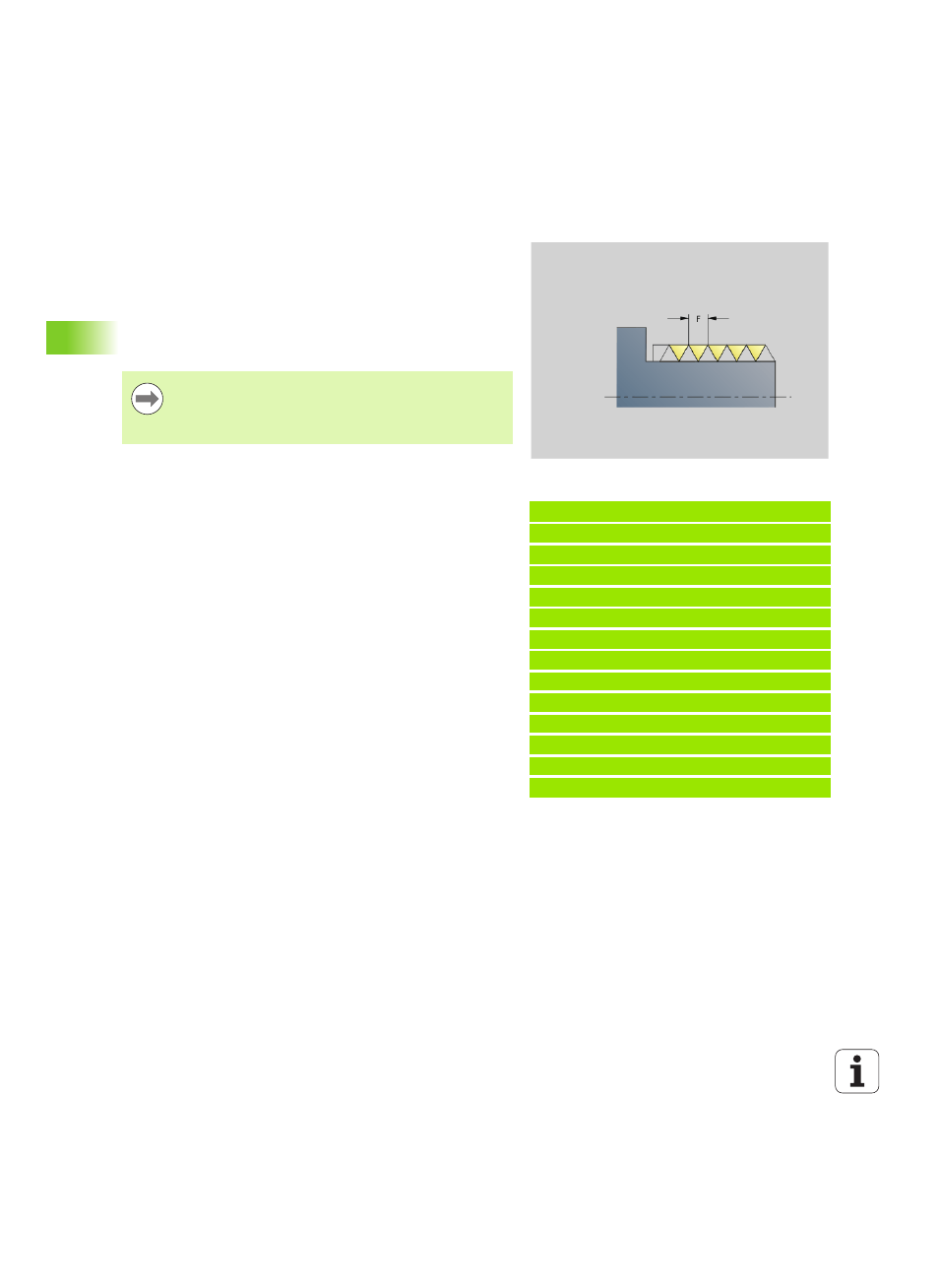

Резьба (стандарт) G34–Geo
G34 задает простую или сопряженную наружную или внутреннюю
резьбу (метрическая ISO мелкая резьба DIN 13 ряд 1). Система
ЧПУ рассчитывает все необходимые значения.
Сцепление резьбы между собой происходит через
программирование нескольких кадров G1/G34.
Пример: G34
. . .
ГОТОВАЯ ДЕТАЛЬ
N1 G0 X0 Z0
N2 G1 X20 BR-2
N3 G1 Z-30
N4 G34 [метрическая ISO]
N5 G25 H7 I1.7 K7
N6 G1 X30 BR-1,5
N7 G1 Z-40
N8 G34 F1.5 [метрическая ISO мелкая резьба]
N9 G25 H7 I1.5 K4
N10 G1 X40
N11 G1 Z-60
. . .
Параметр
F
Шаг резьбы (по умолчанию: шаг из таблицы норм)
 Перед G34 или в NC-кадре с G34 в качестве
элемента привязки программируется линейный
элемент контура.
 Обработайте резьбу с помощью G31.
