2.2 Юниты – Черновая обработка
Юнит "Продольная черновая обработка ICP"
Юнит производит обработку резанием, описанного в разделе
ГОТОВАЯ ДЕТАЛЬ контура "NS после NE". Если в FK задан
вспомогательный контур, то используется он.
Имя юнита: G810_ICP / Цикл: G810 (см. страницу 271)
Доступ к технологической базе данных:
Тип обработки: черновая обработка
Параметры, на которые оказывается влияние:
F, S, E, P
Формуляр контура см. страницу 60
Форма Цикл
I, K
Припуск в направлении Х, Z (I: диаметр)
P
Максимальное врезание
E
Поведение при врезании
E=0: не обрабатывать ниспадающие контуры
E>0: подача врезания при обработке ниспадающих
элементов контура. Обрабатываются нисходящие
элементы контура.
Ввод отсутствует: подача врезания уменьшается при
обработке нисходящих элементов контура –
максимум 50%. Обрабатываются нисходящие
элементы контура.
SX, SZ
Ограничение резания (SX: диаметр) – (по умолчанию:
ограничение резания отсутствует)
A
Угол подвода (привязка: Z-ось) – (по умолчанию:
параллельно оси Z)
W
Угол отдвода (привязка: Z-ось) – (по умолчанию:
перпендикулярно оси Z)
Q
Отвод в конце цикла
0: назад к точке старта (сначала направление X,
затем Z)
1: позиционирование перед готовым контуром
2: поднятие на безопасное расстояние и остановка
H
Сглаживание контура
0: после каждого прохода вдоль контура (в пределах
диапазона подачи)
1: сглаживание контура после последнего прохода
(по всему контуру); отвод под 45°
2: без сглаживания контура; отвод под 45°
D

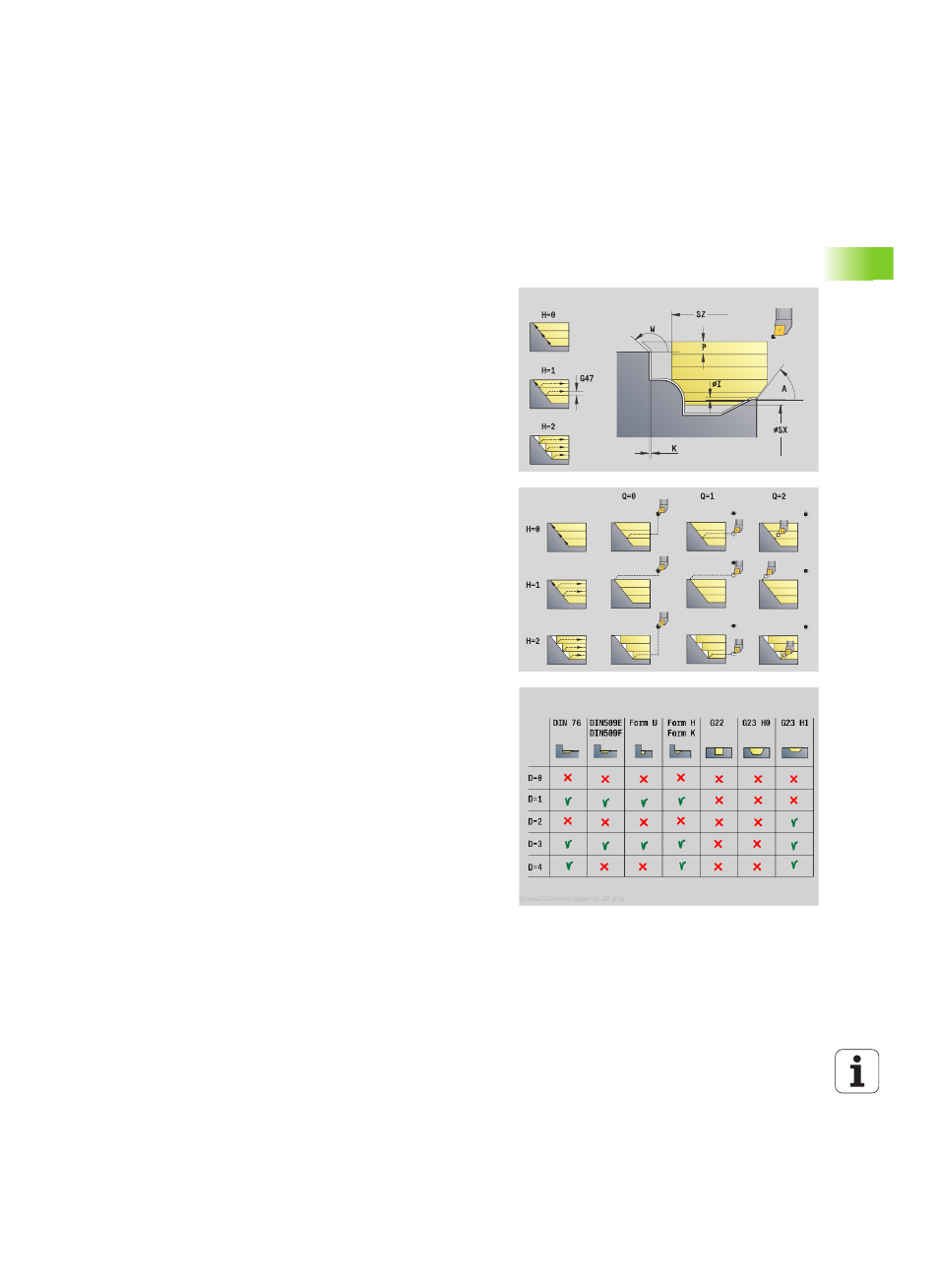

Скрытие элементов (см. рисунок)
O
Скрытие поднутрения:
0: Обрабатывать поднутрение
1: Не обрабатывать поднутрение
Другие формы: см. страницу 58
