154 Юниты smart.Turn
2.10
Юниты
–
Фрез
еров
ание
на
бок
о
в
о
й
пов
ер
хно
сти

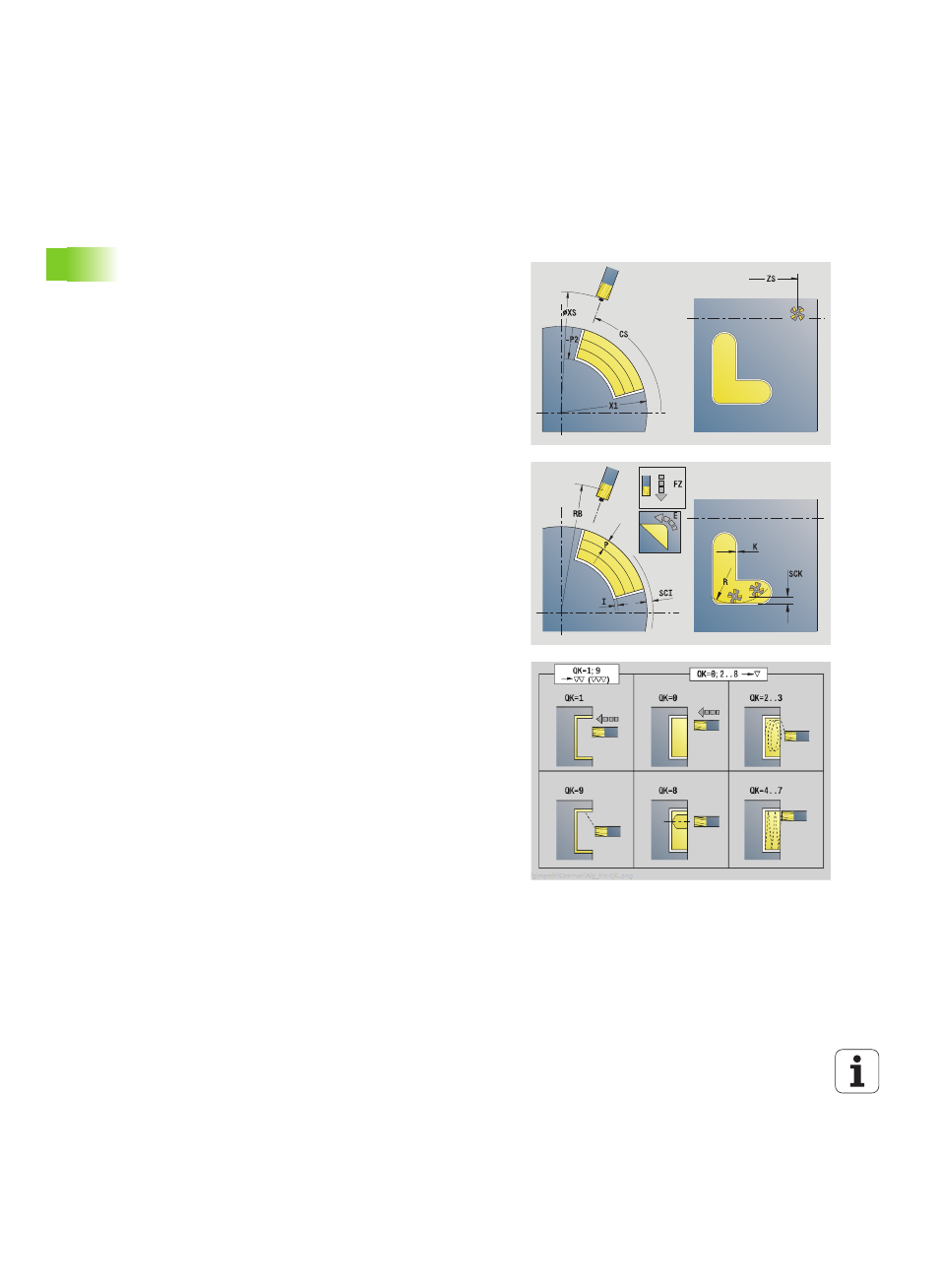

Юнит "Фрезерование карманов ICP на
боковой поверхности"
Блок фрезерует определенный Q карман. Выберите в QK тип
обработки (черновая/чистовая обработка), а также стратегию
врезания.
Имя юнита: G845_Tas_C_Mant / Циклы: G845 (см. страницу 371);
G846 (см. страницу 376)
Доступ к технологической базе данных:
 Тип обработки: фрезерование
 Параметры, на которые оказывается влияние:
F, S, FZ, P
Форма Контур
FK
см. страницу 60
NS Номер стартового кадра контура
NE Номер кадра конца контура
X1 Верхняя грань фрезерования (диаметр)
P2 Глубина контура
NF Маркер позиции (только если QK=8)
Форма Цикл
QK
Тип обработки и стратегия врезания
 0: черновая обработка
 1: чистовая обработка
 2: черновая обработка по спирали ручная
 3: черновая обработка по спирали, автоматическая
 4: черновая обработка маятниковым движением,
линейная, ручная
 5: черновая обработка маятниковым движением,
линейная, автоматическая
 6: черновая обработка маятниковым движением,
круговая, ручная
 7: черновая обработка маятниковым движением,
круговая, автоматическая
 8: черновая обработка, врезание в позиции
предварительного сверления
 9: Чистовая обработка, 3D кривая подвода
JT Направление прогона
 0: изнутри наружу
 1: снаружи внутрь
H Направление хода фрезы
 0: встречное движение
 1: попутное движение
P Максимальное врезание
I Припуск в направлении врезания
K Припуск параллельно контуру
FZ Коэффициент подачи
E Уменьшенная подача
R Радиус подхода
WB Длина врезания
EW Угол врезания
U Коэффициент перекрытия (по умолчанию: 0,5)
RB Плоскость возврата (диаметр)
Другие формы: см. страницу 58
