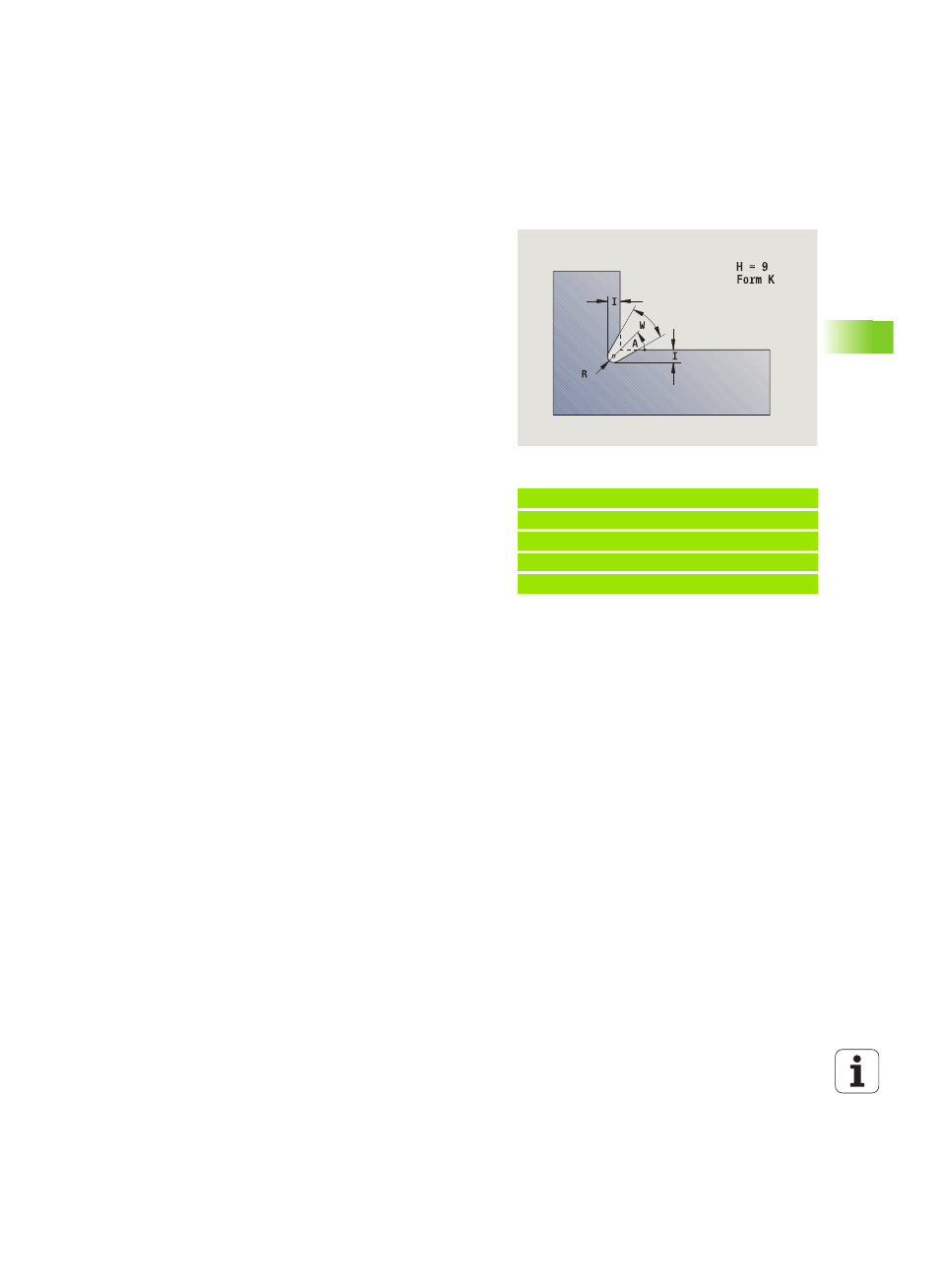

Выточка формы K (H=9)
Пример: Вызов G25-Geo форма К
. . .
N.. G1 Z-15 [продольный элемент]
N.. G25 H9 I1 R0.8 W40 [форма K]
N.. G1 X20 [торцовой элемент]
. . .
Параметр
H
Выточка формы K: H=9
I Глубина выточки
R Радиус выточки - не введен: круговой элемент не
изготавливается
W Угол выточки
A Угол к продольной оси (по умолчанию: 45°)
BE, BF, BD, BP и BH (см. "Атрибуты обработки для элементов
формы" на странице 200)
