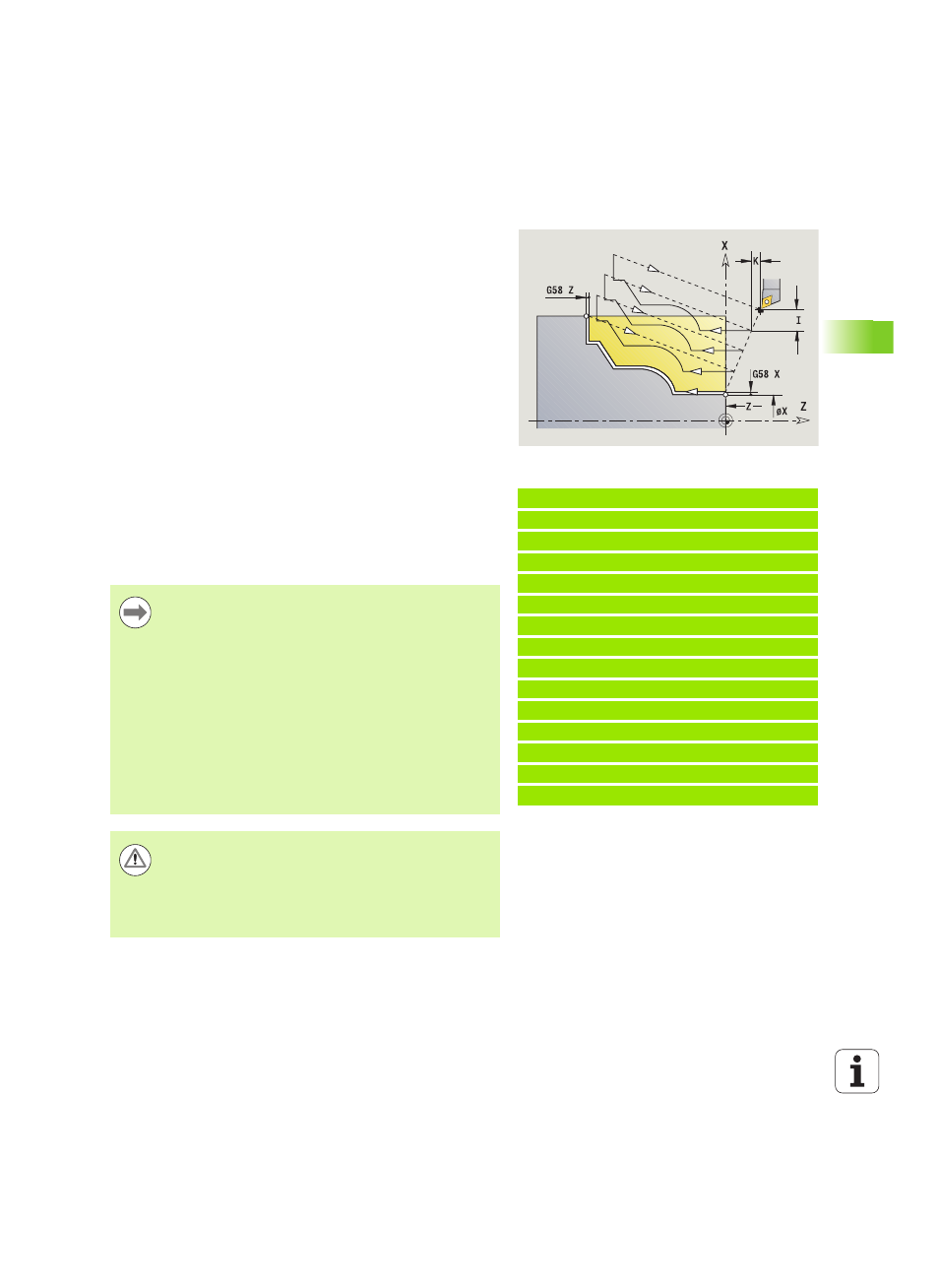

Цикл повторения контура G83
G83 несколько раз выполняет запрограммированные далее
функции (простые перемещения или циклы без описания
контура). G80 завершает цикл обработки.
Если количество подач на врезание в направлениях X и Z
различно, то сначала работа производится с
запрограммированными значениями в обоих направлениях.
Подача на врезание устанавливается на ноль, если для одного
направления целевое значение достигнуто.
Программирование:
 G83 стоит в кадре отдельно
 G83 не должен быть вложен, а также не должен вызываться
подпрограммами.
Пример: G83
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X120 Z2
N3 G83 X80 Z0 I4 K0.3
N4 G0 X80 Z0
N5 G1 Z-15 B-1
N6 G1 X102 B2
N7 G1 Z-22
N8 G1 X90 Zi-12 B1
N9 G1 Zi-6
N10 G1 X100 A80 B-1
N11 G1 Z-47
N12 G1 X110
N13 G0 Z2
N14 G80
Параметр
X
Целевая точка контура (диаметр) – (по умолчанию:
применение последней координаты X)
Z Целевая точка контура (умолчание: применение
последней координаты Z)
I Максимальная подача на врезание в направлении X
(радиус) – (по умолчанию: 0)
K Максимальная подача на врезание в направлении Z
(по умолчанию: 0)
 Коррекция радиуса режущей кромки не
производится. КРРК можно запрограммировать
отдельно с помощью G40..G42.
 Безопасное расстояние после каждого прохода:
1 мм.
 G57-припуск
 рассчитывается с правильным знаком числа
(поэтому припуски при внутренних обработках
невозможны)
 остается действительным после конца цикла
 G58-припуск
 учитывается, если вы работаете с КРРК
 остается действительным после конца цикла
Осторожно, опасность столкновения!
После прохода инструмент возвращается назад по
диагонали, добавляя подачу для следующего реза.
При необходимости запрограммируйте
дополнительную траекторию ускоренного
перемещения во избежание столкновения.
