HEIDENHAIN MANUALplus 620, CNC PILOT 640
77
2.3
Юниты
–
Прорезка

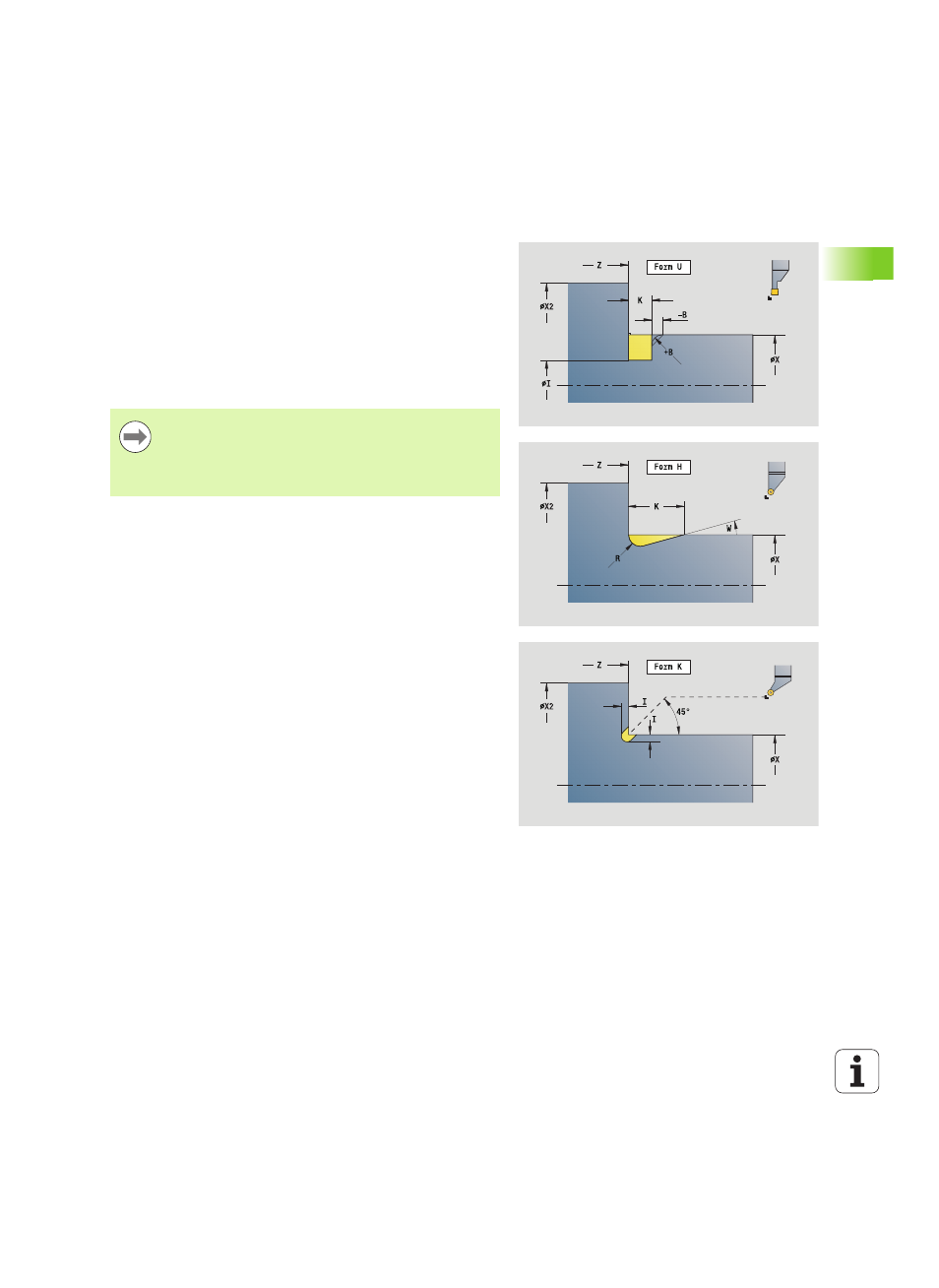

Юнит "Произвольная выточка формы Н, K, U"
Юнит выполняет в зависимости от KG одну из следующих
выточек:
В форме U: юнит выполняет выточку и обрабатывает начисто
прилежащую торцевую поверхность. Производится на выбор
фаска/скругление.
В форме H: конечная точка выточки определяется посредством
угла врезания.
В форме K: созданная форма контура зависит от используемого
инструмента, так как выполняется только один линейный
проход под углом 45°.
Имя юнита: G85x_H_K_U / Цикл: G85 (см. страницу 315)
Доступ к технологической базе данных:
Тип обработки: чистовая обработка
Параметры, на которые оказывается влияние:
F, S
Выберите вначале тип произвольной выточки KG,
затем введите значения для выбранной выточки.
Параметры с одинаковыми буквами адреса
изменяются Система ЧПУ и для других
произвольных выточек. Не изменяйте эти значения.
Форма Контур
KG
Вид произвольной выточки
Форма U: цикл G856 (см. страницу 320)
Форма H: цикл G857 (см. страницу 321)
Форма K: цикл G858 (см. страницу 322)
X1, Z1
Угловая точка контура (X: диаметр)
Выточка формы U
X2
Конечная точка торцевой поверхности (диаметр)
I
Диаметр выточки
K
Длина выточки
B
Фаска/скругление
B>0: радиус скругления
B<0: длина отрезка фаски
Выточка формы H
K
Длина выточки
R
Радиус в углу выточки
W
Угол врезания
Выточка формы K
I
Глубина выточки (радиус)
Другие формы: см. страницу 58
