HEIDENHAIN MANUALplus 620, CNC PILOT 640 87
2.5
Юниты
–
Св
ер
л
ение
по
ос
и
C

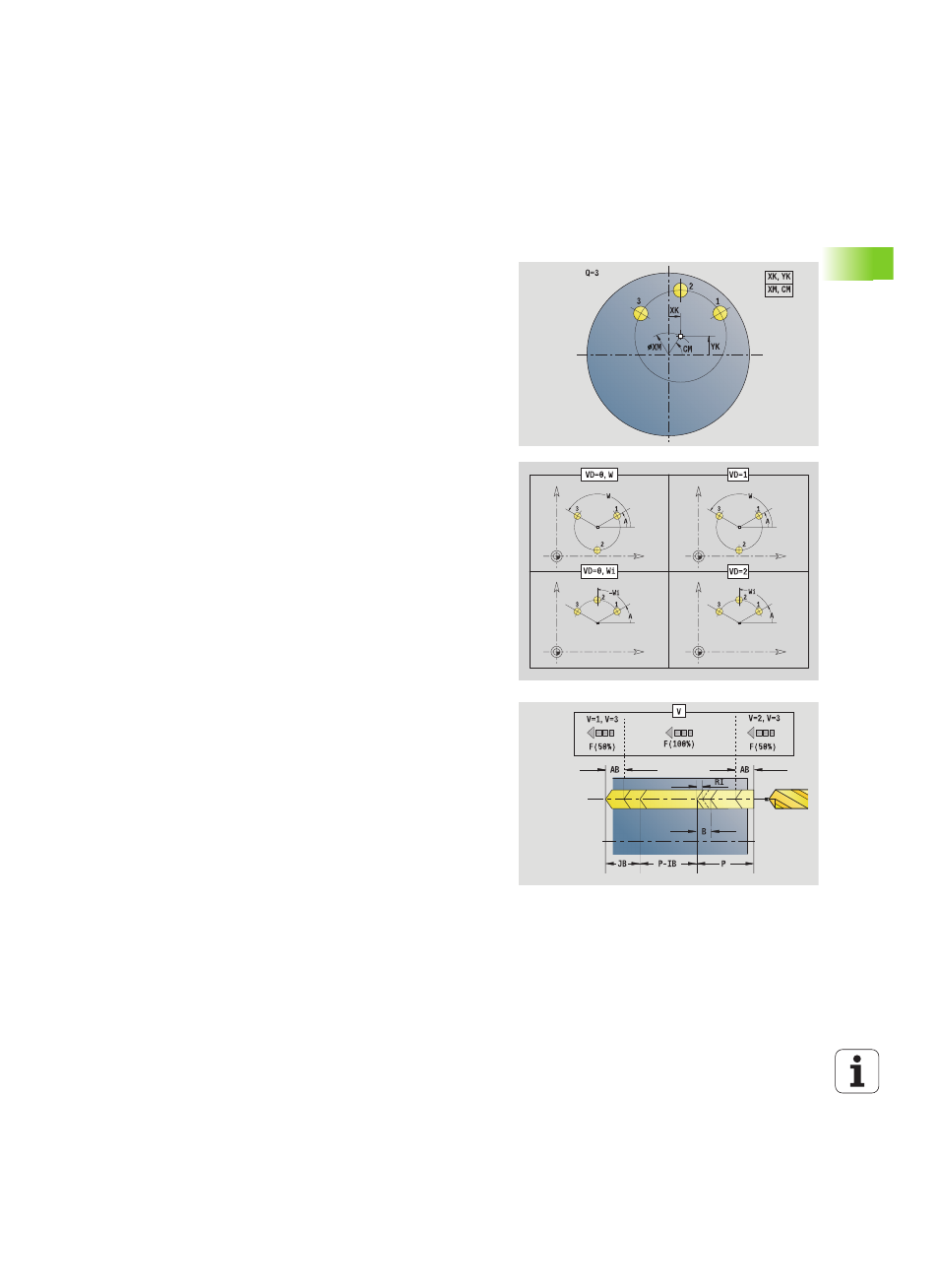

Юнит "Группа отверстий на окружности на
торце"
Юнит выполняет отверстия, расположенные на окружности, на
торцевой поверхности.
Имя юнита: G74_Cir_Stirn_C / Цикл: G74 (см. страницу 330)
Доступ к технологической базе данных:
 Тип обработки: сверление
 Параметры, на которые оказывается влияние:
F, S
Форма Шаблон
Q
Количество отверстий
XM, CM Центр полярно
XK, YK
Центр декартово
A Начальный угол
Wi Приращение угла
K Диаметр шаблона
W Конечный угол
VD Направление вращения (по умолчанию: 0)
 VD=0, без W: отверстия на всей окружности
 VD=0, с W: отверстия на более длинной дуге
окружности
 VD=0, с Wi: знак перед Wi определяет направление
(Wi<0: по часовой стрелке)
 VD=1, с W: по часовой стрелке
 VD=1, с Wi: по часовой стрелке (знак перед Wi не
имеет значения)
 VD=2, с W: против часовой стрелки
 VD=2, с Wi: против часовой стрелки (знак Wi не
имеет значения)
Форма Цикл
Z1
Стартовая точка сверления
Z2 Конечная точка сверления
E Время выдержки в конце отверстия (по умолчанию: 0)
D Возврат на
 0: ускоренном ходу
 1: подаче
V Уменьшение скорости подачи
 0: без уменьшения
 1: в конце отверстия
 2: в начале отверстия
 3: в начале и конце отверстия
AB Длина засверливания/просверливания (расстояние
для сокращения подачи)
P 1. Глубина сверления
IB Значение уменьшения глубины сверления: значение,
на которое уменьшается глубина сверления после
каждого прохода.
