344
DIN-программирование
4.25
Обрабо
тка
пов
е
р
хно
сти
обра
зу
ющей

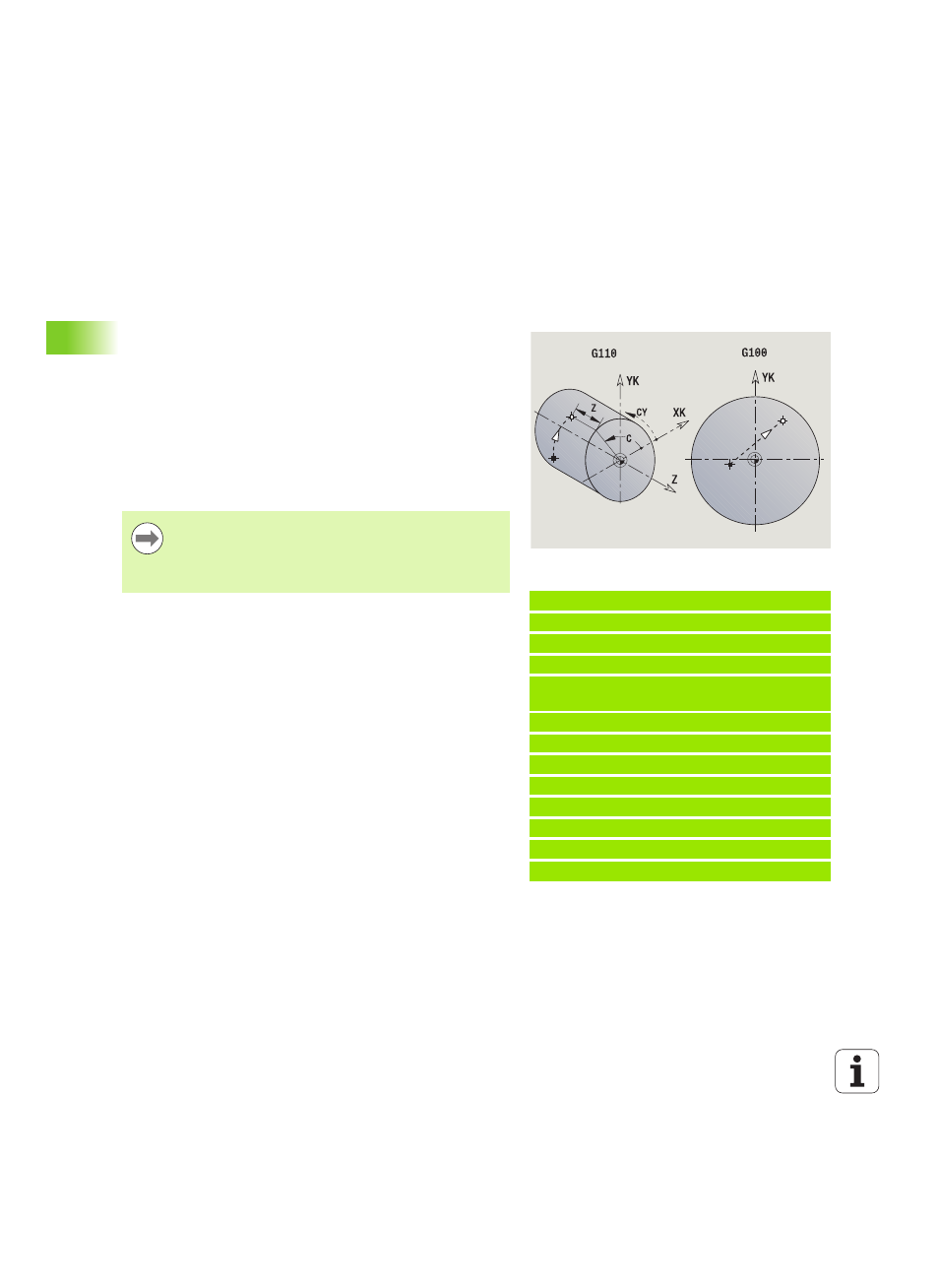

4.25 Обработка поверхности
образующей
Ускоренный ход на поверхности образующей
G110
G110 производит перемещение на ускоренном ходу по
кратчайшему пути к "конечной точке".
G110 рекомендуется для позиционирования оси C под
определенным углом (программирование: N.. G110 C...).
Пример: G110
. . .
N1 T8 G197 S1200 G195 F0.2 M104
N2 M14
N3 G120 X100
N4 G110 C0 [ускоренный ход на поверхности
образующей]
N5 G0 X110 Z5
N6 G110 Z-20 CY0
N7 G111 Z-40
N8 G113 CY39.2699 K-40 J19.635
N9 G111 Z-20
N10 G113 CY0 K-20 J19.635
N11 M15
. . .
Параметр
Z
Конечная точка
C
Конечный угол
CY
Конечная точка как размер отрезка (привязка: развертка
образующей на опорном диаметре G120)
X
Конечная точка (диаметр)
Программирование:
Z, C, CY: абсолютно, в приращениях или с
самоудержанием
Запрограммируйте Z–C или Z–CY
