HEIDENHAIN MANUALplus 620, CNC PILOT 640
383
4.29
Др
угие
ф
ункции
G
4.29 Другие функции G

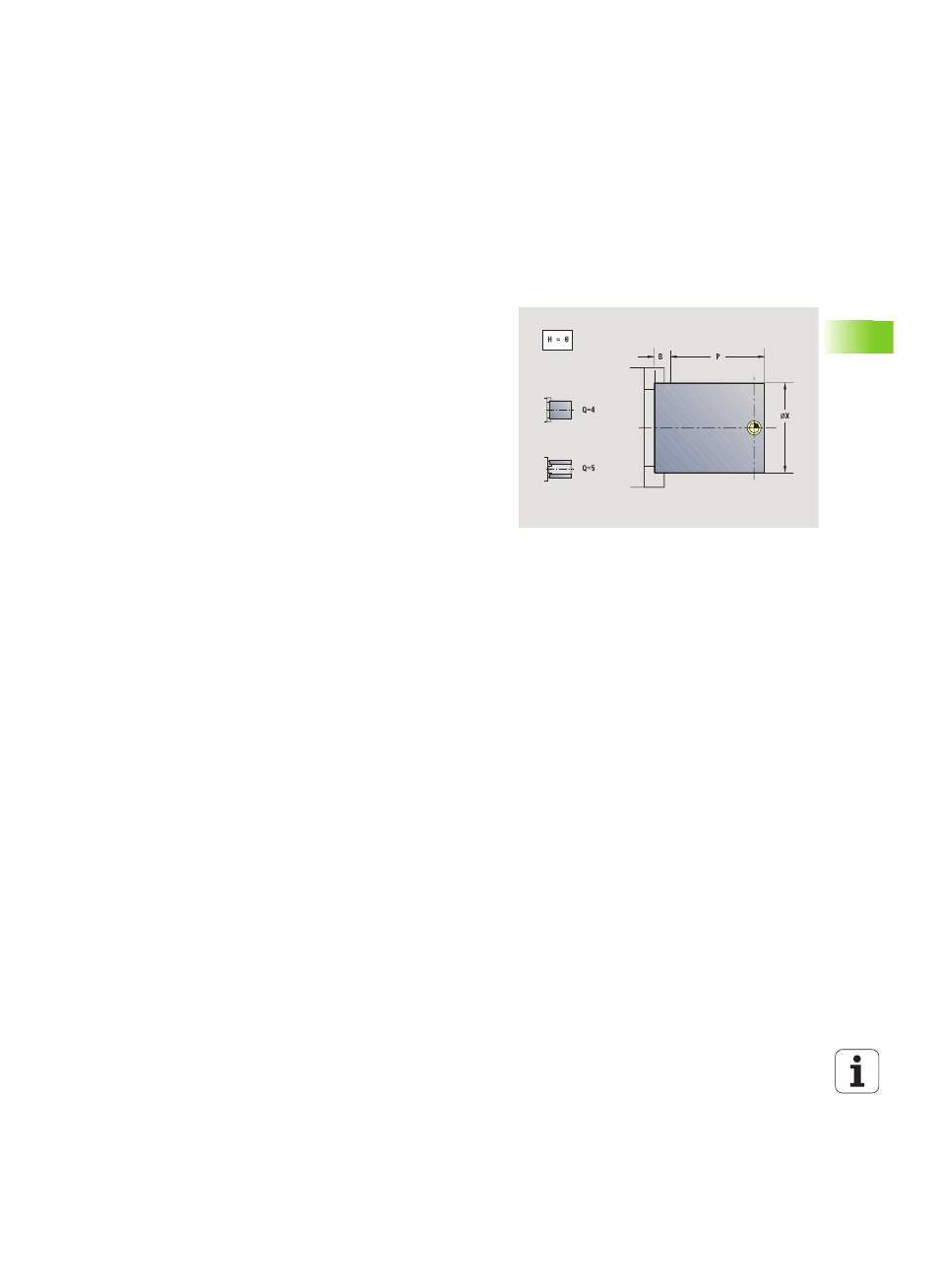

Зажимные устройства в режиме
моделирования G65
G65 обозначает зажимные устройства в графике моделирования.
Контур заготовки G67 (для графики)
G67 показывает "вспомогательную заготовку" в режиме
моделирования.
Время выдержки G4
При G4 Система ЧПУ ждет время "F", а затем выполняет
следующий кадр программы. Если G4 программируется с
траекторией перемещения в одном кадре, то время выдержки
действует после окончания траектории перемещения.
Точная остановка G7
G7 включает "точную остановку" с самоудержанием. При "точной
остановке" Система ЧПУ запускает следующий кадр, если
"Положение окна погрешности" достигло конечной точки. Окно
погрешности представляет собой параметр конфигурации
("ParameterSets PX(PZ)/CfgControllerTol/posTolerance").
"Точная остановка" действует на отдельные траектории и циклы.
NC-кадр, в котором запрограммирован G7, выполняется уже с
"точной остановкой".
Параметр
H
Номер зажимного устройства (программируйте всегда
H=0)
D
Номер шпинделя – не вводится
X
Диаметр заготовки
Z
Начальная точка – не вводится
Q
Форма зажима
4: внешний зажим
5: внутренний зажим
B
Зажимная длина (В+Р = длине заготовки)
P
Длина вне закрепления
V
Удаление зажимного устройства
Параметр
ID
Идентификационный номер вспомогательной заготовки
NS
Номер кадра контура
Параметр
F
Время выдержки [сек] (0 < F <= 999)
