348 DIN-программирование
4.26
Цик
л
ы
фрез
еров
ания
Линейная канавка на торцовой поверхности
G791
G791 фрезерует канавку от актуальной позиции инструмента к
конечной точке. Ширина канавки соответствует диаметру фрезы.
Нет перерасчета припуска.

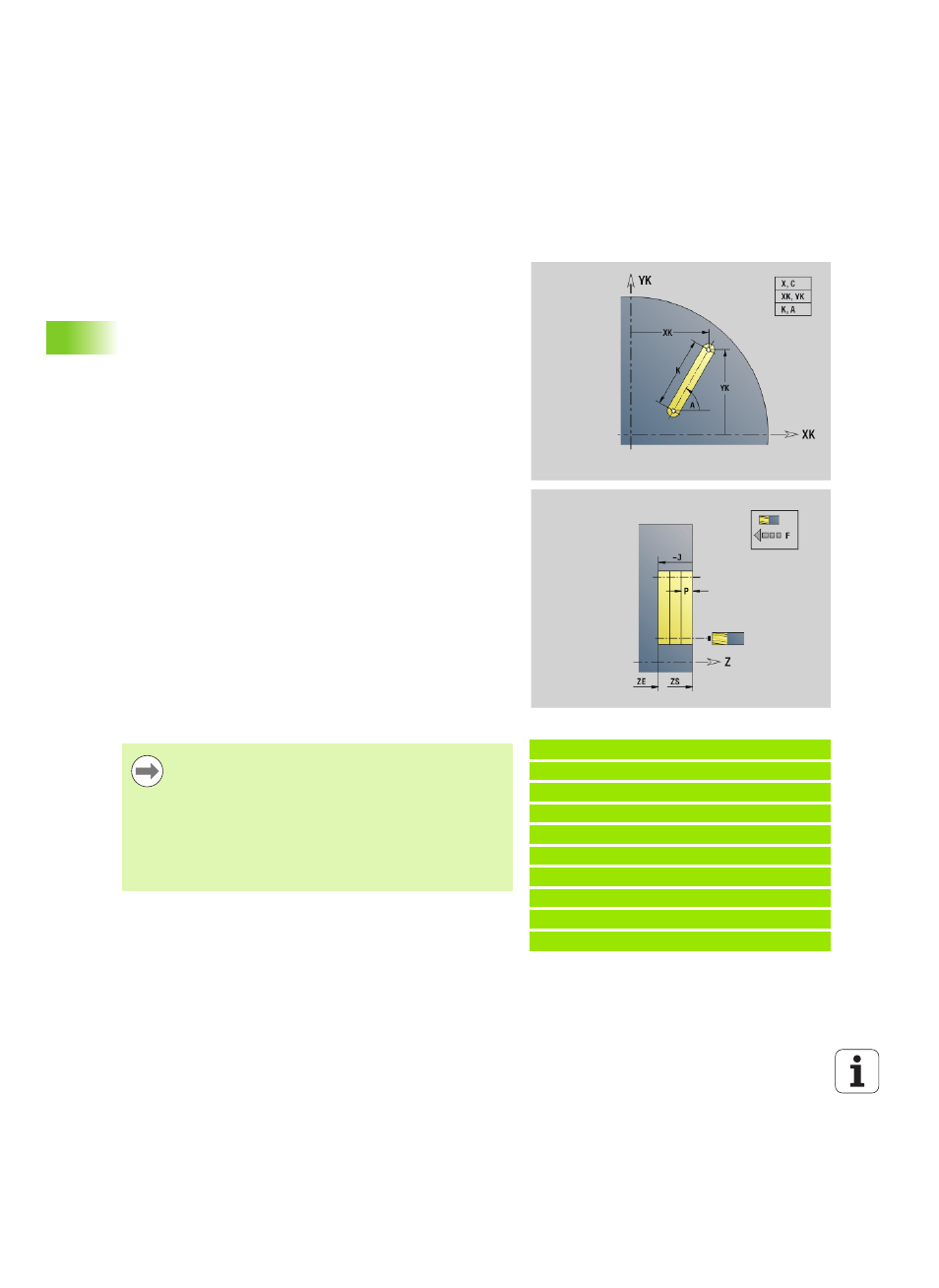

Комбинации параметров при определении конечной точки: см.
рисунок
Комбинации параметров при определении плоскости
фрезерования:
 Дно фрезерования ZE, верхняя грань фрезерования ZS
 Дно фрезерования ZE, глубина фрезерования J
 Верхняя грань фрезер ZS, глубина фрезерования J
 Дно фрезерования ZE
Пример: G791
%791.NC
[G791]
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G100 XK20 YK5
N6 G791 XK30 YK5 ZE-5 J5 P2
N7 M15
КОНЕЦ
Параметр
X
Конечная точка в полярных координатах (диаметр)
C Конечный угол Конечная точка канавки в полярных
координатах (направление угла: см. рисунок)
XK Конечная точка канавки (декартовы координаты)
YK Конечная точка канавки (декартовы координаты)
K Длина канавки привязана к центру фрезы
A Угол канавки (привязка: см. вспомогательный рисунок)
ZE Дно фрезерования
ZS Верхняя грань фрезерования
J Глубина фрезерования
 J>0: направление подачи –Z
 J<0: направление подачи +Z
P Максимальная подача на врезание (по умолчанию: общая
глубина в одном направлении подачи)
F Подача на врезание (по умолчанию: активная подача)
 Переместите шпиндель перед вызовом G791 на
желаемую угловую позицию.
 Если вы используете систему позиционирования
шпинделя (не ось C), то выполняется аксиальная
канавка, центрически к оси вращения.
 Если J или ZS заданы, цикл подает на врезание по Z
на безопасное расстояние, а затем фрезерует
канавку. Если J и ZS не заданы, цикл фрезерует с
действующей позиции инструмента.
