HEIDENHAIN MANUALplus 620, CNC PILOT 640 151
2.10
Юниты
–
Фрез
еров
ание
на
бок
о
в
о
й
пов
ер
хно
сти

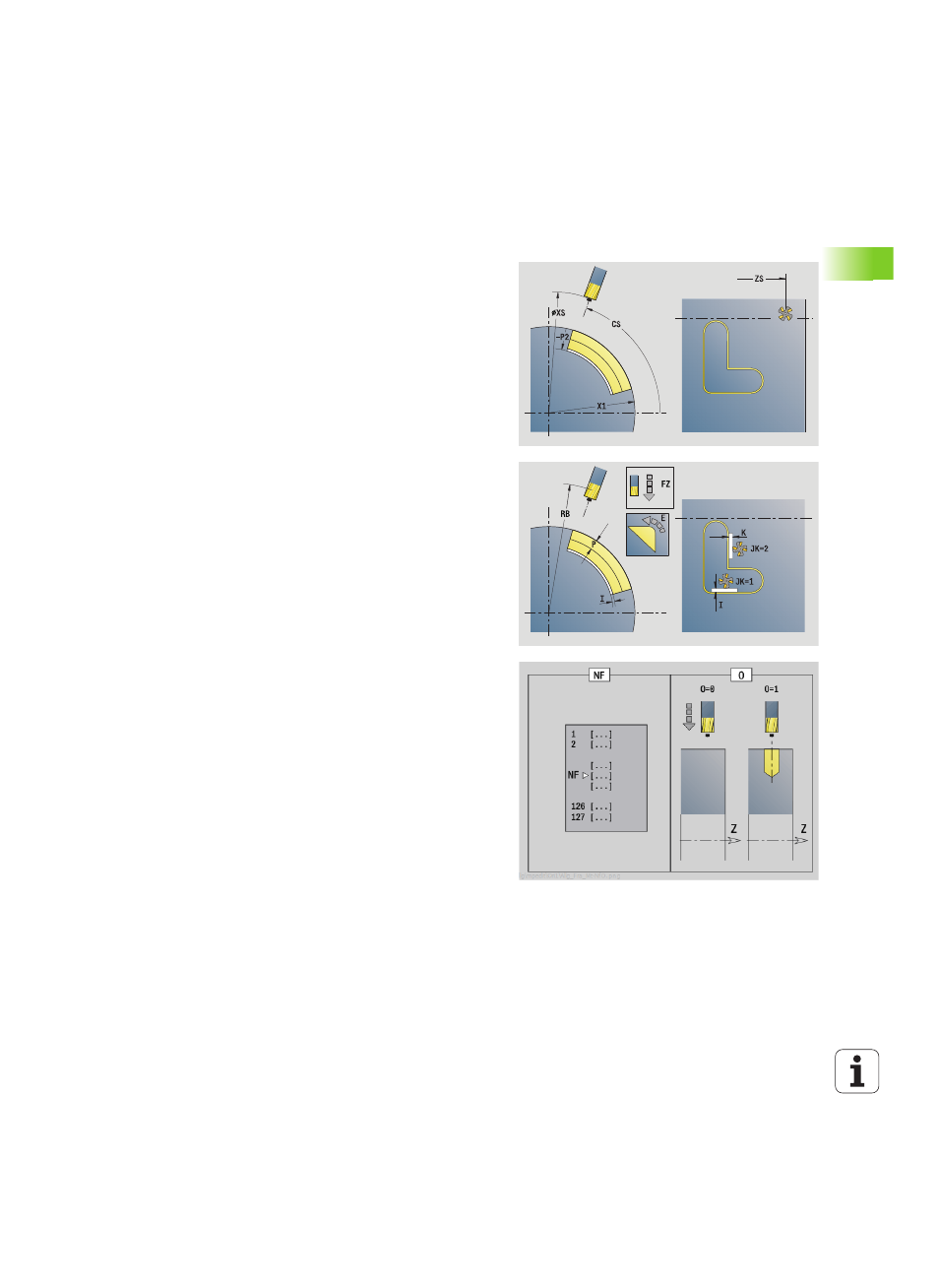

Юнит "Фрезерование контура ICP на боковой
поверхности"
Юнит фрезерует определенный с помощью ICP контур на
торцевой поверхности.
Имя юнита: G840_Kon_C_Mant / Цикл: G840 (см. страницу 362)
Доступ к технологической базе данных:
 Тип обработки: чистовая обработка
фрезерованием
 Параметры, на которые оказывается влияние:
F, S, FZ, P
Форма Контур
FK
см. страницу 60
NS Номер стартового кадра контура
NE Номер кадра конца контура
X1 Верхняя грань фрезерования (диаметр)
P2 Глубина контура (радиус)
Форма Цикл
JK
Место фрезерования
 0: на контуре
 1, замкнутый контур: в пределах контура
 1, незамкнутый контур: слева от контура
 2, замкнутый контур: вне контура
 2, незамкнутый контур: справа от контура
 3: в зависимости от H и MD
H Направление хода фрезы
 0: встречное движение
 1: попутное движение
P Максимальное врезание
I Припуск параллельно контуру
K Припуск в направлении врезания
FZ Подача на врезание
E Уменьшенная подача
R Радиус подхода
O Поведение при врезании
 0: прямо – цикл движется к стартовой точке,
врезается на подаче и фрезерует контур.
 1: в предварительном сверлении – цикл
позиционирует над позицией предварительного
сверления, врезается и фрезерует контур.
NF Маркер позиции (только если O=1)
RB Плоскость возврата (диаметр)
Другие формы: см. страницу 58
