DIN-программирование для оси Y
6.7
Цик
л
ы
фрез
еров
ания
,
ос
ь
Y

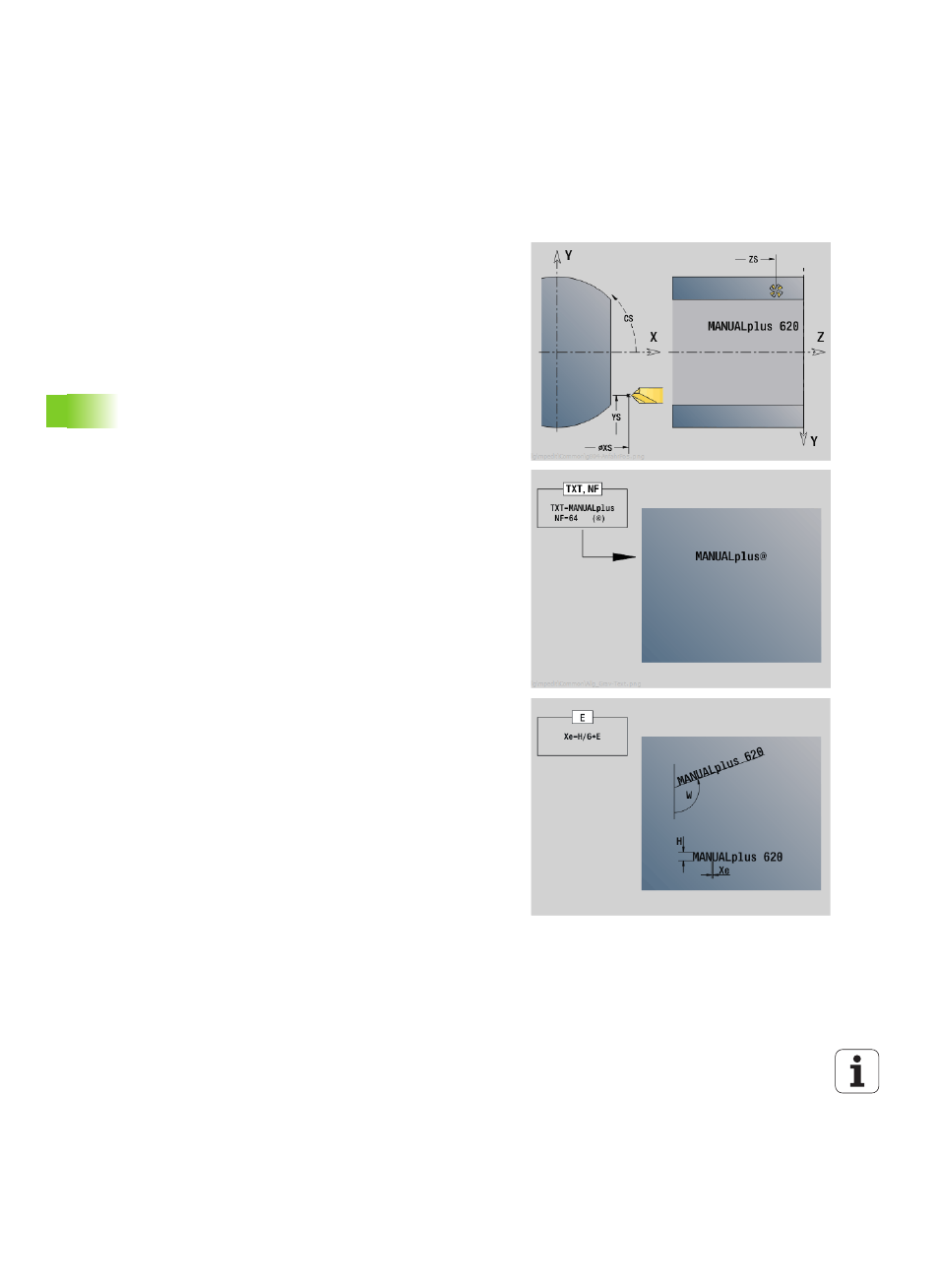

Гравировка в плоскости YZ G804
Циклы гравируют начиная со стартовой позиции, или
соответственно с активной позиции, если не задана стартовая.
Пример: если одна надпись гравируется с несколькими вызовами,
задайте сначала при первом вызове стартовую позицию. Другие
вызовы программируются без стартовой позиции.
G804 гравирует последовательность знаков в линейном порядке
в плоскости YZ. Таблица символов: см. страницу 378
Параметр
Y, Z Начальная точка
X
Конечная точка (диаметр). Позиция Х, с которой
начинается фрезерование.
RB
Плоскость отвода. Позиция Х, на которую производится
отвод для позиционирования.
ID
Текст, который должен быть выгравирован
NF
Номер символа. ASCII-код гравируемого символа
H
Высота шрифта
E
Коэффициент удаления (расчет: смотри рис.)
E
Коэффициент удаления. Расстояние между символами
рассчитывается по следующей формуле: H / 6 * E
F
Коэффициент подачи на врезание (подача на врезание =
текущая подача * F)
