34
NC-программирование
1.1 smart.T
u
rn-
и
DIN-
программиров
ание

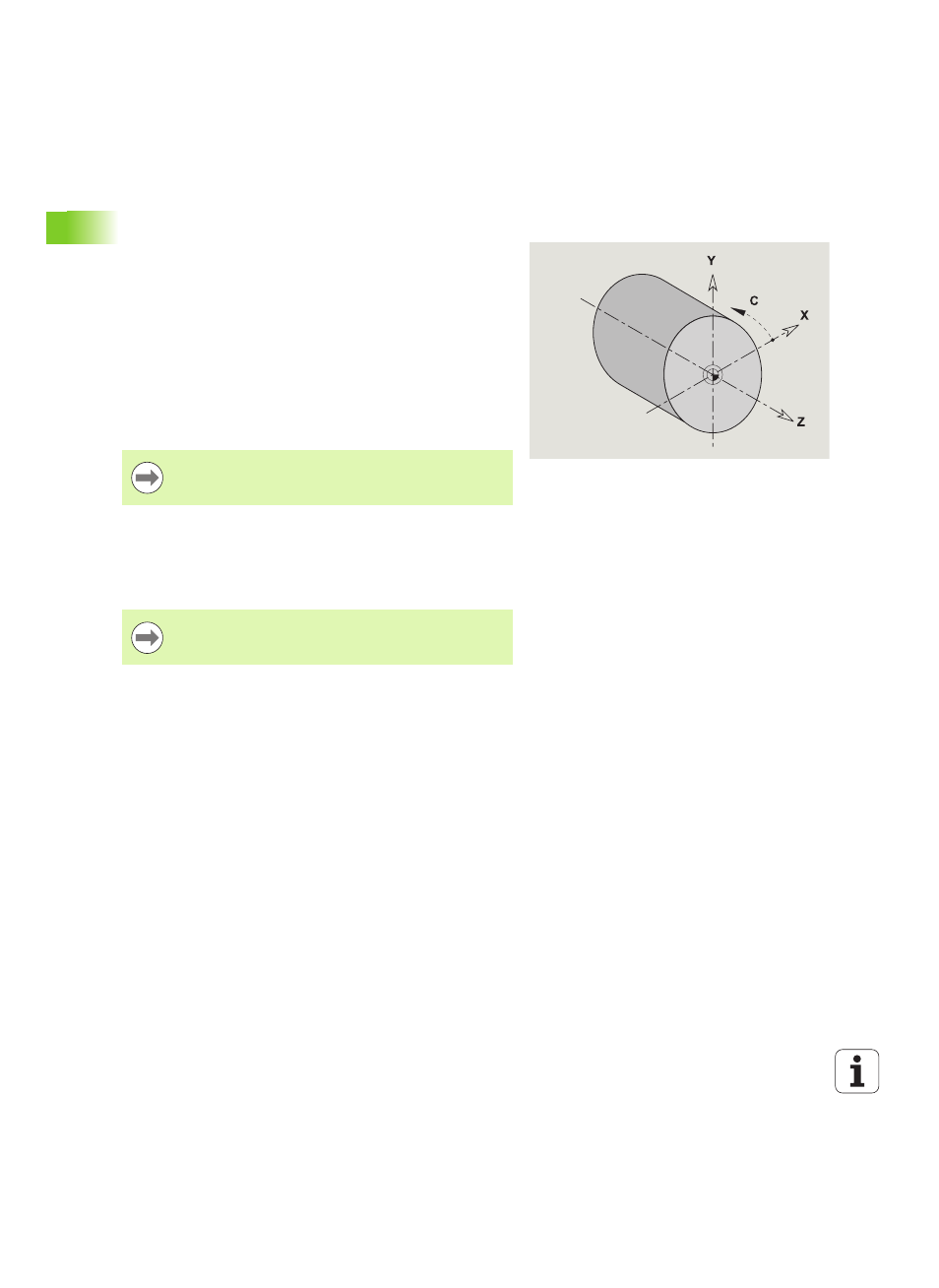

Линейные и круговые оси
Главные оси: координаты осей X, Y и Z привязываются к нулевой
точке обрабатываемой детали.
Ось C в качестве главной оси:
Угловые значения привязываются к "нулевой точке оси C".
Контуры оси С и обработки оси С:
Координаты на торцовой/обратной стороне задаются либо в
декартовой (XK, YK), либо в полярной системе координат
(X, C)
Координаты на поверхности образующей задаются в
полярной системе координат (Z, C). Вместо "C" можно
использовать размер отрезка CY ("развертка образующей"
на отсчетном диаметре).
Единицы измерения
NC-программы пишутся в метрической или дюймовой системе.
Единицы измерения задаются в поле "единицы" (см. "Раздел
ЗАГОЛОВОК ПРОГРАММЫ" на странице 45).
smart.Turn-редактор учитывает только адресные
буквы настроенных осей.
Если единицы измерения однажды заданы, то
изменить их уже нельзя.
