308 DIN-программирование
4.19
Цик
л
ы
нарез
ания
резьбы

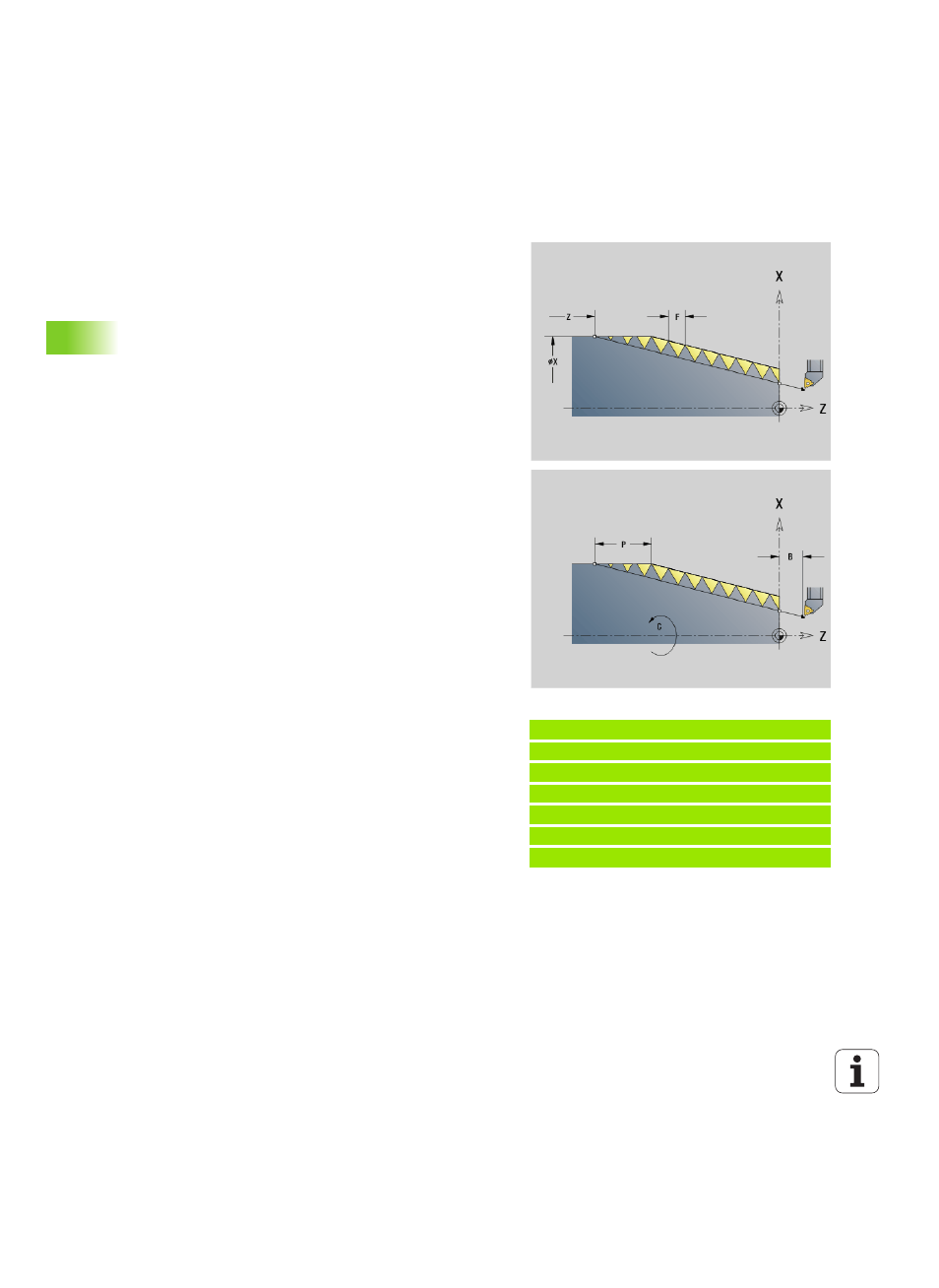

Резьба-отдельный ход G33
G33 проводит однократную прорезку резьбы. Направление
однопроходной резьбы любое (продольная, коническая или
торцовая; внутренняя или наружная). Путем неоднократного
программирования G33 производится нарезание цепных резьб.
Поместите инструмент перед резьбой на расстоянии "длины
захода В", если необходимо ускорение суппорта до скорости
подачи. Учитывайте "длину перебега P" до "конечной точки
резьбы", если необходимо торможение суппорта.
Длина захода B: суппорту необходим заход перед резьбой,
чтобы ускориться на запрограммированную скорость подачи.
По умолчанию: cfgAxisProperties/SafetyDist
Длина перебега P: суппорту необходим перебег в конце резьбы,
чтобы затормозиться. Учтите, что параллельный оси отрезок "Р"
проходится также и при наклонном выбеге резьбы.
 P=0: введение сцепленной резьбы
 P>0: конец сцепленной резьбы
Стартовый угол C: в конце "пути захода B" шпиндель находится
в позиции "стартовый угол C".
Пример: G33
. . .
N1 T5 G97 S1100 G95 F0.5 M3
N2 G0 X101.84 Z5
N3 G33 X120 Z-80 F1.5 P0 [одноходовая резьба]
N4 G33 X140 Z-122.5 F1.5
N5 G0 X144
. . .
Параметр
X
Конечная точка резьбы (диаметр)
Z Конечная точка резьбы
F Шаг резьбы
B Длина захода (длина пути ускорения)
P Длина перебега (длина пути торможения)
C Стартовый угол (начало резьбы определено по отношению
не к центрально-симметричным элементам контура) – (по
умолчанию: 0)
H Опорное направление для шага резьбы (по умолчанию: 0)
 0: подача по оси Z для продольной и конической резьбы
до максимум +45°/–45° к оси Z
 1: подача по оси X для продольной и конической резьбы
до максимум +45°/–45° к оси X
 3: Подача контура
E Переменный шаг (по умолчанию: 0) – (в наст. вр. не
работает)
I Расстояние возврата X – путь отвода для остановки в
резьбе, путь в приращениях
K Расстояние возврата Z – путь отвода для остановки в
резьбе, путь в приращениях
