DIN-программирование для оси Y
6.2
Конт
ур
ы
в
пл
о
ск
о
сти
XY

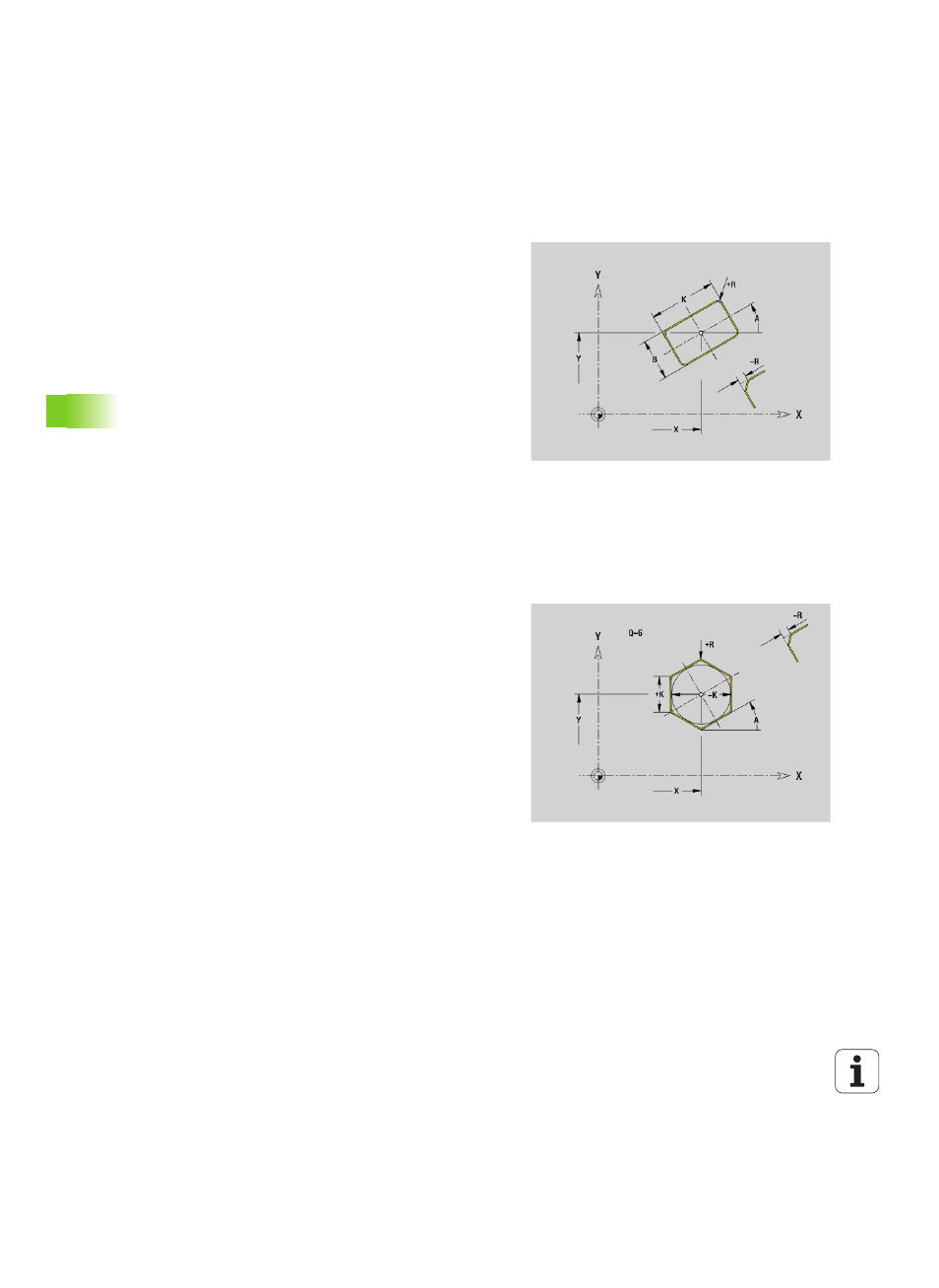

Прямоугольник в плоскости XY G375-Geo
G375 задает прямоугольник в плоскости XY.
Многоугольник в плоскости XY G377-Geo
G377 задает правильный многоугольник в плоскости XY.
Параметр
X
Центр прямоугольника (радиус)
Y
Центр прямоугольника
A
Начальный угол (привязка: положительная ось X; по
умолчанию: 0°)
K
Длина прямоугольника
B
Ширина прямоугольника
R
Фаска/скругление (по умолчанию:0)
R>0: радиус скругления
R<0: ширина фаски
P
Глубина/высота (по умолчанию: "P" из G308)
P<0: карман
P>0: остров
I
Диаметр ограничения (для ограничения резания)
нет данных: "Х" из идентификатора раздела
"I" перезаписывает "X" из идентификатора раздела
Параметр
X
Центр многоугольника (радиус)
Y
Центр многоугольника
Q
Количество углов (Q >= 3)
A
Начальный угол (привязка: положительная ось X; по
умолчанию: 0°)
K
Длина грани/размер под ключ
K>0: длина грани
K<0: круглая канавка (внутренний диаметр)
R
Фаска/скругление – по умолчанию: 0
R>0: радиус скругления
R<0: ширина фаски
P
Глубина/высота (по умолчанию: "P" из G308)
P<0: карман
P>0: остров
I
Диаметр ограничения (для ограничения резания)
нет данных: "Х" из идентификатора раздела
"I" больше "X" из идентификатора раздела
