HEIDENHAIN MANUALplus 620, CNC PILOT 640
209
4.4
Эл
ем
ен
ты
фо
рм
ы
ко
н
тур
а
то
ч
е
н
и
я

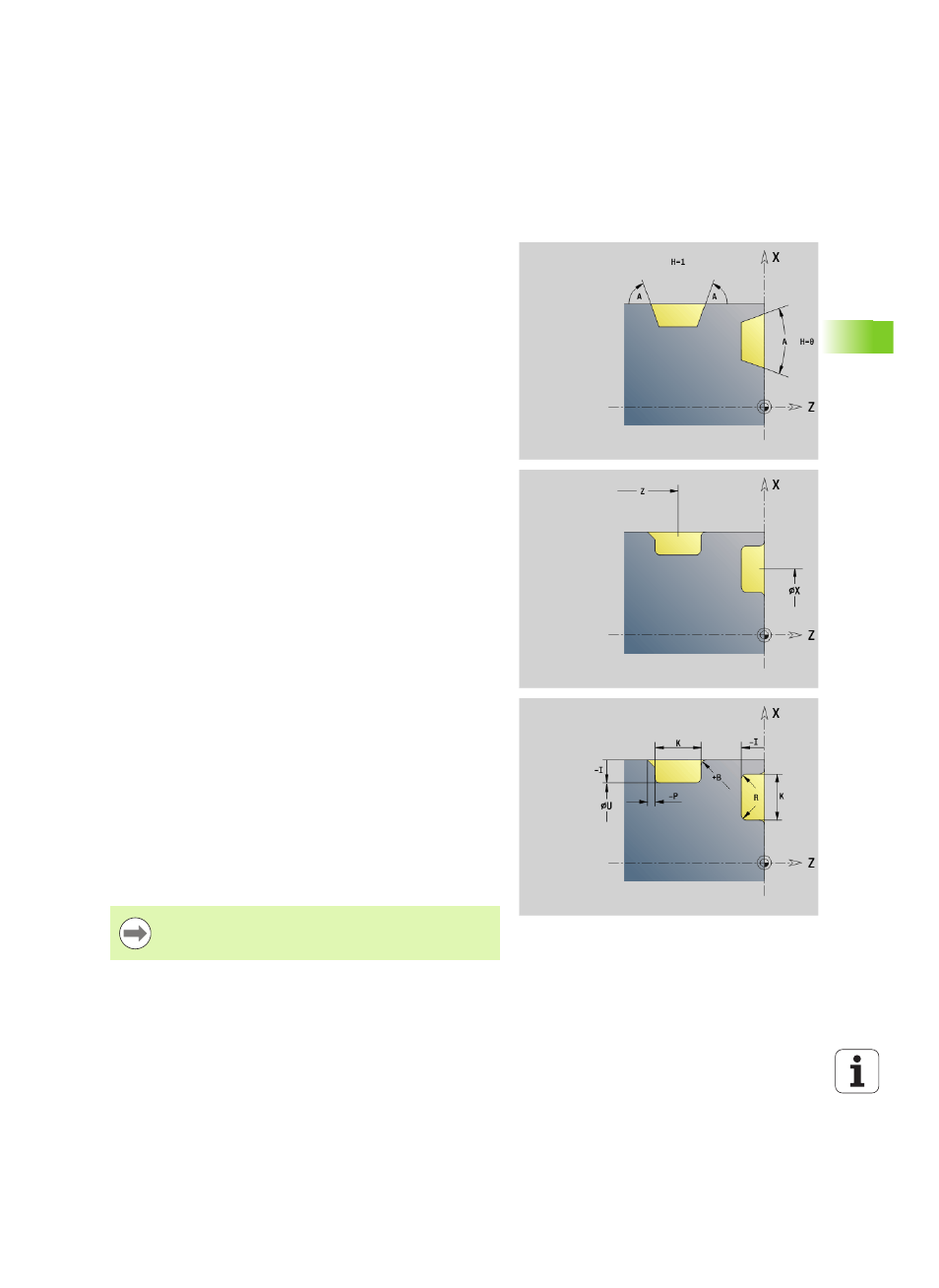

Прорезка (стандарт) G23–Geo
G23 задает прорезывание на заранее запрограммированном
линейном элементе привязки. Элемент привязки может иметь
диагональный ход.
Параметр
H
Тип прорезывания (по умолчанию: 0)
0: симметричное прорезывание
1: выточка
X
Центральная точка прорези на торцовой поверхности
(диаметр)
Нет ввода: рассчитывается
Z
Центральная точка прорези на образующей поверхности
Нет ввода: рассчитывается
I
Глубина и длина прорези
I>0: прорезь справа от элемента привязки
I<0: прорезь слева от элемента привязки
K
Ширина прорези (без фаски/скругления)
U
Диаметр прорези (диаметр основания прорези).
Применяйте только в том случае, если элемент привязки
расположен параллельно оси-Z.
A
Угол прорези (по умолчанию: 0)
H=0: угол между кромками прорези (0° <= A < 180° )
H=1: угол между прямой привязки и кромкой прорези (0° <
A <= 90° )
B
Наружный радиус/фаска ближайшего к стартовой точке угла
(по умолчанию: 0)
B>0: радиус скругления
B<0: ширина фаски
P
Наружный радиус/фаска дальнего от стартовой точки угла
(по умолчанию: 0)
P>0: радиус скругления
P<0: ширина фаски
R
Внутренний радиус обоих углов прорези (по умолчанию: 0)
BE, BF, BD, BP и BH (см. "Атрибуты обработки для элементов
формы" на странице 200)
FP Не обрабатывать элемент (обязательно только для
TURN PLUS):
1: Не обрабатывать канавку
Система ЧПУ привязывает глубину прорези к
элементу привязки. Основание прорези проходит
параллельно элементу привязки.
