HEIDENHAIN MANUALplus 620, CNC PILOT 640 217
4.4
Эл
ем
ен
ты
фо
рм
ы
ко
н
тур
а
то
ч
е
н
и
я

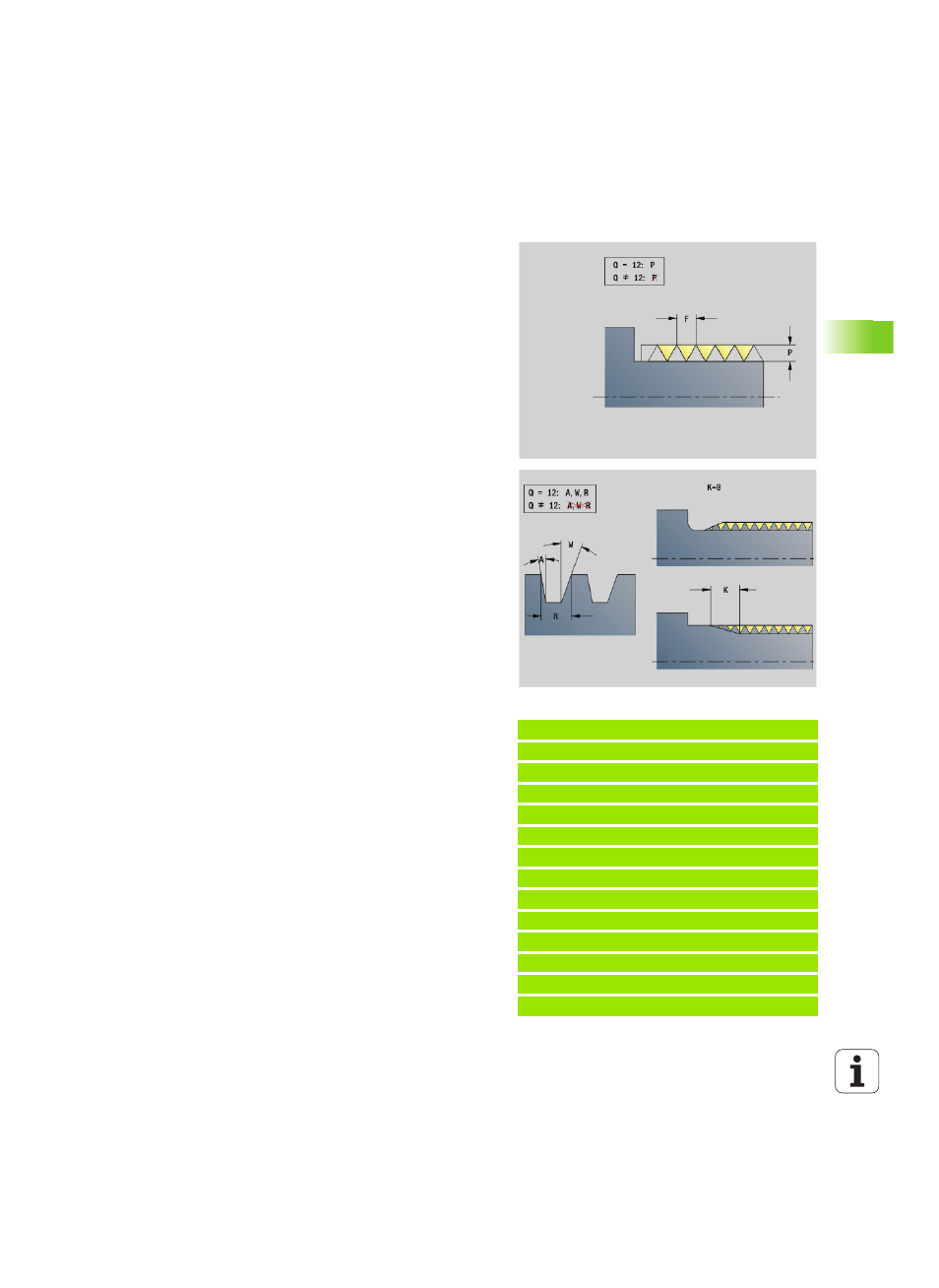

Резьба (общая) G37–Geo
G37 задает приведенные типы резьбы. Возможна как
многоступенчатая, так и сцепленная резьба. Резьба сопрягается
путем программирования нескольких кадров G01/G37 друг за
другом.
Пример: G37
. . .
ГОТОВАЯ ДЕТАЛЬ
N1 G0 X0 Z0
N2 G1 X20 BR-2
N3 G1 Z-30
N4 G37 Q2 [метрическая ISO]
N5 G25 H7 I1.7 K7
N6 G1 X30 BR-1,5
N7 G1 Z-40
N8 G37 F1.5 [метрическая ISO мелкая резьба]
N9 G25 H7 FP1.5
N10 G1 X40
N11 G1 Z-60
. . .
Параметр
Q
Тип резьбы (по умолчанию: 1)
 1: метрическая ISO мелкая резьба (DIN 13 часть 2, ряд 1)
 2: метрическая ISO резьба (DIN 13 часть 1, ряд 1)
 3: метрическая ISO конусная резьба (DIN 158)
 4: метрическая ISO конусная резьба (DIN 158)
 5: метрическая ISO трапециевидная резьба (DIN 103 часть
2, ряд 1)
 6: плоская метрическая трапециевидная резьба (DIN 380
часть 2, ряд 1)
 7: метрическая упорная резьба (DIN 513 часть 2, ряд 1)
 8: цилиндрическая круглая (DIN 405 часть 1, ряд 1)
 9: цилиндрическая резьба Whitworth (DIN 11)
 10: коническая резьба Whitworth (DIN 2999)
 11: трубная резьба Whitworth (DIN 259)
 12: нестандартная резьба
 13: UNC US-крупная резьба
 14: UNF US-мелкая резьба
 15: UNEF US-особо мелкая резьба
 16: NPT US-коническая трубная резьба
 17: NPTF US-коническая трубная резьба Dryseal
 18: NPSC US-цилиндрическая трубная резьба с СОЖ
 19: NPFS US-цилиндрическая трубная резьба без СОЖ
F Шаг резьбы
 необходимо при Q=1, 3..7, 12
 для других типов резьбы F определяется на основании
диаметра, если не было запрограммировано.
P Высота профиля резьбы – вводить только для Q=12
K Длина захода резьбы без резьбовой выточки (по
умолчанию: 0)
D Опорная точка (по умолчанию: 0)
 0: заход резьбы на конце элемента привязки
 1: заход резьбы на начале элемента привязки
H Число витков резьбы (по умолчанию: 1)
A Угол профиля левой резьбы – вводить только для Q=12
W Угол профиля правой резьбы – вводить только для Q=12
R Ширина резьбы – вводить только для Q=12
E Переменный шаг (по умолчанию: 0)
Увеличивает/уменьшает шаг на величину E за один оборот.
